PDU交直流電壓電流表

智能雙串口表模塊使用說明
智能雙串口表模塊能夠直接測量單相交流/直流 PDU 的總電流、電壓、功率、
功率因數、電能等電量參數。模塊的電流、電壓測量由單片機控制 A/D 轉換直接
測量，而電能測量則通過的電能測量 IC 轉換后送單片機處理這樣雖然成本有
所提高但對測量精度，和工作的穩定也會提高，電能測量數據保存在非易失存儲
器內不會因斷電而丟失數據。模塊還有報警功能報警限值可設定，當電流測量值
超過限值時會發出聲音報警。模塊有溫度、濕度采集接口通過它同我公司的溫度、
濕度變電器連接可測量溫度濕度（選配）。模塊的輸出 RS485 接口并有雙 RJ45 接
口引出方便同計算機連接和儀表之間相互連接，模塊的通信是 MODBUS RTU 協議，
模塊與計算機通信后模塊的測量數據可上傳給計算機同時計算機也可對模塊進行
設置，
一、 主要性能指標
1、電壓測量范圍： AC 100~250V
測量誤差： ±0.5%
2、電流測量范圍： 0~20/30/100/A 等
測量誤差： ±0.5%
3、電度： 8 位十進制計數，分辨 0.1kwh 精度：1.5 級
4、顯示：三行 4 位 LED 數碼管顯示電流、電壓分顯示電壓、電流、有功功率，通
過切換開關可顯示
功率因數、電能
5、工作電源
AC： 100~250V 與測量電壓相同
功耗：小于 0.5W
電源有防浪涌電路防護等級 3 級
6、RS485 接口
接口輸出有保護電路.
接口與內部電路隔離，隔離電壓大于 1kV.
7、模塊通過與計算機連接可對模塊的：”儀表號”
“報警限值”進行設置。儀表從實際使用考慮用固定
9600 波特率，這樣可以避免由于波特率對不上而無法通信問題。
8、工作環境
環境溫度： 0~50℃
二、 使用說明

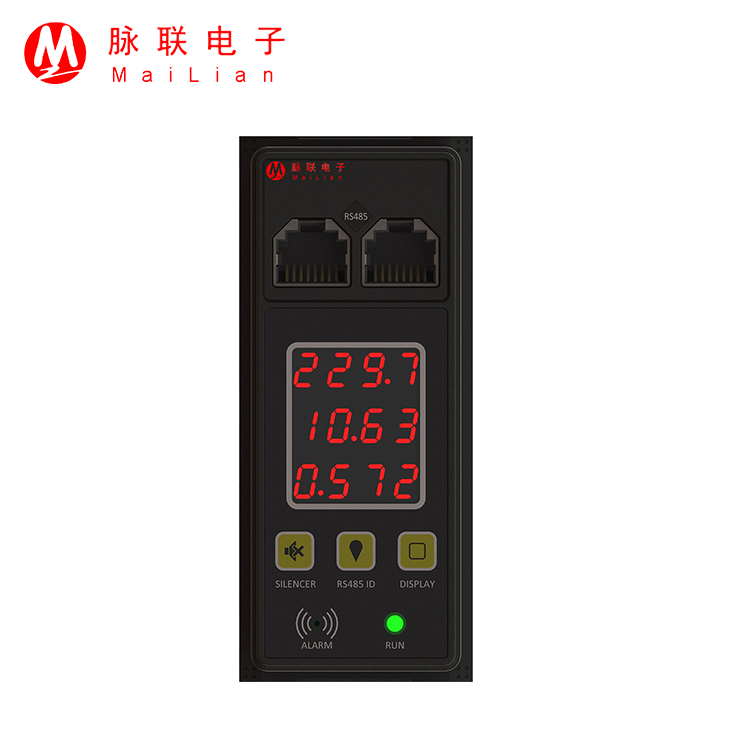

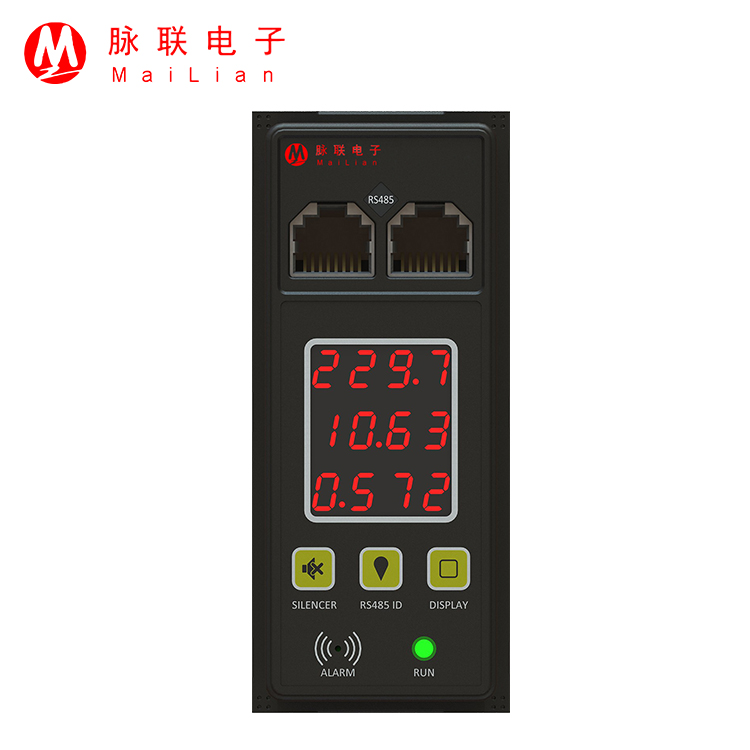

1、模塊介紹
2
1.顯示：顯示有三行
行顯示電壓
第二行顯示電流或者電度（電能）
第三行顯示有功功率或者電度(電能)，有功率單位是千瓦，電能是千瓦時
2 2. 功能切換開關；
開關有 3 個，中間個按一下會顯示電度，顯示時行顯示“E”第二行顯示電
度的高 4 位，第 3 行顯示電度低 4 位顯示電度幾秒鐘后會轉正常顯示。左邊按鍵
是消音鍵當報警時顯示電流會閃爍，蜂鳴器發聲。按此鍵蜂鳴器停止發聲顯示電
流會閃爍不變。另外在顯示電度時按此鍵會恢復正常顯示。
⒊ RS485 輸出用 2 個 RJ45 接口 1、2 端（ 標記綠、綠白）485 B 端），3、4
端（橙、橙白） 485 A 端。 注：RJ45 的接線顏色可能不對，按圖 為 1 號端子
標記
⒋ 功能切換開關；開關按一次顯示轉顯示行顯示功率因數，
再按一次顯示模塊通信地址，此按鍵在報警發聲時可以消音。
3、通信連接
a.由于計算機只有 RS232 接口，計算機與模塊連接需經 RS232 到 RS485 轉換后連
接。
b. 模塊 RS485 接口是通過 RJ45 水晶插頭引出 1、2 B-號端子端，3、4 號端子
A+端連接時見圖 2 連接時把 A、B 端與轉換頭的對應端子連接即可。
