433M無線接收模塊JS5E廠家直銷
[無線接收模塊]
JS5E廠家
[無線接收模塊]
郵箱：
手機：
- 品牌： 安陽通宇電子
- 型號： JS5E
- 類型： 無線遙控器
- 電源輸入： 干電池
- 適用范圍： 工業數據傳輸，無線遙控，無線鼠標，無線鍵盤，無線電子標簽，遙

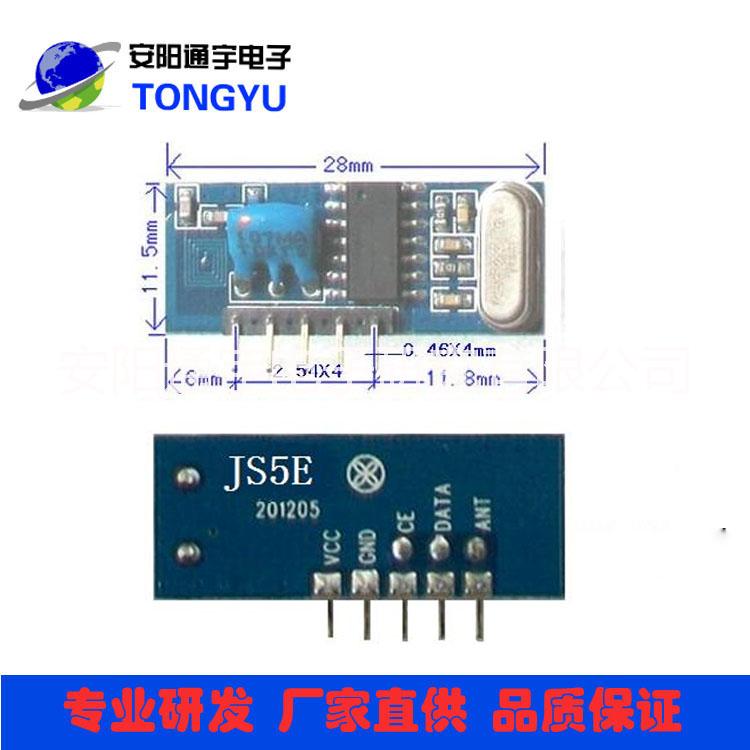

- 規格： 28*11*4.5mm
- 功率： 5W
- 距離調整開關： 100米
- 傳輸線材： 無線
- 尺寸： 28*11*4.5mm

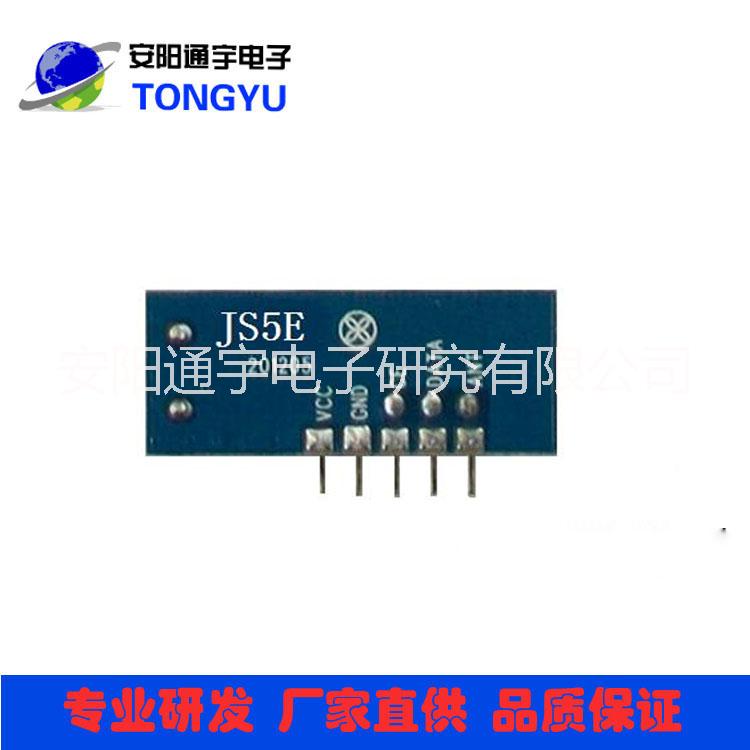

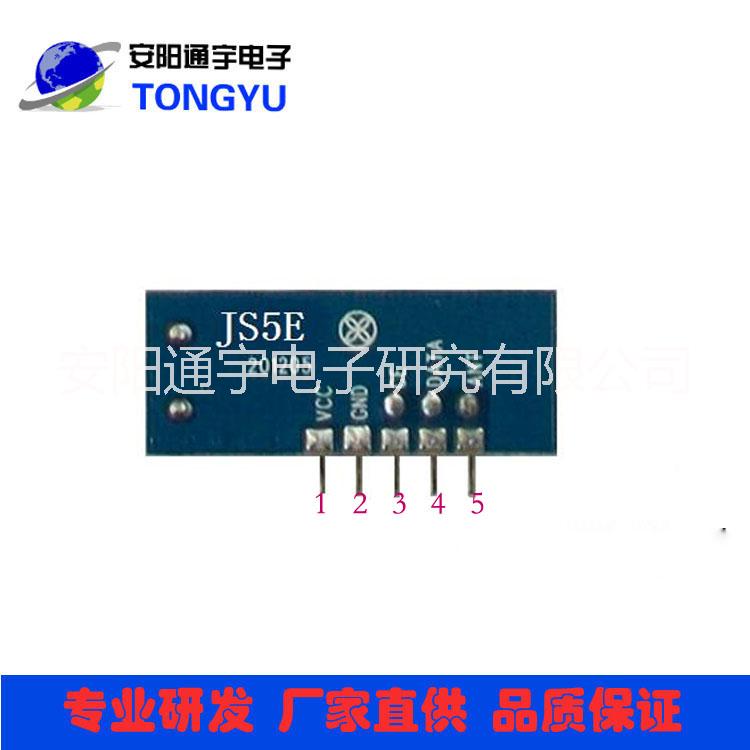

超外差接收模塊 JS5E
JS5E是一款特小體積，超低功耗,平時輸出為零電平（零干擾）的超外差接收模塊,工作在433.92M頻段。芯片內含穩壓電路，具有較寬的工作電壓范圍 ，芯片高度集成了超外差接收電路的所有功能，具有較高的接收靈敏度和穩定性。芯片雜波輻射指標符合歐洲或北美管理標準。模塊天線輸入端口增加了微帶電感有效提高了能力.
【主要特點】
超小體積，超低功耗，2.1V可以正常工作不影響接收靈敏度。 輸出零電平，無雜波輸出，不干擾數據，方便與單片機接口。產品性能穩定一致性好。價格便宜。
【使用范圍】
工業數據傳輸，無線遙控，無線鼠標，無線鍵盤，無線電子標簽，遙控玩具，自動化數據采集系統；工業無線控制；水、氣、熱、電等居民計量表具無線遠傳自動抄表，震動傳感器。
【典型應用電路】
【ANT 天線】
為達到較高的接收靈敏度，JS5E需要外接入1/4偶極天線，天線長度（315M約20cm，433M約15cm）天線直徑約0.8至1.6mm的獨股導線而不要使用多股線。天線在PCB板上正確的焊接位置應該是在距ANT天線腳5mm處引出一個焊接將天線垂直焊在上面（焊盤周圍不要敷銅），很短的天線、設計不良的天線都會降低接收靈敏度使接收距離變近。
標簽： 無線接收 無線接收模塊 JS5E JS5E廠家
￥6.50
