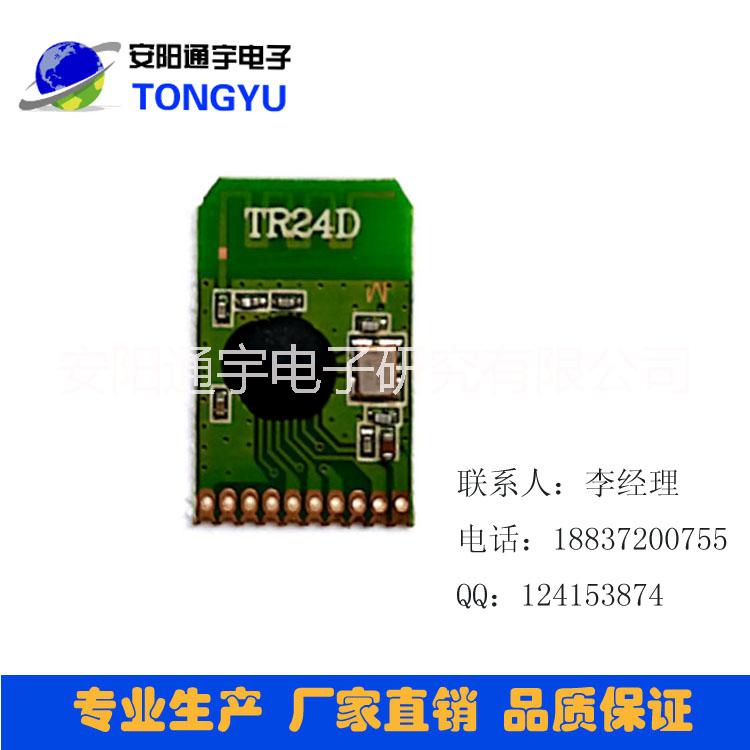

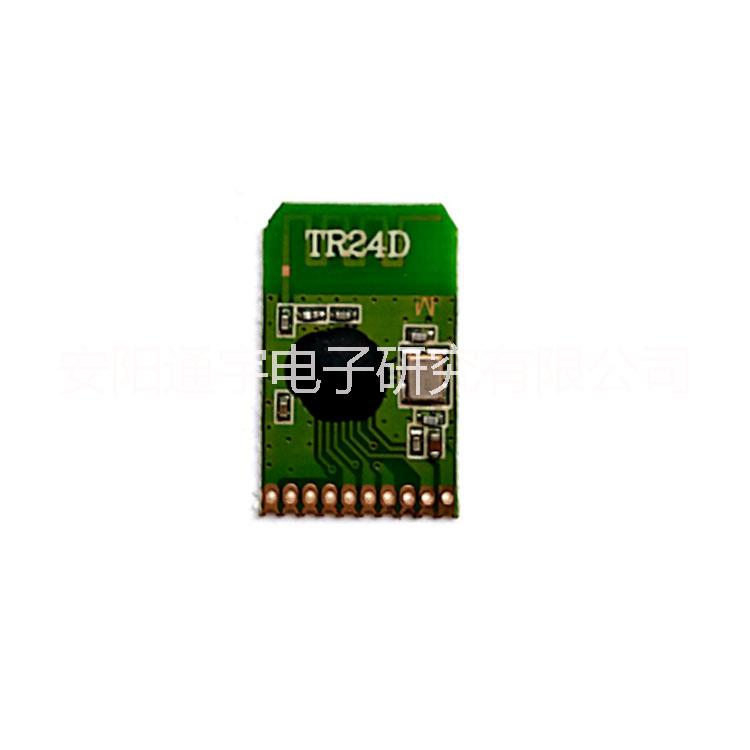

2 .4G無線模塊TR24D收發一體

2.4G無線收發模塊

TR24D

【性能介紹】

TR24D是一款特小體積更低成本的2.4G無線模塊。傳輸速率可以達到1M，具有快速跳頻校驗等功能，可以設置80個頻道穩定可靠的短距離數據傳輸。工作在開放的ISM 頻段，免許可證使用。產品符合ROHS標準。

【應用范圍】

單片機無線數據傳輸，數據采集，無線遙控，無線鼠標，無線鍵盤，無線電子標簽，無線遙控玩具，家庭電器智能控制；工業無線自動控制；無線抄表。

【產品特點】

?  低成本;特小體積;高速傳輸。

?  收發一體,雙向傳輸。

?  TR24D工作在開放的ISM 頻段,免許可證使用。

?  可在擁擠的ISM 頻段中達到穩定可靠的短距離數據傳輸而互不干擾。

【使用說明】

1.     TR24D 工作電壓范圍：1.9—3.6V 之間，推薦電壓3.2V，超過3.6V 會損壞器件。

2.     TR24D 模塊的腳距為1.27mm,孔徑為0.6mm,可以采用針徑為0.46mm腳距為1.27mm的排針固定在主板上。也可以直接將模塊直接焊在 PCB 主板上，但模塊的 PCB 天線部位底下的PCB 主板不可以敷銅。

3.     2.4G 模塊需要與單片機配套才能編程寫入程序，TR24D 為 SPI 接口，沒有 SPI 接口的單片機可以用 IO 口模擬。

4.     單片機與 TR24D 模塊連接后上電，寫入程序，對TR24D 初始化 TR4D 寄存器值被寫入并保持直至斷電 TR24D 寄存器值自動 TR24D 程序保存在單片機，上電又重新對 TR24D 初始化，在休眠模式 TR24D 寄存器值被保存。出現死機 ，需要斷電重新對 TR24D 初始化。TR24D 寄存器值需要先寫入單片機才能對模塊初始化，我們提供的各種應用程序是 C語言編寫，經過在開發板上測試運行穩定的程序。客戶可以移植修改。

5.     設置合理的休眠與喚醒時間可以降低 TR24D的待機電流，但休眠時間不可以設置太長，否則會增加誤碼率。發射的時間必須要大于休眠時間以保證喚醒后能檢測到前導碼和同步碼才能接收數據。

6.     模塊電源不可以接反，否則會損壞器件。模塊上電后如果需要插拔模塊或單片機，請斷開電源.  TR24D模塊 SPI 通訊口可以承受5.25V 數電壓，可以和5V 單片機直接連接不需要1-3K 電阻。
