井字過線架排線器過線架井字過線架四筒可調過線架

排線器過線架井字過線架四筒可調過線架

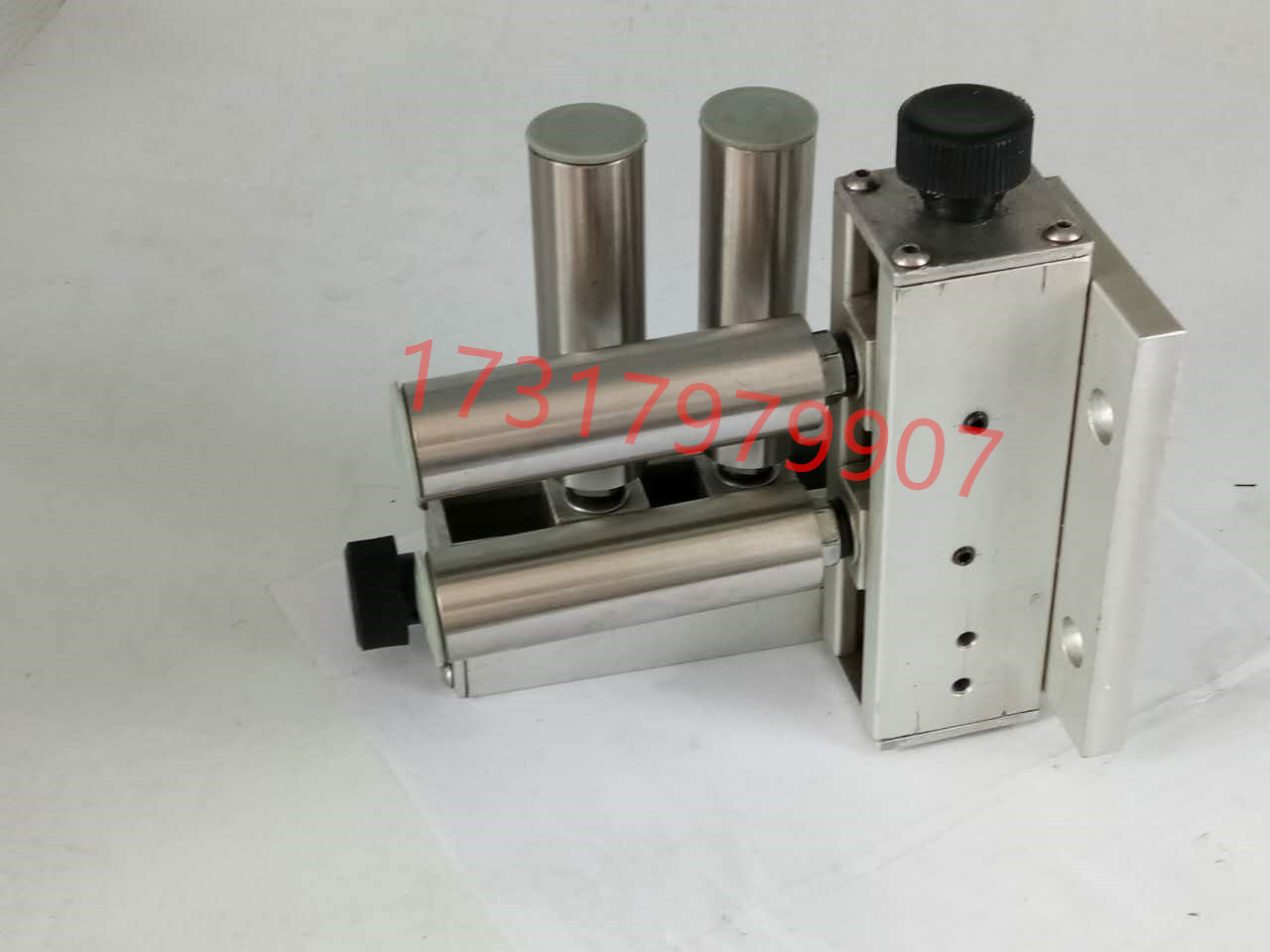

過線架顧名思義就是過線用的，一般排線器，拉絲機，擠出機，校直器，都有用到，是線絲從拉絲機，擠出機等出來需要收起來，經過導線架能使線按照的路線過去,起到固定方位的作用，這樣線不會容易亂掉。過線架的每一根筒里都裝有軸承，使線經過過線架的時候不至于產生磨擦卡線等現象。另外過線架的筒都是采用不銹鋼材質表面光滑，耐磨不傷材質。此款井字過線架四根筒可調試，分別有兩個旋鈕可兩根同同時向外或向內移動，達到調直使用方便。

排線器過線架井字過線架四筒可調過線架

過線架的型號參數：

20型：外形尺寸104*64,底板厚度：13mm，豎筒筒徑：27mm，橫筒筒徑：25mm，橫筒長100mm，豎筒長：100mm，（2根豎筒之間）開檔寬度是：18mm，（2根橫筒之間）開檔寬度是22mm，上筒面到底板的距離是：94mm，下筒面到底板的距離是：47mm，螺絲眼中心距：70*47，固定孔為M6通孔。

30型：外形尺寸96*80,底板厚13mm，筒徑25mm，橫筒長67mm，豎筒長115mm，（2根豎筒之間）開檔寬度是31mm，（2根橫筒之間）開檔寬度是16mm，底座絲眼間距60*62,  上筒面到底板的距離是：100mm，下筒面到底板的距離是：59mm。
