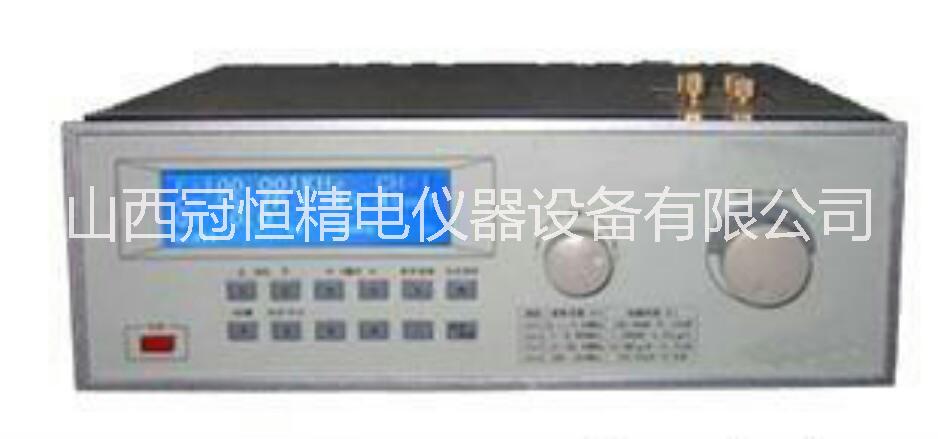

介電常數及介質損耗測定儀

介電常數及介質損耗測定儀

GBTM-A介質損耗測試儀

      介電常數測儀

滿足標準：GBT 1409-2006測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法

一、概述

     介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為準確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。

該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。

二、儀器的技術指標

   1．Q值測量

      a．Q值測量范圍：2～1023。

      b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔。

      c．標稱誤差

   2．電感測量范圍：14.5nH~8.14H

3．電容測量：1~ 460

   注：大于直接測量范圍的電容測量見使用規則

   4．信號源頻率覆蓋范圍

   5．Q合格指示預置功能

      預置范圍：5～1000。

   6．Q表正常工作條件

      a.  環境溫度：0℃～+40℃；

      b．相對濕度：<80％；

      c．電源：220V±22V，50Hz±2.5Hz。

   7．其他

      a．消耗功率：約25W；

      b．凈重：約7kg；

      c. 外型尺寸：（l×b×h）mm：380×132×280。

   8．產品配置：

      a.測試主機一臺；

      b.電感9只；

      c.夾具一套
