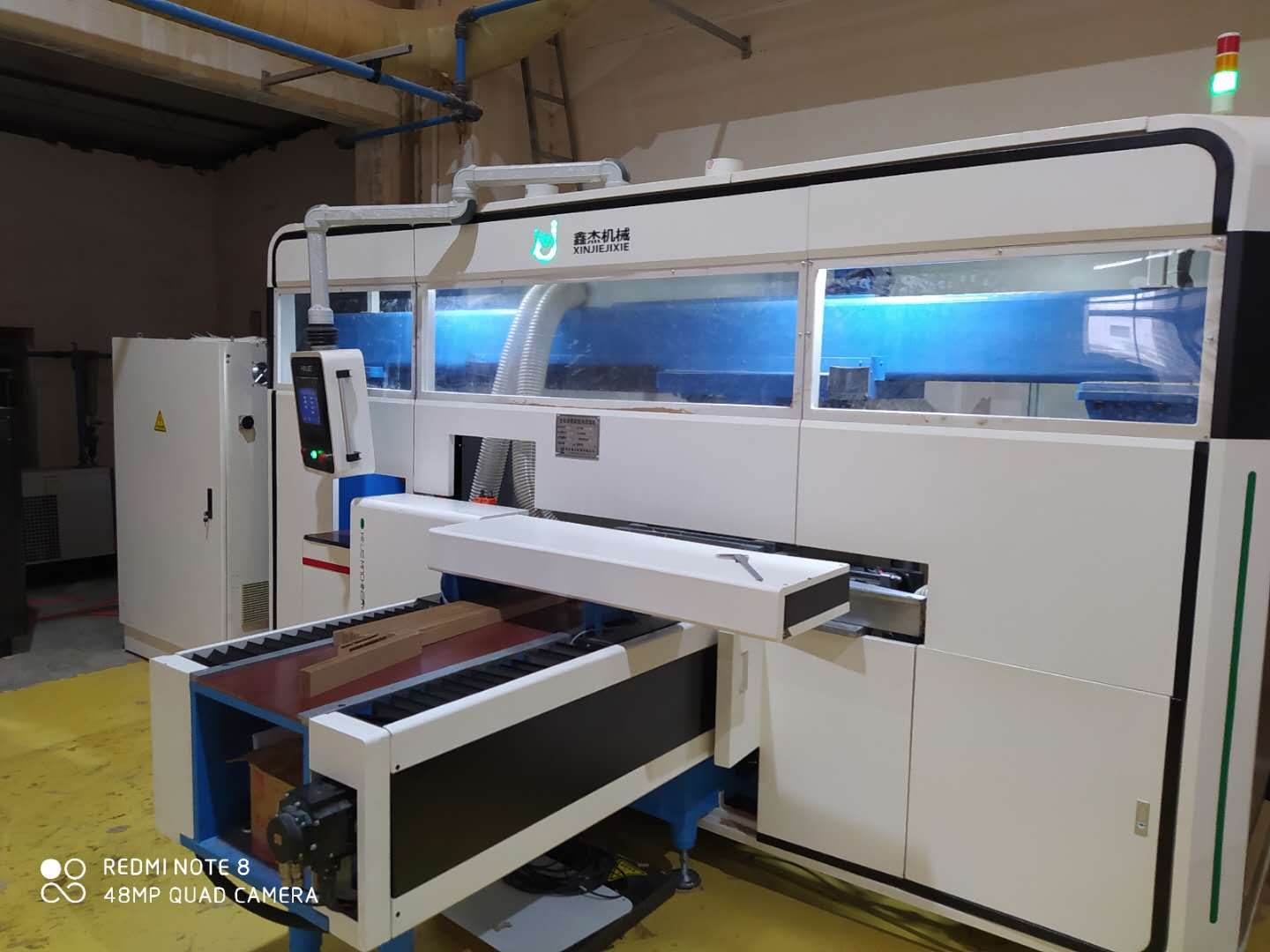

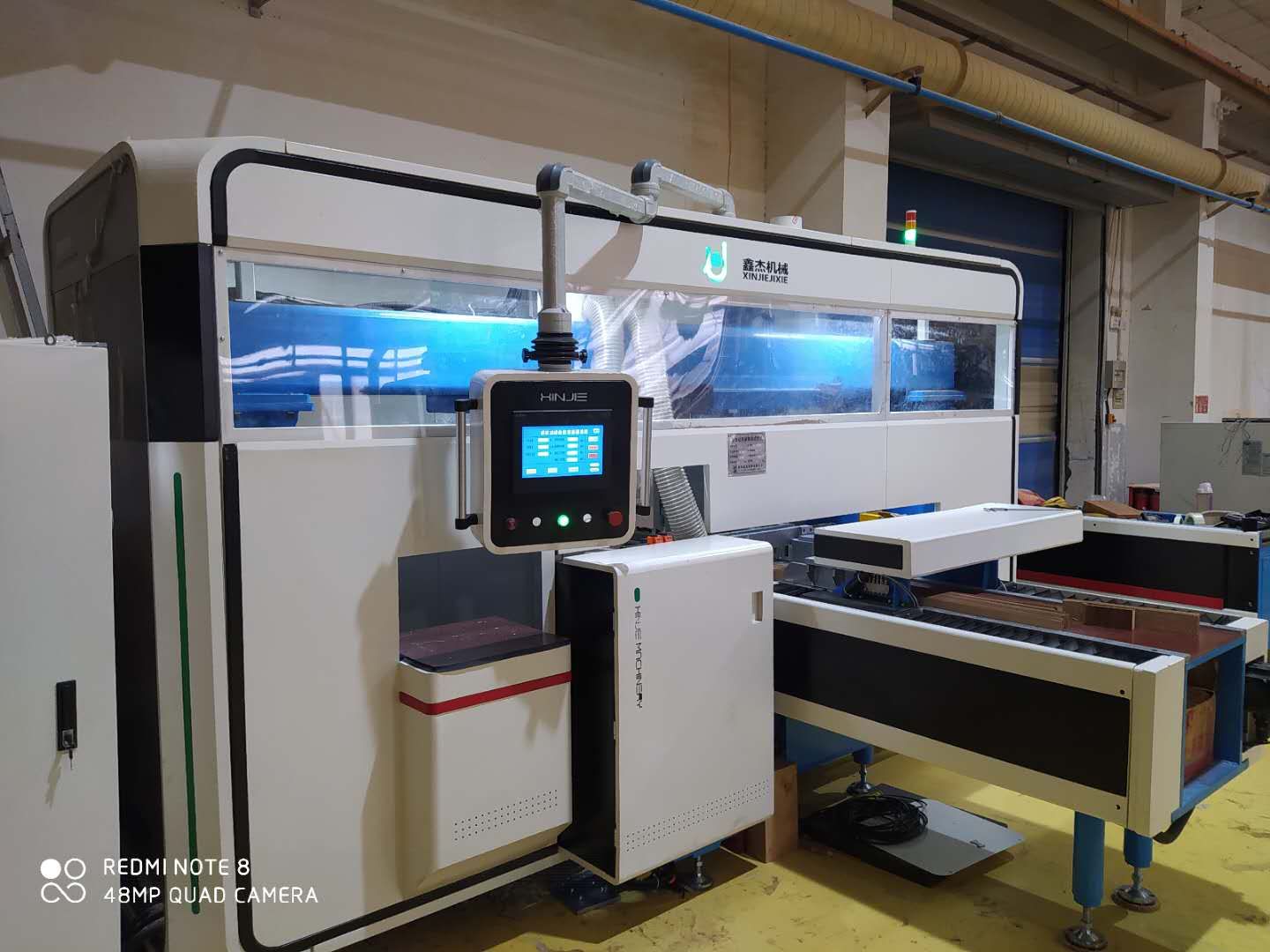

燕尾墊塊銑床 燕尾墊塊銑切機  墊塊加工中心

設備用途：

主要用于加工各種形狀的油隙墊塊，一改過去用沖床加工的工藝，采用成型銑刀直接一次成型，銑槽、去毛、倒圓一次完成。因此加工出來的產品沒有毛刺、無需打磨，可以承受很高的耐壓試驗。特別適用于110kv以上的大型變壓器墊塊的加工。本公司產品經過優化設計，不僅提高工作效率而且使設備的性價比更為合理，與國內其他廠家相比有很好的工藝性和經濟性。

全自動燕尾墊塊銑床主要技術參數：

◇加工范圍：①墊塊長度：25~300mm②墊塊寬度：25~60mm③墊塊厚度加工范圍：max350mm（可以非標定制）

◇墊塊長度加工精度：設備加工的各類墊塊長度精度應滿足±0.2mm

◇墊塊槽口加工精度：設備加工各類燕尾、鴿尾、直槽深度精度滿足±0.15mm，設備保證加工的墊塊料縱、橫兩個方向壓緊、壓實，加工過程中墊塊料與臺面保持垂直而不傾斜，以保證加工各類槽口中心與墊塊料中心重合，偏差小于±0.15mm。

◇設備主體鋼構件進行時效處理，主傳動件應進行相應熱處理。

◇電機裝機容量：29.45kW（不含除塵器電機）

◇機器重量：約4.5噸；

◇氣動系統壓力和流量：0.6MPa和100L/min

半自動燕尾墊塊銑床主要技術參數：

（1）紙板寬度20~60 任意可調

（2）紙板長度：45~200mm

（3）系統總功率：18.4kw（不含除塵器）。

（4）氣源壓力：0.5Mpa

（5）進給速度：1~3m/min

（6）一次裝夾max厚度：340mm。

（7）墊塊厚度——1.0～10.0mm

（8）max加工速度：260片/分鐘。

（9）加工后，同樣規格的墊塊長度尺寸偏差≤±0.2mm。

（10）加工后，墊塊加工面光滑、平整，表面不碳化、不受污染。

4.加工速度：30000片每天

5.加工精度：±0.2mm
