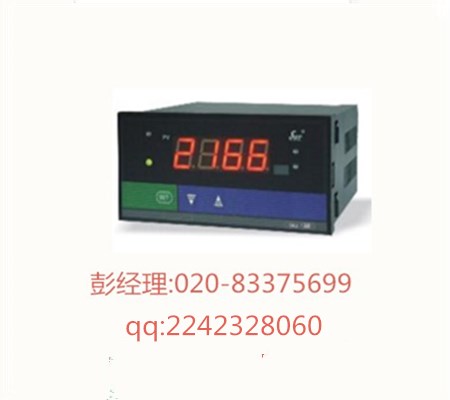

昌暉swp-c803顯示控制儀

[昌暉

swp-c803

昌暉儀表]

廣州市昌暉顯示控制儀廠家

價格： 100.00

物流： 福建福州市倉山區| 賣家支付運費

可銷售總量： 100件

手機： 13302284952 郵箱： 2242328060@qq.com

傳真： 020-80671733 地址： 廣東廣州市

在線詢盤聯系廠家：13302284952 020-83375699

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[昌暉 swp-c803 昌暉儀表]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（昌暉swp-c803顯示控制儀）

產品用途： 顯示控制儀
加工定制： 是
型號： swp-c803-02

swp-c803-02-23-HL/光柱顯示控制儀//昌暉機電設備/昌暉電氣/昌暉集團/昌暉儀器/昌暉儀表說明書/昌暉swp系列數顯表

	產品名稱：	swp-c803-02-23-HL/光柱顯示控制儀//昌暉機電設備/昌暉電氣/昌暉集團/昌暉儀器/昌暉儀表說明書/昌暉swp系列數顯表
	產品型號：	swp-c803-02-23-HL
	儀器類別：	LED數字顯示智能儀表
	在線洽談：
	關鍵字：	SWP-LED系列單回路數字/光柱顯示控制儀//昌暉機電設備/昌暉電氣/昌暉集團/昌暉儀器/昌暉儀表說明書/昌暉swp系列數顯表

產品說明

SWP-LED系列單回路數字/光柱顯示控制儀//昌暉機電設備/昌暉電氣/昌暉集團/昌暉儀器/昌暉儀表說明書/昌暉swp系列數顯表/昌暉數顯表/昌暉swp-s421-44-12-hl-p/昌暉swp-s721-43-12-hl-p/昌暉溫度變送器/昌暉/昌暉儀表選型/昌暉雙回路數字顯示控制儀/

SWP-LED系列單回路數字/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。WWW.661718.COM

★SWP-LED系列數字顯示控制儀型譜表

型號	代碼										說明
SWP-	□	□	□□	-□	□	-□□	-□	□	-□	□	LED系列數字顯示控制儀
外形特征	C S										橫式顯示儀表1 豎式顯示儀表1
外形尺寸	1 4 7 8 9										48×48mm 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm
控制作用	01 03 04										測量顯示三位式控制四限控制或四限報警輸出
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “控制輸出方式”
輸入類型	□□										參見 “輸入類型”
報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）2 下限控制/報警（四限控制/報警2L）2
第二報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）2 下限控制/報警（四限控制/報警2L）2
饋電輸出	P										DC24V饋電輸出
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略）*3

★SWP-LED系列光柱測量顯示控制儀型譜表

型號	代碼										說明
SWP-	ST□	□□	-□	□	-□□	-□	□	-□	-□	-□	光柱顯示測量儀*3
外形尺寸	8										160×80mm（橫式）,80×160mm（豎式）
控制作用	01 03 04										測量顯示三位式控制四限控制或四限報警輸出*2
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “變送輸出方式”
輸入類型	□□										參見 “輸入類型”
報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）2 下限控制/報警（四限控制/報警2L） 2
第二報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）2 下限控制/報警（四限控制/報警2L）2
饋電輸出	P										DC24V饋電輸出
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源, 可省略）
供電方式	X										橫式顯示豎式顯示（可省略）

★ 注1：C80、C90系列為0.8英寸LED顯示、S80、C70、系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。

★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。

★ 注3：光柱顯示控制儀SWP-ST803-01-23-HL-X（橫式表“S”可省略）。

★通訊方式：

代碼	0	2	3	4	8	9
通訊方式	無通訊	RS-232	打印口	RS-422	RS-485	特殊規格

★通訊協議：出廠時采用SWP通訊協議。

用戶有訂購特殊的通訊協議請在訂貨時注明。

選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。

★控制輸出方式：

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4~20mA	0~10mA	1~5V	0~5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出

★變送輸出方式：

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4~20mA	0~10mA	1~5V	0~5V	特殊規格

★ 輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400~1800℃	09	Pt100.1	-199.9~320.0℃	17	30~350Ω	-1999~99999 d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊規格	用戶待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA開方	-1999~99999 d
04	E	0~1000℃	12	4~20mA	-1999~99999 d	20	0~10mA開方	-1999~99999 d
05	T	-199.9~320.0℃	13	0~10mA	-1999~99999 d	21	1~5V開方	-1999~99999 d
06	J	0~1200℃	14	1~5V	-1999~99999 d	22	0~5V開方	-1999~99999 d
07	WRe3~25	0~2300℃	15	0~5V	-1999~99999 d	23	全可切換輸入	詳見下表
08	Pt100	-200~650℃	16	0~20mA	-1999~99999 d

★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：

代碼	輸入類型	序號	輸入類型	代碼	輸入類型	序號	輸入類型	序號	輸入類型
01	B	05	T	09	Pt100.1	14	1~5V	18	1~5V開方
02	S	06	J	10	Cu50	15	0~5V	19	0~5V開方
03	K	07	WRe3~25	12	4~20mA	16	4~20mA開方
04	E	08	Pt100	13	0~10mA	17	0~10mA開方

★注：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★注3：C70、C10無頻率信號輸入。出廠默認開關電源。

規 格		說明
使用環境	環境溫度	0~50℃
	相對濕度	≤85RH 避免強腐蝕氣體
	供電電壓	常規型 AC220V+10-15%（50Hz±2Hz）特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
	功耗	·≤6W（AC220V 線性電源供電） ·≤6W（AC85~260V 開關電源供電） ·≤6W（DC24V 開關電源供電）
輸入信號	模擬量	熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
		電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
		電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
		電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
	開關量	脈沖信號：波形——矩形、正弦或三角波輻度——大于4V（或根據用戶要求任定）范圍——0~10KHz（或根據用戶要求任定）
		接點信號：電接點輸入信號
輸出信號	模擬量輸出	DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
	開關量輸出	繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）雙向可控硅輸出-SOT可控硅輸出，5A/400V
	通訊輸出	接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等波特率——300~9600bps 儀表內部自由設定
	饋電輸出	DC 24V 負載≤30mA
測量精度		±0.2%FS±1字或±0.5%FS±1字
分辨率		±1字
測量范圍		-1999~9999字
顯示方式		-1999~9999字測量值顯示 -1999~9999字設定值顯示發光二級管工作狀態顯示
方式		控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
控制精度		±1字
溫度補償		0~50℃數字式溫度自動補償
打印控制		可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
