工業平板ITXH110安檢機主板、數字標牌主板、一體機主板

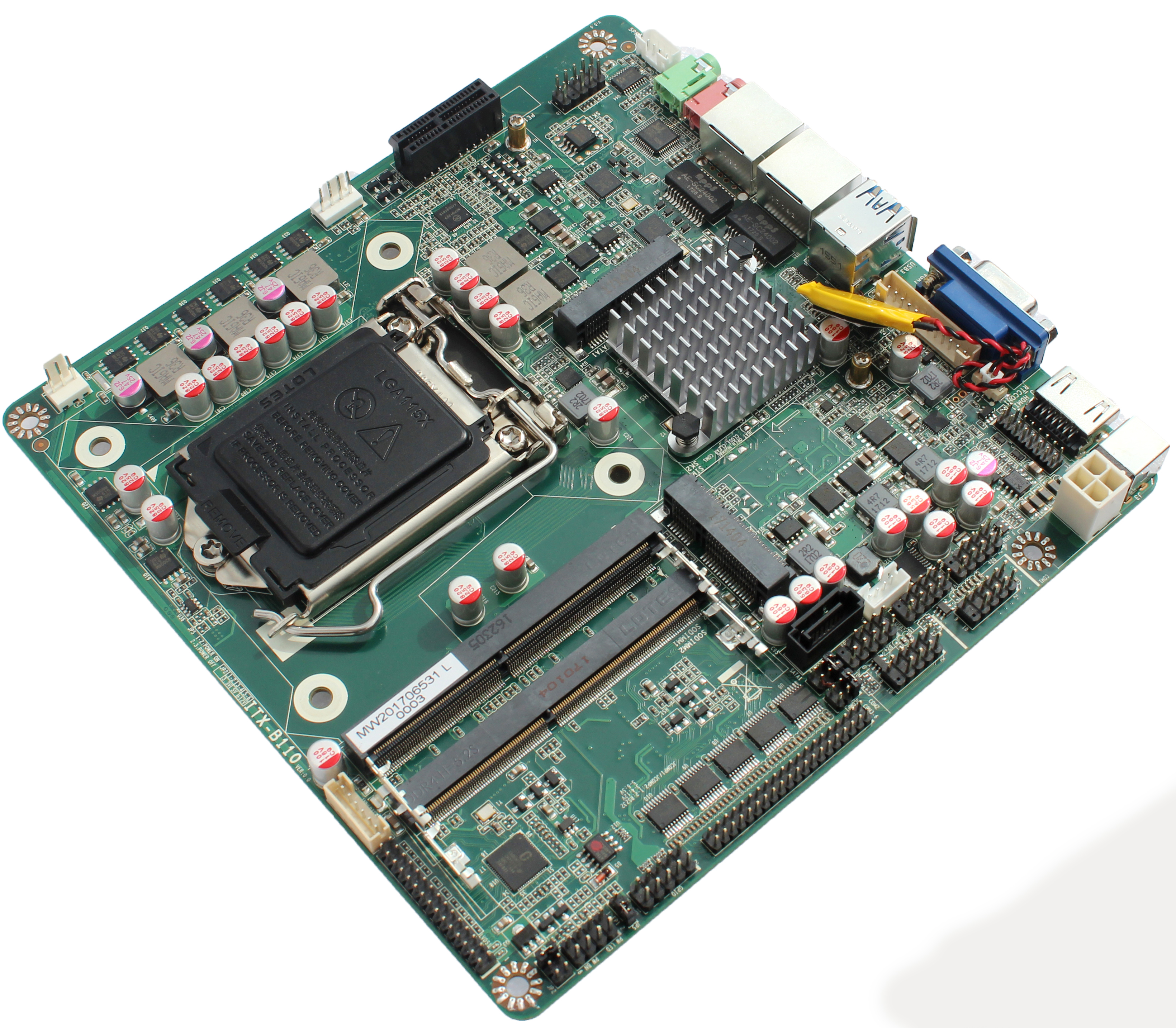

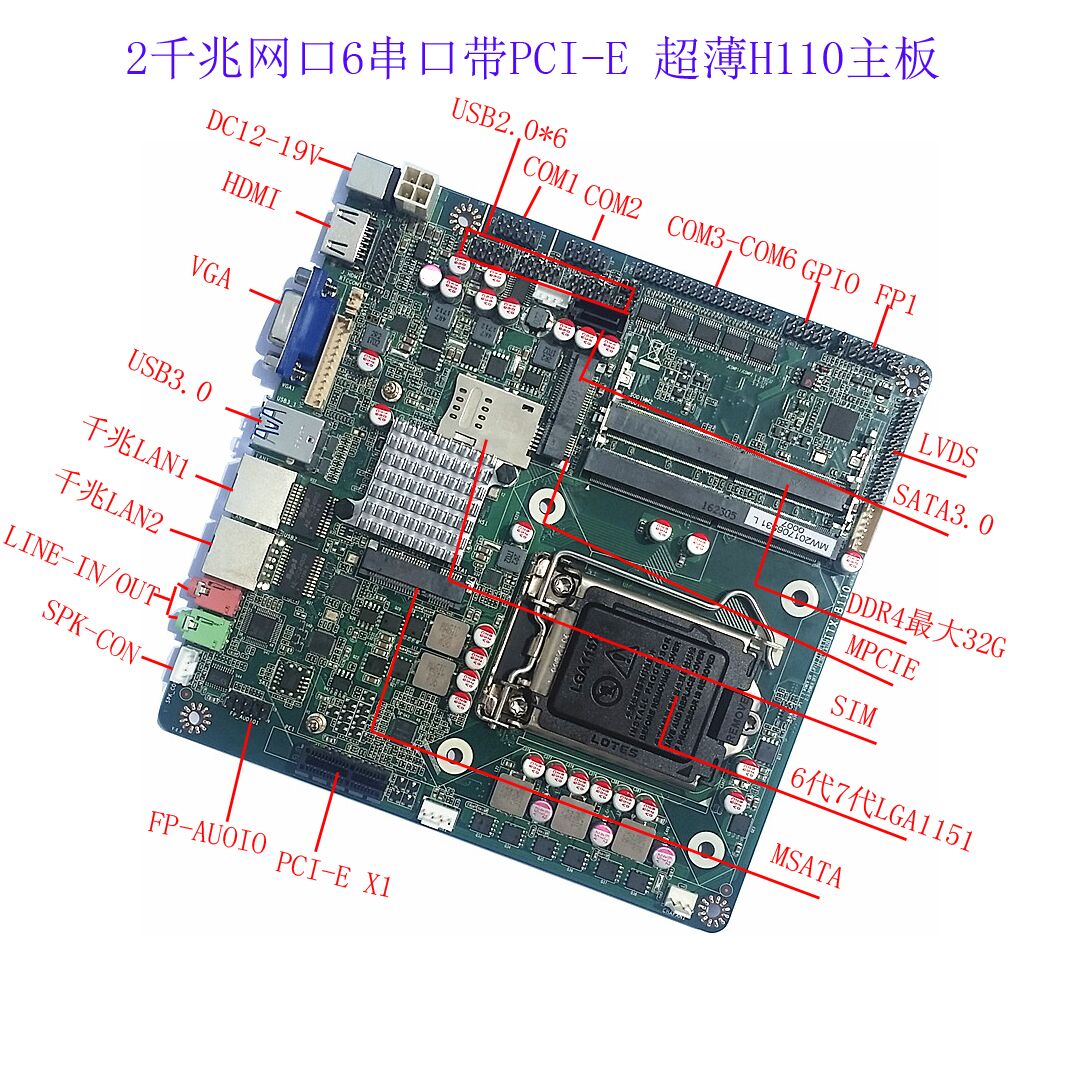

產品細節展示：

特點:

支持英特爾?skylake /Kabylake Processor  LGA1151 i3/i5/i7 &Pentium 處理器  (TDP ≤65 W)

英特爾?HD4000圖形媒體加速器

支持HDMI+VGA+LVDS, 同步或異步顯示

2個USB3.0, 6個USB2.0, 1個GPIO

6個RS232 、1個PCIe 1x

1個全長Msata(支持USB 3G/4G通訊模塊)

1個全長Mini-pcie支持PCIe和USB設備)

2個Realtek 8111F千兆網卡

直流19V輸入

規格：

CPU   ：支持英特爾?skylake /Kabylake Processor  LGA1151 i3/i5/i7 &Pentium 處理器  (TDP ≤65 W)

芯片組：英特爾? SKYLAKE H110/B150/Q170 chipset

BIOS   : AMI  BIOS，CMOS電池

內存  ：雙通道DDR4 SO-DIMM  2133 MT/s，32GB

顯卡  ：Intel? HD4000系列圖形媒體加速器

            1*HDMI    分辨率4k

            1*VGA    支持VGA輸出

            1*LVDS    雙通道LVDS

雙顯支持:LVDS+VGA、VGA+HDMI、HDMI+LVDS同步或異步顯示

網口  ：2*Realtek 8111f千兆網卡

聲卡  ：瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)，支持5W功放

串口  ：ITE，支持6COM，Com1-COM6  9線RS232

看門狗：0-255秒,提供看門狗例程，溫度偵測，    支持CPU/主板/HDD溫度偵測

USB 3.0：2 x USB 3.0 PORT

USB 2.0 ：6個, 兼容USB2.0 / 1.1，支持+5V@1A.

GPIO ：8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

Mini-PCIe：1個全長Mini-PCIe 1x插槽,支持PCIe和USB設備（可選）

                 1個PCIe 1x

                 1個3G/4G SIM卡槽，內置SIM卡座

SATA    ：標準1xSATA接口，外加SATA HDD 電源座子

M-SATA：1個全長M-SATA  ,  傳輸速率6Gb/s

電源類型：DC19V輸入,5.5*2.5DC接頭

電源功耗：依據CPU情況而定 (TDP ≤65 W)

工作溫度：-20°C ~ 80°C

存儲溫度:  0°C ~ 80°C

工作濕度:0% ~ 90%相對濕度, 無凝露

存儲濕度:0% ~ 90%相對濕度, 無凝露

尺寸    :170 x 170mm
