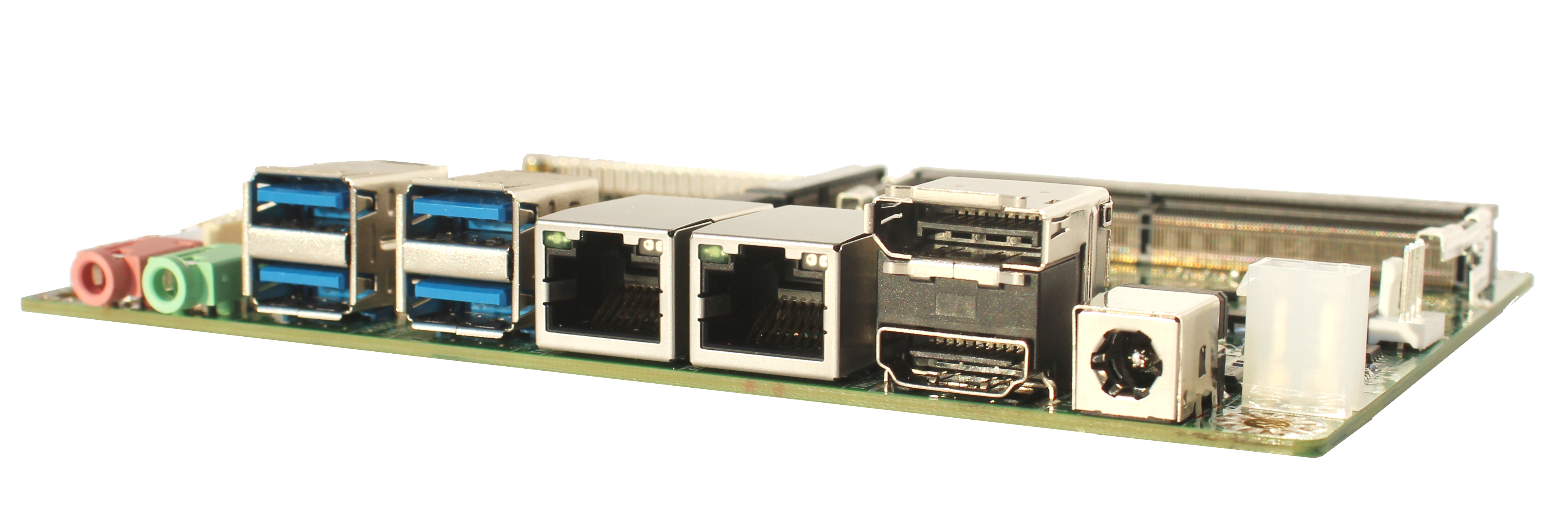

MW-SBC性能門禁通道設備，車載工業電腦主板6x00U多串口工控主板

處理器系統

CPU

英特爾^? Skylake/Kabylake U  (TDP 15W CPU:i3-6100U i5-6200U, i5-6300U, Celeron 3855U)

CPU封裝

板載,無風扇設計

芯片組

英特爾SOC

BIOS

系統BIOS: AMI  BIOS，CMOS電池

內存

技術架構

DDR4 2133MHz

容量

16GB

插槽

SODIMM

視頻

圖形控制器

Intel? HD 510系列圖形媒體加速器

HDMI

分辨率4K

VGA

支持VGA輸出

LVDS

雙通道LVDS

三顯支持

LVDS+VGA+HDMI+DP同步或異步顯示

網絡

控制器

網絡1: Intel?I211千兆網卡

網絡2: Intel?I211 千兆網卡（可選）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

支持3W功放

Super I/O

控制器

ITE，支持6COM

硬件監測

看門狗

0-255秒,提供看門狗例程

溫度偵測

支持CPU/主板/HDD溫度偵測

輸入/輸出接口

USB 3.0

4x USB 3.0 PORT

USB2.0

8個, 兼容USB2.0 / 1.1，支持+5V@1A.

SMBUS/I2C

1*4PIN接頭

串口

Com1-COM2 9線RS232/485可選

Com3-COM6 9線RS232

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

Mini-PCIe

1個全長Mini-PCIe 1x插槽,支持PCIe和USB設備（可選）

1個半長Mini-PCIe 1x插槽,支持USB 3G/4G通訊模塊

3G/4G SIM卡槽，內置側插

存儲

SATA

標準1xSATA接口，外加SATA HDD 電源座子

M-SATA

1個全長M-SATA  ,  傳輸速率6Gb/s

系統

WINDOWS

WIN7/WIN8/WIN10

其他

Unix/Linux/Android

電源

電源類型

DC9-24V輸入,5.5*2.5DC接頭

電源功耗

典型功耗:15W

工作環境

工作溫度

-20°C ~ 60°C

存儲溫度

-40°C ~ 80°C

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

尺寸

148 x 102mm
