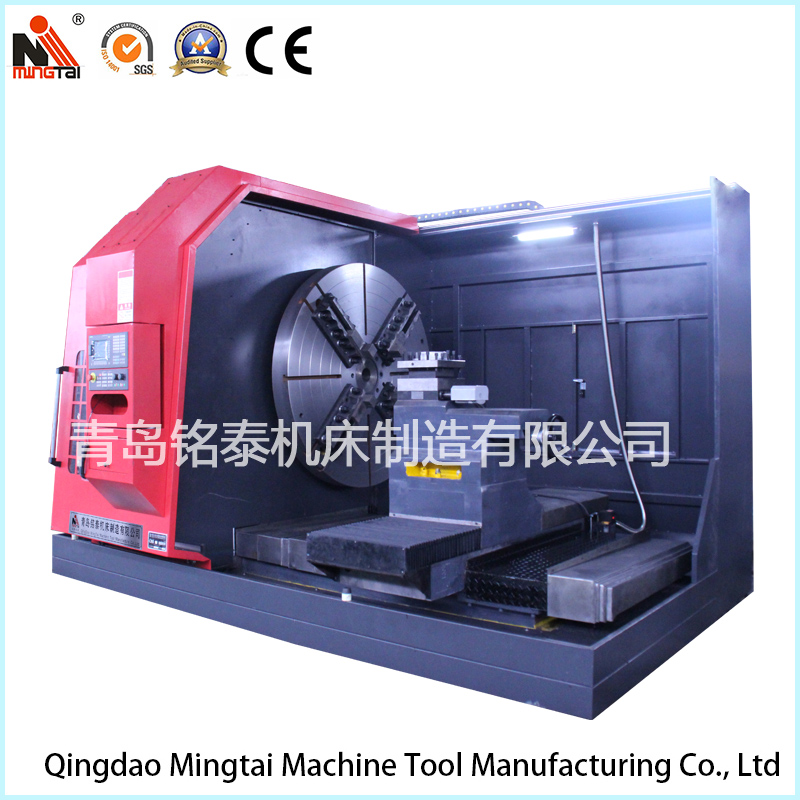

數控端面車床青島銘泰機床生產廠家

銘泰機床生產的CK64160數控端面車床大量采用的數控機床制造技術和高可靠性的配套件精心制造而成。它具有精度高、功率大、剛性高、制造精良、功能齊全、自動化程度高等特點。其主要部件和結構均經過優化設計，是加工軸、盤、套、特形面及螺桿類工件的設備。

本數控端面車床選用北京凱恩帝數控系統及全數字交流伺服系統。車削主運動直流調速系統驅動直流主電機實現自動無級變速； X軸、Z軸進給機構采用臺灣上銀精密滾珠絲杠副傳動，并采用半閉環控制；使機床具有很好的定位精度和重復定位精度。數控刀架選用新墅立式四工位數控刀架，具有極高的重復定位精度，性能穩定。

機床各部介紹

1. 床身

床身是機床的基礎部件，它的剛度直接影響著整個機床的工作性能和工作精度。本機床床身采用樹脂砂造型，鑄鐵鑄造，具有很好的外觀和強度，在結構上筋板布局合理，具有優異的抗斷面畸變能力，型腔采用封砂結構，增加了床身整體阻尼，有效地提高了機床的抗振性，排屑孔設置在機床的底部，具有良好的排屑能力。該床身進行了力學和有限元法分析論證，實驗結果證明具有很高的剛度和強度。床身導軌面寬度為1000mm，導軌面寬度尺寸大，加工大型回轉類工件時，具有很好的抗顛覆性能。

2. 主軸箱

主傳動機構采用性能優異的直流調速電機拖動，通過機械六檔變速，主軸可獲得12～86r/min的轉速，直流調速系統選用榮成大興公司直流調速器。主電機與傳動機構之間，由三角帶聯接，經過變速齒輪，把動力傳到花盤上，使花盤達到規定的扭矩。在傳動路中布局上采用了的高低分開的兩條傳動路線，經濟有效地實現了較大的主軸變速范圍Rn，該主傳動系統具有輸出扭矩大，功率損失小，變速范圍大等一系列特點。

主軸支承選用典型且成熟的三支承結構，其上軸承選用瓦軸高精度主軸軸承，通過雙列短圓柱滾子軸承、平面球軸承和單列短圓柱滾子軸承的有效組合，使主軸系統具有佳的剛度和承載能力，因而主軸旋轉平穩，從而保證被加工零件的精度也很高。
