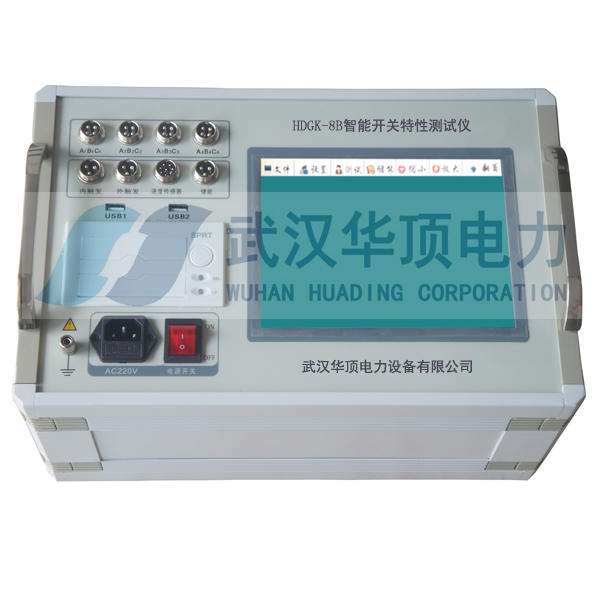

HDGK-8A觸屏式高壓開關動特性測試儀選武漢華頂電力*技術*20年經驗

    隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

一、儀器特點：
       ⑴、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
       ⑵、高速熱敏打印機，方便現場打印測試數據。
       ⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC30～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
       ⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、固定多功能接頭，安裝極為方便，簡捷。
       ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
       ⑹、開關動作一次，得到所有數據及圖形。
       ⑺、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
       ⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
       ⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口。
       ⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
       ⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
二、主要技術參數：
1．時間測量：
            12路固有分閘（合閘）時間
            分閘（合閘）相內不同期
            分閘（合閘）相間不同期之差
            合閘（分閘）彈跳時間（彈跳次數）
            內觸發測試范圍：0.01ms～20s，分辨率：0.01ms,
            外觸發測試范圍：0.01ms～200s，分辨率：0.1ms,
            在1000ms以內準確率：0.1%±1個字
2．速度測量：
           剛分（剛合）速度
            時間段（行程段或角度段）平均速度
3. 測速范圍：
          1mm傳感器 0.01～25.00m/s，
           0.1mm傳感器 0.001～2.50m/s
           0.5°角度傳感器 1周波/ 0.5°
4．行程測量：
          動觸頭行程（行程）
           接觸行程（開距）
           過沖行程或反程（超程）
           直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.
           360線傳感器：360о，分辨率:0.5о,測量范圍：0-1000mm.
           加速度傳感器測量范圍：0-300mm，分辨率:0.1mm
5. 電流顯示：
         電30A,分辨率：0.01A。
6．儀器電源：
         AC/DC 220V ± 10%；50Hz ± 2%
7．內部直流電源：
         輸出DC20～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。
8. 外觸發觸發電壓：AC/DC10-300V，電流≤120A
9. 隔離開關測量范圍：
        ⑴、電壓輸出：DC20～260V（可調）；
        ⑵、電源輸出時間：0.01-20秒（可設置）；
        ⑶、斷口信號采集時間為200秒；
        ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
10．主機體積：360×260×170mm
11．使用環境：  -20℃~+50℃
12．相對濕度：≤90%

下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）

更多詳情請?jiān)L問武漢華頂電力設備有限公司，www.whhddl.cn
