詳細信息（隆鼎ZJHF46?氣動襯氟調節閥-上海江蘇浙江氣動襯氟調節閥廠家）

品牌： 中隆鼎控
型號： ZJHF46
加工定制： 否
材質： 襯氟
連接形式： 法蘭
公稱通徑： 15-200
適用介質： 水蒸汽油品各種高腐蝕化學介質弱酸堿介質氨氣氮?dú)庋鯕鈿錃庖夯瘹饪諝?/span>
壓力環境： 常壓
工作溫度： 常溫
流動方向： 單向
驅動方式： 氣動
零部件及配件： 執行器
形態： 柱塞式
類型(通道位置)： 二通式
標準： 國標
密封形式： 軟密封型

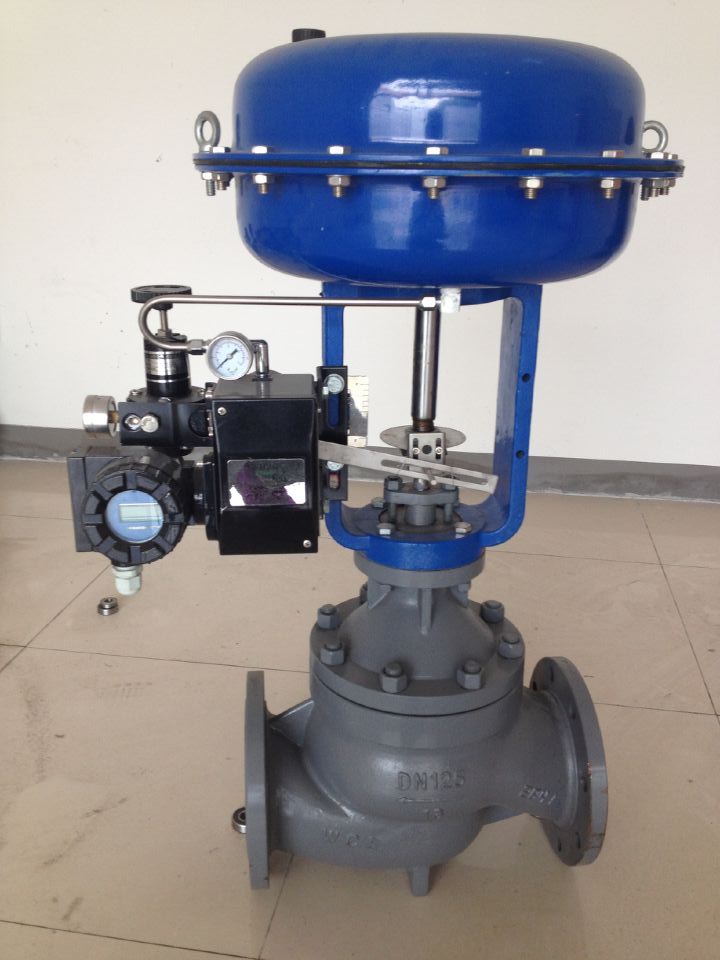

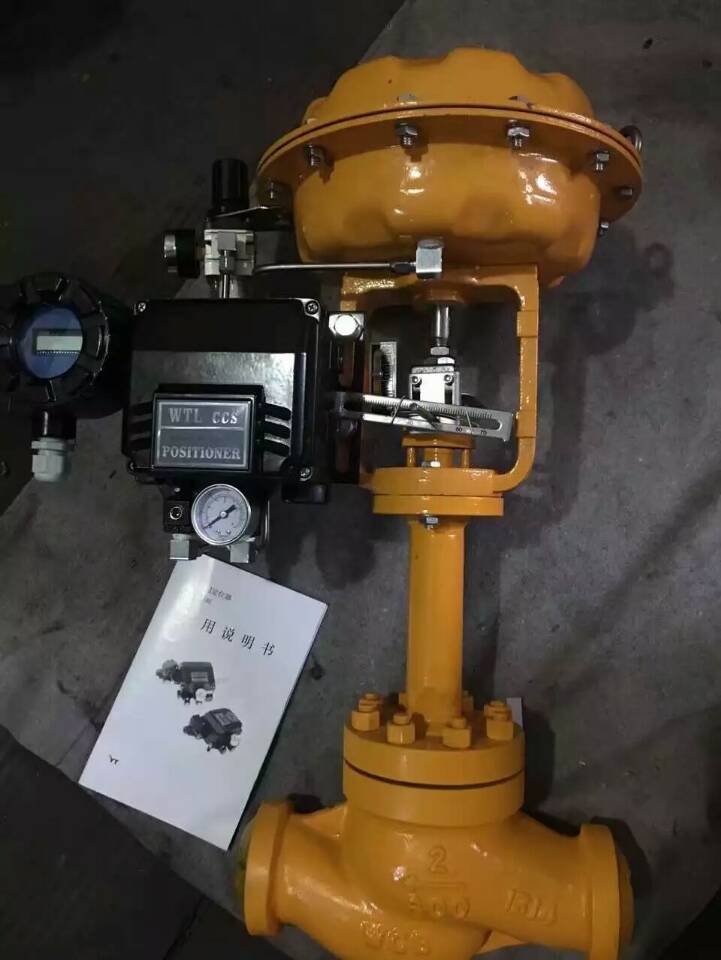

ZJHF46氣動襯氟調節閥

■【上海隆鼎閥門】氣動襯氟調節閥 概述

ZJHF46精小型氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便等優點。廣泛應用于準確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。

ZJHF46精小型氣動襯氟調節閥是氣動單元組合儀表中的執行單元，配用電—氣轉換裝置之后，也可進入電動單元組合儀表系統，他接受來自調節儀表的信號，直接改變調介質(如液體、氣體、蒸汽等)的流量，使被控工藝參數(如溫度、壓力、流量等)保持在給定值。

■【上海隆鼎閥門】氣動襯氟調節閥 結構特征與原理

調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見下圖

■【上海隆鼎閥門】氣動襯氟調節閥 執行機構概述

執行機構是氣動調節閥生產過程自動控制系統的重要組成部分，其有正反兩種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式（如圖2a）。當信號壓力增加，推桿推出膜室的叫反作用，與閥配合構成氣開式（如圖2b）。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，知道彈簧的反作用與信號壓力作用在膜片上的推力想平衡，從而達到自動調節工藝參數之目的。

■【上海隆鼎閥門】氣動襯氟調節閥 規格與技術參數

公稱通徑mm		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
額定流量系數Kv	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力MPa		0.6、1.0、1.6、2.5
行程 mm		10				16		25		40			60			100
膜片有效面積Ae（cm）		280						400		630			1000			16000
流量特性		直線、等百分比
工作溫度 ℃		-30℃~+150℃
固有可調比R		50：1
信號范圍Pr		20~100、40~200、20~60、60~100、80~240
氣源壓力MPa		0.14、0.4
允許壓差MPa	不帶定位器	5.3	3.7	23	13	0.85	0.74	0.47	0.30	0.27	0.18	0.11	0.12	0.08	0.05	0.04		0.03
允許壓差MPa	帶定位器	6.4	6.4	5.5	3.01	2	1.7	1.1	0.71	0.63	0.41	0.26	0.28	0.20	0.11	0.08		0.05
接管螺紋		M16*15
