詳細信息（氣動襯氟球閥）

加工定制： 是
污泥處理設備種類： 污泥脫水機
處理量： 10000
品牌： 上海港儀
型號： DN15~DN600
總功率： 2900
池徑： 10000
池深： 100
規格： DN15~DN600
公稱壓力： PN1.6MPA~16MPA
適用溫度： -30℃~120℃
主要材質： WCB、304、316、316L不銹鋼等

氣動襯氟球閥

產品型號：	GYQ641F46-16C
公稱通徑：	DN15~DN600
公稱壓力：	PN1.6MPA~16MPA
適用溫度：	-30℃~120℃
主要材質：	WCB、304、316、316L不銹鋼等

產品概述

GFQ641F46氣動襯氟球閥是采用氣動執行器與襯氟球閥組成，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供的流量，并可用于掃線清洗或隔離輸送的管道。耐腐蝕氣動球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：、、、、強堿、等具有強腐蝕性的介質。

產品特點

1、流體阻力小、襯氟球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且襯氟球閥的閥封能力隨著介質壓力的增設而增大。

4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，襯氟球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

執行標準

設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
GB/T 12237	GB/T 12221	JB/T 78;JB/T 79	GB/T 13927	GB/T 12220	JB/T 7928

主要技術參數

公稱壓力(MPa)	PN1.0、1.6 MPa	供氣壓力	0.4～0.7MPa
閥體形式	兩段式閥體(浮動球體、固定球體)	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
閥芯形式	"O"型球形閥芯	作用形式	單作用執行機構、雙作用執行機構
連接形式	法蘭式	環境溫度	-30～+70℃
密封填料	聚四氟乙烯(PTFE)	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性	近似快開型
配置執行機構	GT、SR、ST	AT、AW	系列單雙作用氣動執行器

主要零部件材質

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	P L	R L
1	閥體 / 端蓋	HT 250	WCB	CF8	CF 8M	CF3	CF 3M
2	球體 / 閥桿	WCB		CF8	CF 8M	CF3	CF 3M
3	襯里 / 閥座	PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4	填料 / 壓蓋	WCB		CF8	CF 8M	CF3	CF 3M
5	填料 / 壓蓋	PTFE(F 4 )		PTFE(F4)		PTFE(F4)
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	緊固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

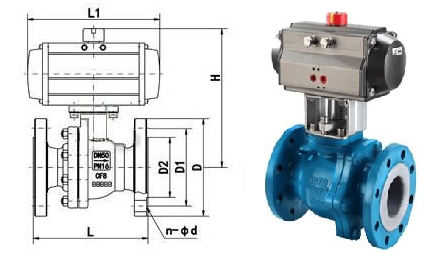

產品結構圖

外形尺寸

GFQ641F46-16 氣動襯氟球閥主要外形尺寸（單位：mm）
公稱通徑	氣缸長度	結構長度	尺寸
mm	W	L	D	D1	D2	f	b	z-?d	H
15	145	140	95	65	45	2	16	4-?14	205
20	145	140	105	75	55	2	18	4-?14	208
25	145	150	115	85	65	2	18	4-?14	210
32	169	165	140	100	78	2	18	4-?18	232
40	201	180	150	110	85	3	18	4-?18	274
50	209	200	165	125	100	3	18	4-?18	287
65	242	220	185	145	120	3	18	4-?18	327
80	275	250	200	160	135	3	20	8-?18	363
100	332	280	220	180	155	3	20	8-?18	398
125	385	320	250	210	185	3	22	8-?18	432
150	450	360	285	240	210	3	22	8-?22	475
200	562	400	340	295	265	3	24	8-?22	615
250	722	450	395	350	320	3	26	12-?22	740
300	830	610	445	400	368	4	26	12-?22	885
