詳細信息（渦輪球閥）

加工定制： 是
品牌： 上海港儀
型號： Q341F
類型： 熱水表
結構形式： 立式水表
精度等級： A級
公稱通徑： DN15~DN500
公稱壓力： PN1.6MPA~6.4MPA
工作溫度： -30℃~400℃
主要材質： WCB、A105、304、316、316L不銹鋼等
密封圈： PTFE
石體： WCB

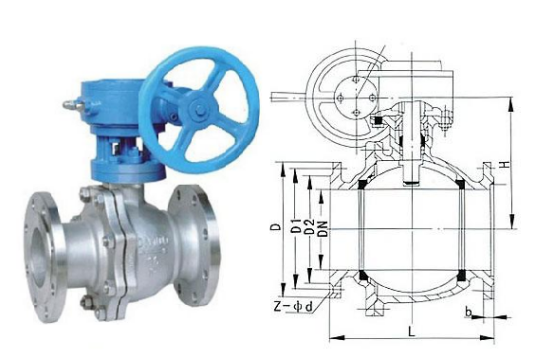

渦輪球閥

產品型號：	GYQ341F-16C
公稱通徑：	DN15~DN500
公稱壓力：	PN1.6MPA~6.4MPA
適用溫度：	-30℃~400℃
主要材質：	WCB、A105、304、316、316L不銹鋼

產品概述

渦輪法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、氫、甲烷和等。球閥閥體可以是整體的，也可以是組合式的。

產品特點

1、流體阻力小，全通徑的球閥基本沒有流阻。

2、結構簡單、體積小、重量輕。

3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

執行標準

設計依據	系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ASNI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

技術參數

壓力等級		試驗壓力（MPa）
公稱壓力（PN）	*級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

主要零部件材質

序號NO.	零件名稱	材質
序號NO.	零件名稱	GB	ASTM
1	閥體	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球體	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	PTFE/柔性石墨+不銹鋼	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A216-WCB
0	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

產品結構圖

外形尺寸

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
15	130	95	65	45	14-2	4-Φ14	65	115
20	140	105	75	55	14-2	4-Φ14	75	130
25	150	115	85	65	14-2	4-Φ14	85	150
32	165	135	100	78	16-2	4-Φ18	95	190
40	180	145	110	85	16-3	4-Φ18	105	230
50	200	160	125	100	16-3	4-Φ18	115	240
65	220	180	145	120	18-3	4-Φ18	145	280
80	250	195	160	135	20-3	8-Φ18	160	310
100	280	215	180	155	20-3	8-Φ18	185	330
125	320	245	210	185	22-3	8-Φ18	215	600
150	360	280	240	210	24-3	8-中23	245	800
200	400	335	295	265	26-3	12-Φ23	300	1000
250	450	405	355	320	30-3	12-Φ25	380	1200

PN2.5MPA

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
15	130	95	65	45	14-2	4-Φ14	65	115
20	140	105	75	55	14-2	4-Φ14	75	130
25	150	115	85	65	14-2	4-Φ14	85	150
32	165	135	100	78	16-2	4-Φ18	95	190
40	180	145	110	85	16-3	4-Φ18	105	230
50	200	160	125	100	16-3	4-Φ18	115	240
65	220	180	145	120	18-3	4-Φ18	145	280
80	250	195	160	135	20-3	8-Φ18	160	310
100	280	215	180	155	20-3	8-Φ18	185	330
125	320	245	210	185	22-3	8-Φ18	215	600
150	360	280	240	210	24-3	8-中23	245	800
200	400	335	295	265	26-3	12-Φ23	300	1000
250	450	405	355	320	30-3	12-Φ25	380	1200

PN4.0MPA

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
15	130	95	65	45	14-2	4-Φ14	65	115
20	140	105	75	55	14-2	4-Φ14	75	130
25	150	115	85	65	14-2	4-Φ14	85	150
32	165	135	100	78	16-2	4-Φ18	95	190
40	180	145	110	85	18-3	4-Φ18	105	230
50	200	160	125	100	20-3	4-Φ18	115	240
65	220	180	145	120	22-3	8-Φ18	145	280
80	250	195	160	135	22-3	8-Φ18	160	310
100	280	230	190	160	24-3	8-Φ23	185	330
125	320	270	220	188	28-3	8-Φ25	215	600
150	360	300	250	218	30-3	8-Φ25	245	800
200	400	360	310	278	34-3	12-Φ25	300	1000
250	450	425	370	332	36-3	12-Φ30	380	1200

PN6.4MPA

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
15	140	105	75	55	40	18-2	4-Φ14	75	115
20	160	125	90	68	51	20-2	4-Φ18	85	130
25	180	135	100	78	58	22-2	4-Φ18	95	150
32	200	150	110	82	66	24-2	4-Φ23	105	190
40	220	165	125	95	76	24-3	4-Φ23	120	230
50	250	175	135	105	88	26-3	4-Φ23	130	240
65	280	200	160	130	110	28-3	8-Φ23	160	280
80	320	210	170	140	121	30-3	8-Φ23	180	310
100	360	250	200	168	150	32-3	8-Φ25	200	330
125	381	295	240	202	176	36-3	8-Φ30	230	600
150	403	340	280	240	204	38-3	8-Φ34	260	800
200	502	405	345	300	260	44-3	12-Φ34	400	1200
