詳細信息（美標球閥）

成分： 100
產地/產商： 上海港儀
公稱通徑： 1/2″~24″
公稱壓力： PN150LB~2500LB
適用溫度： -30℃~400℃

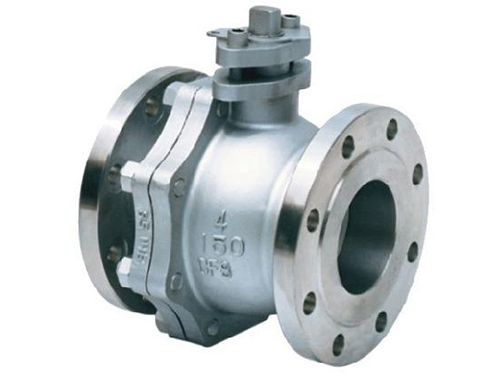

美標球閥

產品型號：	GYMQ41F-16C
公稱通徑：	1/2″~24″
公稱壓力：	PN150LB~2500LB
適用溫度：	-30℃~400℃
主要材質：	WCB、A105、304、316、316L不銹鋼等

產品概述

美標法蘭球閥主要通常又稱作不銹鋼美標法蘭球閥,全通徑美標法蘭球閥,美標浮動法蘭球閥等，球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，固菲閥門公司生產銷售的ball valve，美標法蘭球閥,是法蘭連接的分體式球閥。我們采用全新的國外的技術生產工藝，美標法蘭球閥閥體鑄造采用臺灣生產技術，從結構，產品美觀方面進行了全新的設計，美標法蘭球閥采用彈性閥座開啟扭矩小，密封可靠，產品使用用壽命長，閥桿采用下裝式防飛出閥桿裝置，并且閥桿內部有多道密封環節，產品采用防靜電設置，可應用于石油天然氣化工等苛刻環境。

產品特點

1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、單閥座設計。了閥門中腔介質因異常升壓而影響使用安全的問題。

4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

7、為了減少球閥的操作扭矩和增加密封的可靠程度，又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

執行標準

設計依據：系列美標系列
設計標準：GB/T12237 AP16D ANSI B16.34
法蘭連接結構長度：GB/T12221 AP16D ANSI B16.10
結構長度（焊接）：GB/T15188.1 AP16D ANSI B16.10
試驗和檢驗：GB/T9092 AP16D AP1598

技術參數

公稱壓力	強度試驗	水密封試驗	氣密封試驗
Mpa	LBf/in2	Mpa	LBf/in2	Mpa	LBf/in2
150	3	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630

主要零部件材質

閥體	WCB	CF8	CF8M	CF3	CF3M
球	2Cr13	304	316	304L	316L
閥桿	2Cr13	304	316	304L	316L
閥座	聚四氟乙烯不銹鋼/聚四氟乙烯對位聚苯
墊片	聚四氟乙烯不銹鋼/柔性石墨齒形墊片
閥桿座	聚四氟乙烯不銹鋼/柔性石墨
填料	聚四氟乙烯增強柔性石墨
填料壓蓋	WCB	304	316	304L	316L
溫度	≦150
介質	水、油品、蒸汽、醋酸類、酸類

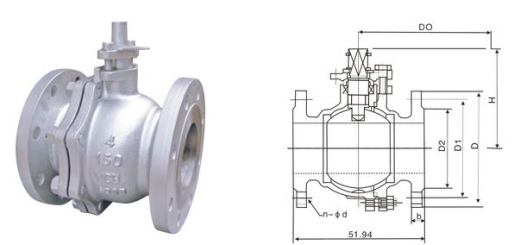

產品結構圖

外形尺寸

DN	150Lb(PR) 凸面法蘭RF
mm	in	L	D	D1	D2	b	n-Φd	H	D0
15	1/2	108	89	60.5	35	10	4-Φ16	59	130
20	3/4	117	98	69.9	43	10.5	4-Φ16	63	130
25	1	127	108	79.2	51	11.5	4-Φ16	75	160
32	1 1/4	140	117	89	63	13	4-Φ16	95	160
40	1 1/2	165	127	98.6	73	14.5	4-Φ16	107	160
50	2	178	152	120.7	92	16	4-Φ19	155	200
65	2 1/2	190	178	139.7	105	18	4-Φ19	164	200
80	3	203	190	152.4	127	19.5	4-Φ19	182	200
100	4	229	229	190.5	157	24	8-Φ19	226	300
125	5	356	254	216	186	24	8-Φ22.5	230	300
150	6	394	279	241.3	216	25.4	8-Φ22.5	250	500
200	8	457	343	298.5	270	28.4	8-Φ22.5	280	500
250	10	533	406	362	324	30.2	12-Φ25.4	320	600
