對夾蝶閥

對夾蝶閥

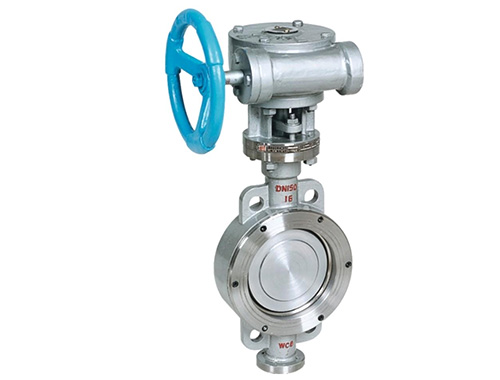

GYD373H對夾式三偏心蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。

對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

產品特點

1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

2、由扭矩產生彈性密封。

3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

4、體積小、重量輕、操作輕巧、便于安裝。

5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

6、更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。

應用范圍

夾式蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。用于行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。

用于制酸系統中的焚硫、轉化、干吸工段，是制酸裝置用閥的品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。

對夾式蝶閥還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、、、、等介質的管路上作為調節和截流裝置使用。

執行標準

設計制造標準：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064

結構長度標準：GB/T 12221-2005、API609、JIS B2002

連接法蘭標準：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008、API598、JIS B2003

技術參數

主要零部件材料

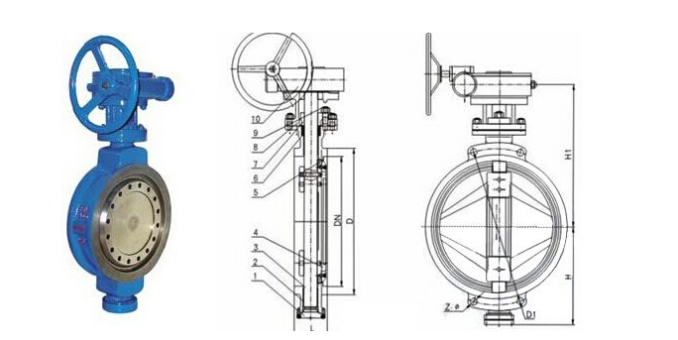

外形尺寸
