上海市襯氟蝶閥廠家
[石油閥門 化工閥門 環保閥門]
郵箱：
手機：
- 加工定制： 是
- 型號： D71F46
- 規格： DN50~DN2000

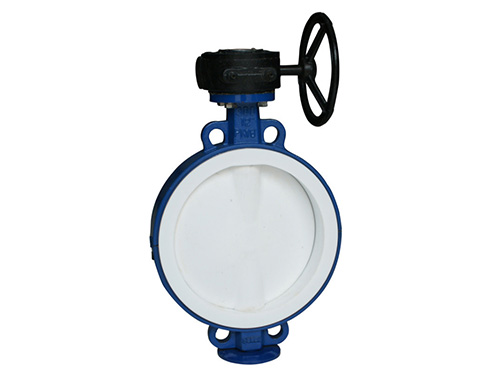

襯氟蝶閥
| 產品型號： | GYD71F46-16C |
| 公稱通徑： | DN50~DN2000 |
| 公稱壓力： | PN1.6MPA |
| 適用溫度： | -30℃~120℃ |
| 主要材質： | WCB、304、316不銹鋼等 |
產品概述
一、氟塑料襯里蝶閥系列
1.其基本類型有兩種，即D71F4和D71F46(中線)全襯里型對夾式蝶閥，采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2.由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
二、結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。
基本型號說明
| 手 | GFD71F/P 半襯 | 蝸 | GFD371F/P 半襯 |
|
| GFD71F3 全襯里 |
| GFD371F3 全襯里 |
|
| GFD71F4 全襯里 |
| GFD371F4 全襯里 |
|
| GFD71F46 全襯里 |
| GFD371F46 全襯里 |
| 氣 | GFD671F/P 半襯 | 電 | GFD971F/P 半襯 |
|
| GFD671F3 全襯里 |
| GFD971F3 全襯里 |
|
| GFD671F4 全襯里 |
| GFD971F4 全襯里 |
|
| D671F46 全襯里 |
| D971F46 全襯里 |
技術規范
| 設計標準 | GB12238 |
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
|
| GB9113.1-26 |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 蝸輪、手動、電動、氣動 |
主要零部件材料表
| 零件名稱 | 材料 |
| 上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
| 閥座 | 鑄鋼 |
| 帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F3 |
| 填料 | F4 |
| 襯墊 | 硅橡膠 |
| 蝸輪手柄 | 球墨鑄鐵 |
| 公稱通徑 | PN1.0(MPa)主要外形尺寸和連接尺寸 | PN1.6(MPa) | 重量 | |||||||||
| DN | L | D | D1 | D2 | f | Z-φd | H2 | H1 | D | D1 | Z-φd | kg |
| 40 | 33 | 145 | 110 | 85 | 3 | 4-φ18 | 270 | 80 | 145 | 110 | 4-φ18 | 4 |
| 50 | 43 | 160 | 125 | 100 | 3 | 4-φ18 | 280 | 85 | 160 | 125 | 4-φ18 | 5 |
| 65 | 46 | 180 | 145 | 120 | 3 | 4-φ18 | 290 | 93 | 180 | 145 | 4-φ18 | 7 |
| 80 | 46 | 195 | 160 | 140 | 3 | 4-φ18 | 310 | 100 | 195 | 160 | 8-φ18 | 9 |
| 100 | 52 | 215 | 180 | 155 | 3 | 8-φ18 | 340 | 110 | 215 | 180 | 8-φ18 | 13 |
| 125 | 56 | 245 | 210 | 185 | 3 | 8-φ18 | 355 | 120 | 245 | 210 | 8-φ18 | 15 |
| 150 | 56 | 280 | 240 | 210 | 3.5 | 8-φ23 | 380 | 160</, , SPAN> | 280 | 240 | 8-φ23 | 24 |
| 200 | 60 | 335 | 295 | 265 | 3.5 | 8-φ23 | 430 | 245 | 335 | 295 | 12-φ23 | 38 |
| 250 | 68 | 390 | 350 | 320 | 4 | 12-φ23 | 450 | 260 | 405 | 355 | 12-φ26 | 60 |
| 300 | 78 | 440 | 400 | 370 | 4 | 12-φ23 | 480 | 300 | 460 | 410 | 12-φ26 | 70 |
| 350 | 78 | 500 | 460 | 420 | 4 | 16-φ23 | 600 | 320 | 520 | 470 | 16-φ26 | 80 |
| 400 | 102 | 565 | 515 | 475 | 4.5 | 16-φ25 | 630 | 330 | 580 | 525 | 16-φ30 | 120 |
| 450 | 114 | 615 | 565 | 525 | 4.5 | 20-φ25 | 655 | 380 | 640 | 585 | 20-φ30 | 165 |
| 500 | 127 | 670 | 620 | 580 | 5 | 20-φ25 | 680 | 390 | 715 | 650 | 20-φ33 | 205 |
| 600 | 154 | 780 | 725 | 690 | 5 | 20-φ30 | 730 | 450 | 840 | 770 | 20-φ36 | 250 |
| 700 | 165 | 895 | 840 | 800 | 5 | 24-φ30 | 790 | 480 | 910 | 840 | 24-φ36 | 320 |
| 800 | 190 | 1010 | 950 | 905 | 5 | 24-φ34 | 880 | 580 | 1020 | 950 | 24-φ39 | 395 |
| 900 | 203 | 1110 | 1050 | 1005 | 5 | 28-φ34 | 930 | 625 | 1120 | 1050 | 28-φ39 | 450 |
| 1000 | 216 | 1220 | 1160 | 1115 | 6 | 28-φ34 | 1000 | 660 | ||||
