一、FB96標線逆反射系數測試儀價格
概述

逆反射標線測量?jī)x是用來測量道路標線反光性能的一種光學測量設備，測量的參數是標線的逆反射系數R’（或稱比亮度），單位為mcd·lx^-1·m^-2。該儀器操作簡便，量值可靠，即可用于實驗室也可用于現場測量，是生產、質量監督、工程施工、監理和教學科研等單位測量公路標線逆反射光學性能的儀器。

該儀器參照國際相關技術文件和我國現行國家標準的規定設計而成，如國際照明委員會（以下簡稱CIE）的出版物第72號，美國ASTM D4061-94，德國DIN67520、67521，我國國家標準GB/T 26377-2010《逆反射測量?jī)x》，GB/T16311-2005《道路交通標線質量要求和檢測方法》，交通行業標準JT/T612-2004《逆反射測量?jī)x》，JJG（交通）059-2004《逆反射測量?jī)x計量檢定規程》等。

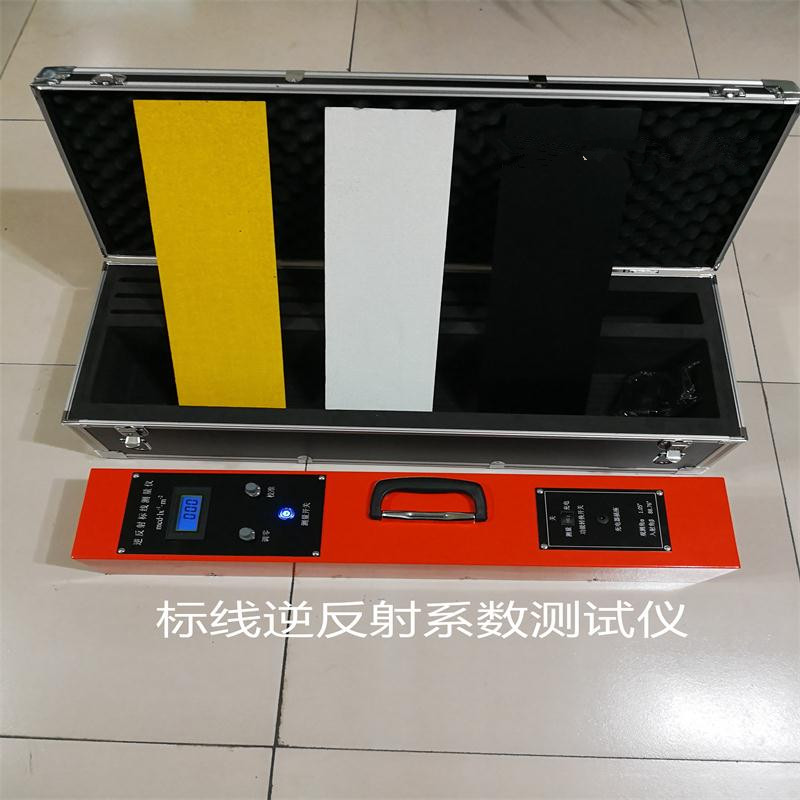

該儀器主要由兩部分組成；（1）儀器主機（包括：光源、光學系統、探索器、放大器、顯示器等）；（2）儀器附件（充電器、調零板、校準板等）。

二、FB96標線逆反射系數測試儀價格
主要技術指標

逆反射標線測量?jī)x的主要技術指標如下：

1.     儀器的觀測角α為1.05?；入射角β為88.76?（互補角為1.24?）；

2.     光源色溫為2856K±50K（CIE A 光源）；

3.     探索器為硅二極管+V（λ）較正器，經濾光器修正后符合CIE標準光度觀測者光譜光視效率V（λ）的要求；

4.     逆反射系數（R’）的測量范圍為0~1999 mcd·lx^-1·m^-2。

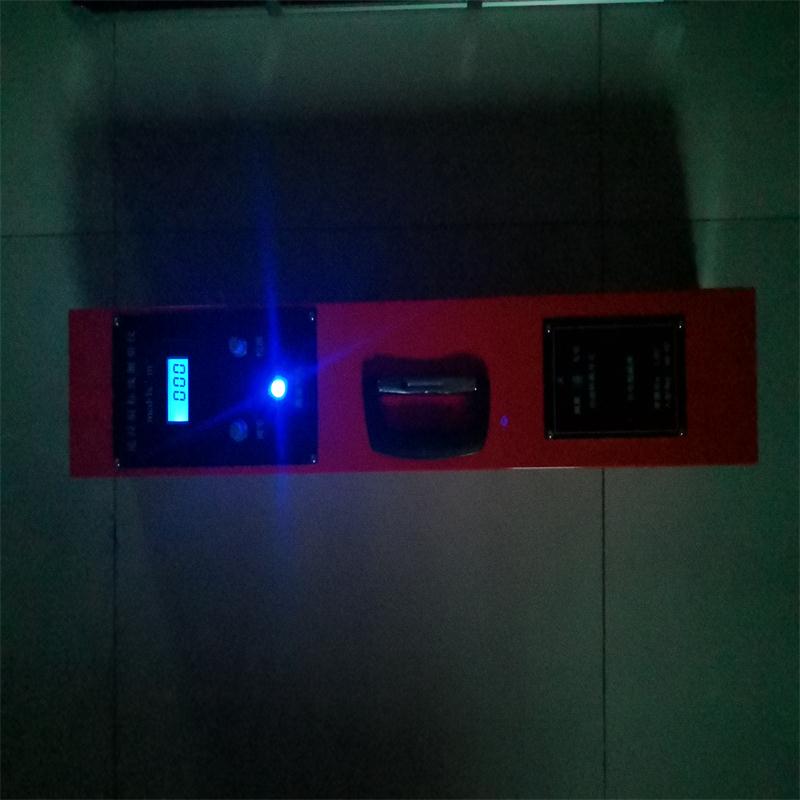

5.      具備背光功能，開機自動打開背光。

三、測量原理

逆反射標線測量?jī)x的幾何條件是模擬汽車在夜間公路上行駛時，汽車前照燈照射路面上用逆反材料制作的標線，經其反射后，被坐在汽車駕駛室里的司機所觀察而構成。

前照燈的光軸與路面法線（參考軸）之間的夾角稱為入射角（β），規定為88.76?；前照燈的光軸與逆反光線之間的夾角稱為觀測角（α），規定為1.05?。光源、光學系統按入射角β投向標線，被測標線的尺寸為300mm×60mm。從標線反射的光線按1.05?的觀測角（α）反射至裝有V（λ）濾光器內被探索收集，并被處理后在測量值顯示器（1）顯示，即為逆反射系數（R’）測量值。

四、使用方法

1.   電源充電

在使用標線測量?jī)x測量路面標線前，首先要為儀器中的電池充電。充電前先將功能轉換開關（6）置于充電位置，將充電器插頭插入充電器插孔（7）內，然后將充電器的輸入導線插頭插入市電（交流220V）電源上，充電器上亮起的指示燈含義為：紅燈亮表示正在充電，綠燈亮表示充電完成。

2.   儀器調零

當充電完成后，將轉換開關（6）置于測量位置，按下測量開關（4），預熱l分鐘，這時顯示器有數字顯示。儀器調零前，先將儀器底部開口（300mm×60mm）對準放在黑色調零板上，并按下測量開關（4），這時在測量值顯示屏（1）上顯示值應為0；如果不為0，則轉動調零旋鈕（2）直至使顯示值為0，此時表示調零完畢。

3.   儀器校準

調零以后，將黑色調零板去掉，按行車箭頭方向（校準板上有標記）換上校準板，此時測量值顯示屏（1）上顯示值應為校準板給定的值；如果與給定值不相符，則轉動校準旋鈕（3）直至使顯示值為校準板給定值，此時表示校準完畢。

4. 標線測量

儀器調零和校準完成后，即可進行測量，測量時應將儀器按行車方向平放在被測標線上，在測值顯示器（1）顯示數值即為被測標線的逆反射系數值（R’），記錄數據后及時關閉測量開關（4）。所有測量完畢后，將功能轉換開關（6）置于中間位置。

友情提示：在現場測量時，為了防止儀器底部與路面標線接觸部位外界雜光的進入，可以用深色毛巾等在儀器底部圍擋遮光。以保證測量數值穩定準確。測量白色標線時用白色校準板校準，測量黃色標線時用黃色校準板校準，二者不可混用。

五、儀器維護及注意事項

1. 該儀器內置有光學部件應注意防潮，特別是在冬季用于野外現場測量時，應注意溫度不能驟然變化，如室外溫度為-10℃以下時，儀器要逐漸移至室溫為＋20℃以上的室內，否則儀器光學元件部件表面會因結霜而影響使用。

2. 使用和搬運過程中，應注意防潮、防震，輕拿輕放，以防損壞部件或造成量值失準。

3.測量值的正確與否，與調零板及校準板關系很大，所以?xún)x器配備的黑色調零板及校準板應采善保管，切勿弄臟或損壞，如有玷污或損壞，應聯系供應商進行更換。

4. 儀器不用時，請置于儀器箱內。
