DZW電動執行器 AC380V開關型電動執行器

DZW電動執行器 AC380V開關型電動執行器

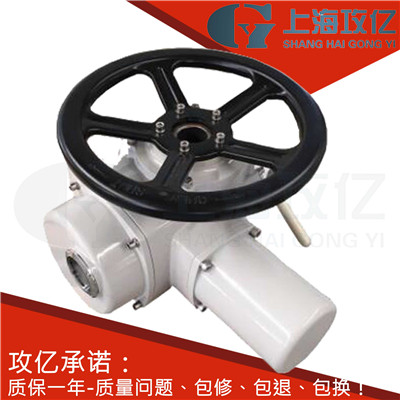

產品圖片

一、DZW電動執行器 AC380V開關型電動執行器概述
多回轉閥門電動裝置，通稱為Z型，有轉矩型和推力型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
按控制方式又可分為常規型、整體型和整體調節型。

二、DZW電動執行器 AC380V開關型電動執行器工作環境和主要技術參數
3.1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
3.2 工作環境
3.2.1 環境溫度： -40~+80℃
3.2.2 相對濕度：≤95%（25℃時）
3.2.3 防護類型
3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的性氣體混合物。（詳見GB3836.1）
3.2.4 防護等級：IP55（特殊訂貨IP65、IP67）
3.2.5工作制：短時10分鐘（特殊訂貨30分鐘）


三、DZW電動執行器 AC380V開關型電動執行器調整
電動裝置與閥門組裝后，必須對力矩控制機構、行程控制機構、開度指示機構分別進行調整，方可使用。Q型電動裝置的轉矩控制機構、行程控制機構及開度指示機構相同，故調整方法一樣。
注意1：調整前，必須檢查開度指示器上的電位器是否已脫開（把電位器軸上齒輪的緊定螺釘松開即可），以防損壞；手動使閥門處于中間位置，檢查控制線路是否正確后查看電機旋向，以防電機失控！
注意2：調整前，應先松開機械限位機構的螺釘，直至調整結束后，再擰入限位螺釘，擰到位后退0.5-1圈，并緊并帽。


7.1 力矩控制機構的調整（參見圖4）
力矩控制機構在出廠前已根據訂貨要求調整好，并填在產品合格證上，一般不需再調整。若需調整，只要松開螺釘，微微拔動開、關向凸輪，再將螺釘緊固，先調關向，后調開向。


7.2 行程控制機構的調整（參見圖5）
1） 轉動手輪使閥門“全關”；
2） 松開輸出軸上的螺釘，順時針轉動關向凸輪，使其剛好壓動關向微動開關，再擰緊螺釘；
3） 手動開閥至中間位置，電動關閥，檢查閥門關閉是否符合要求，如不符合要求，繼續微調關向凸輪，直至符合要求為止；
4） 手動開閥至全開位置，松開螺釘，逆時針轉動開向凸輪，使其剛好壓動開向微動開關，再擰緊螺釘；
5） 手動或電動關閥，電動開閥，檢查閥門開啟是否會合要求，如不符合要求，繼續微調開向凸輪，直至符合要求為止。
