PZ973H-10C電動對夾刀閘閥 DN250鑄鋼電動刀閘閥

PZ973H-10C電動對夾刀閘閥 DN250鑄鋼電動刀閘閥

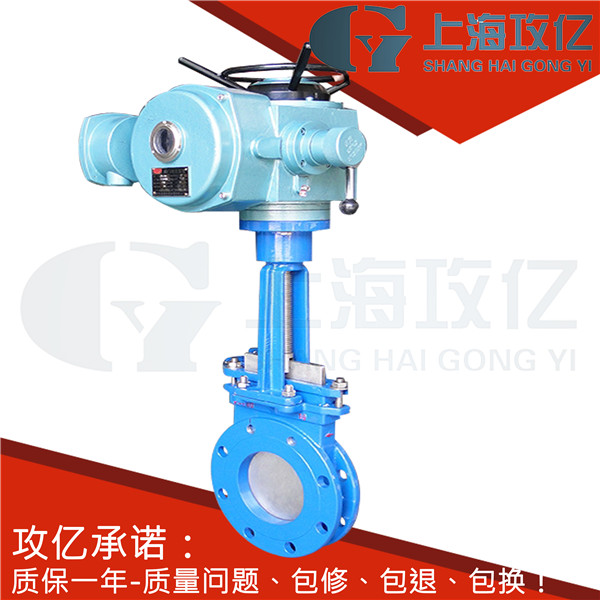

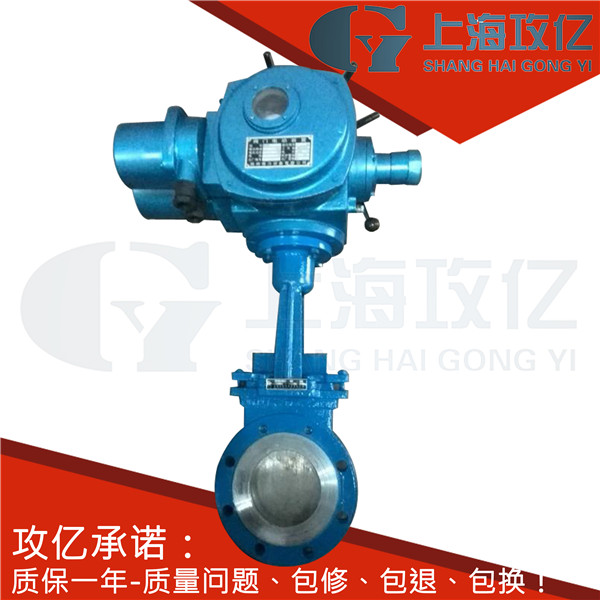

產品圖片：

一、PZ973H-10C電動對夾刀閘閥 DN250鑄鋼電動刀閘閥概述：
1、刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。刀閘閥主要由閥體、O型圈、閘板、閥桿、支架等部件組成。刀閘閥采用對夾一體式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內的沉積，采用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題。閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命。
2、刀閘閥的閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。


二、PZ973H-10C電動對夾刀閘閥 DN250鑄鋼電動刀閘閥應用范圍：
刀閘閥因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動裝置或氣動執行器，實現閥門的自動化操作。


三、PZ973H-10C電動對夾刀閘閥 DN250鑄鋼電動刀閘閥的優點：
1: 超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2: 占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3: 閘板可選用鑄鋼或不銹鋼，不銹鋼防腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。
4: 上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5: 閘板具有“閘刀"的功能，能有效的閘斷介質中各類雜物。


四、制造標準：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008


五、主要零件材料：


六、壓力試驗及用途：


七、外形尺寸及參數：


八、刀閘閥的安裝與維護應注意以下事項：
1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2. 雙閘板刀閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3. 帶有旁通閥的刀閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4. 帶傳動機構的刀閘閥，按產品使用說明書的規定安裝。
5. 如果閥門經常開關使用 , 每月至少潤滑一次。


 產品型號：PZ973H-10C-DN100
