Y4-73鍋爐引風機，耐高溫風機生產廠家

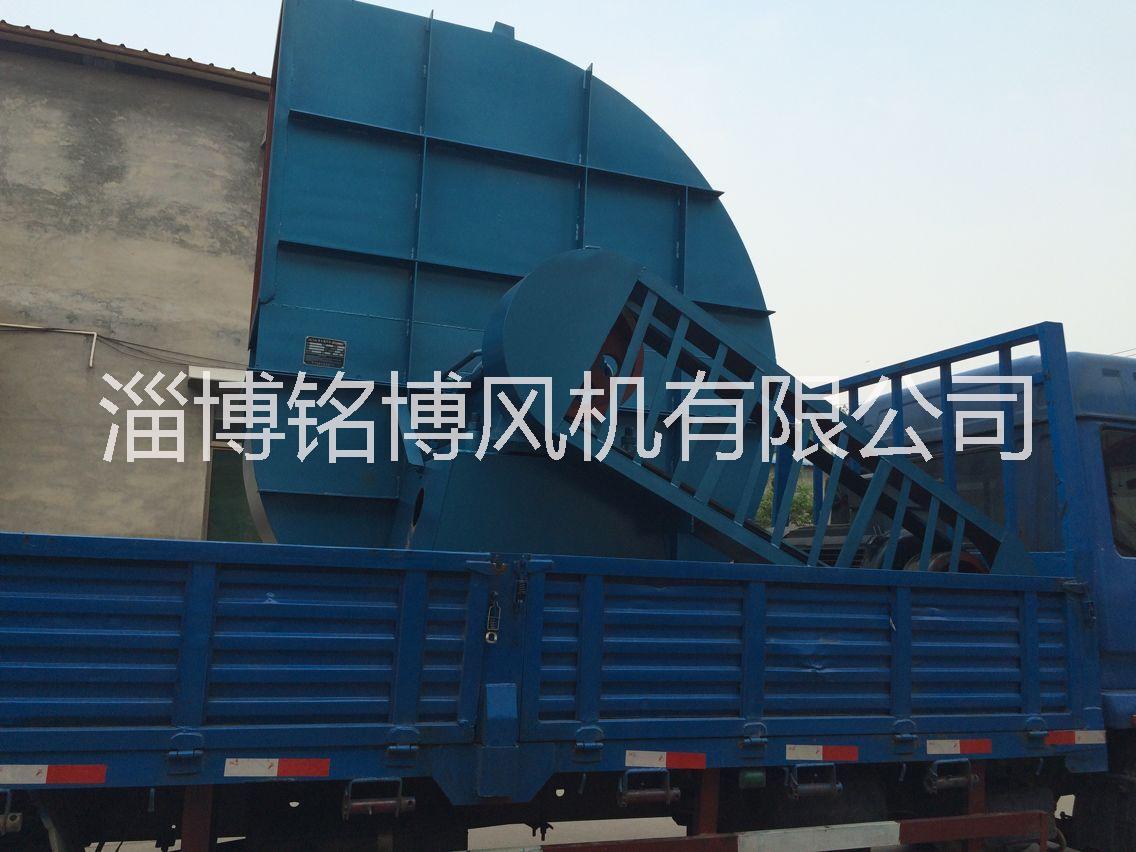

東營橡膠廠配套鍋爐風機，Y4-73鍋爐引風機，耐高溫風機

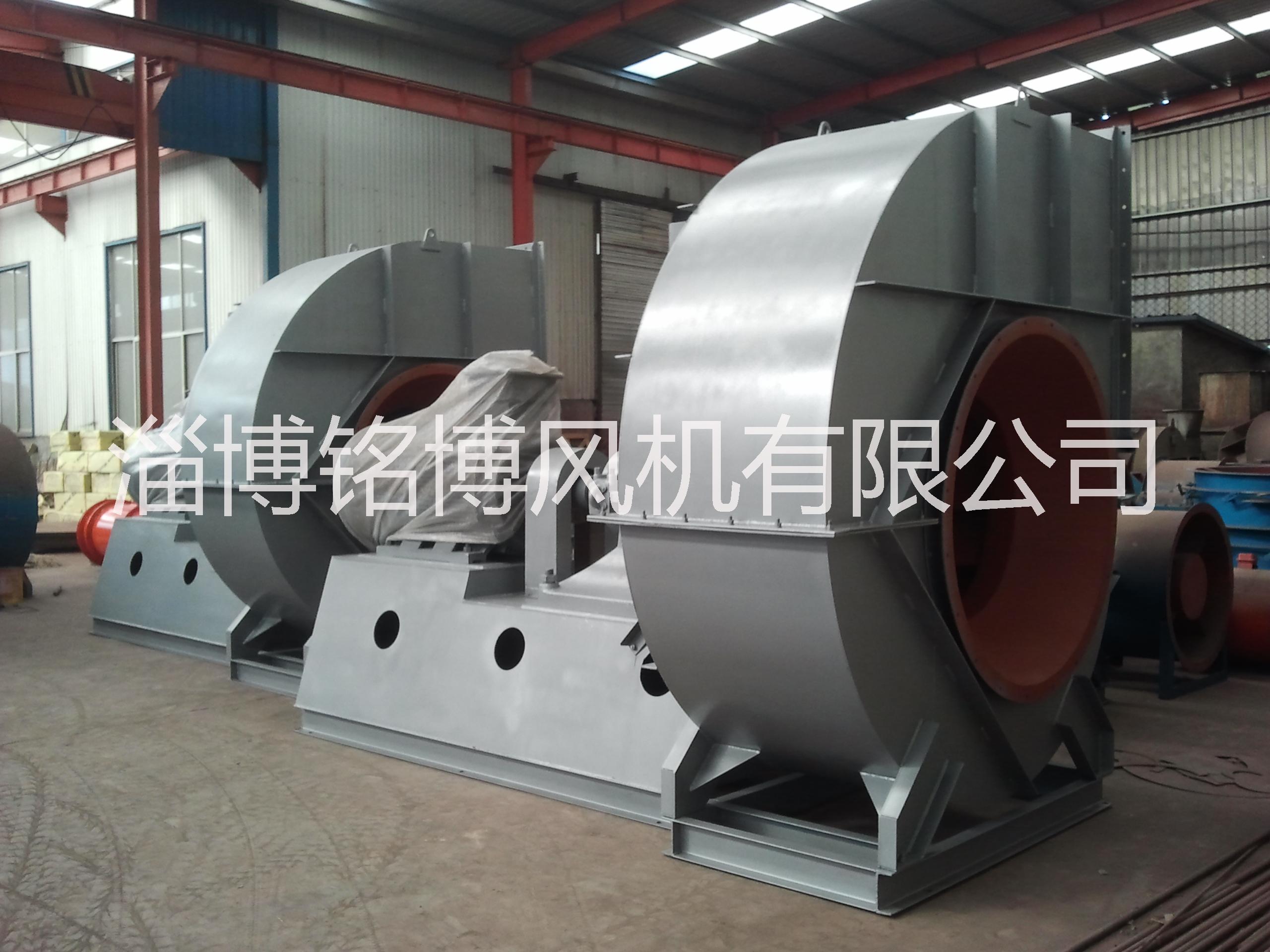

一、Y4-73鍋爐引風機的產品簡介

本風機均為聯軸器傳動方式，分為D式和F式兩種，20D及以下機號可訂制整體支架，大大減少土建和安裝工作量。風機標配手動調風門，可采用手動調風門加電動執行器，或變頻器實現風量和風壓的調節。

1、Y4-73鍋爐引風機的應用范圍

   本風機主要適用于火力發電廠中2—670t/h蒸汽鍋爐的引風系統。也可用于各種除塵、脫硫‘脫硝、熱能系統，輸送的介質為煙氣或熱空氣，一般不超過250℃。超過250°需采用耐高溫材料定制。F傳動方式的風機是為100～200MW火力發電機組配是在原生產的Y4-73-11№(20—29.5)D的基礎上，重新設計的新型產品。與原系列相比作了如下重大改進設計：
1）將原風機懸臂支承（D式）的傳動方式改為中間支承（F式）的傳動方式，提高了風機動行中的穩定性；尤其對于引風機來說由于葉輪磨損和積灰以后影響轉子的平衡，容易引起風機振動，這一改進尤為重要。
2）通過模型（葉輪外徑D＝1000mm）試驗，增加了適應于該型風機的進氣室，改原進風口的形狀為偏心進風口。過去風機生產廠不制造附帶進氣室，而各電廠自行配置的進氣室多不能適應該風機的工作，容易引起進氣渦流，使風機的機殼、進氣室以及風道產生劇烈的振動，風機工作嚴重惡化，風量、壓力、功率大幅度波動，使設備不能正常運行。使用該系在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85%。
3）在進氣室的進口處裝有5個翼形葉片調節風門，用以調節風機的特性，提高風機的調節效率，調節葉片的支撐處裝有滾動軸承，轉動靈活，使用可靠。
4）由于大部分送風機使用環境溫度較高，軸承容易發熱，因而新系列風機的軸承箱也和引風機一樣采用水冷式。
5）新風機的軸承箱改進了軸封設計，并增加了放氣塞，解決了漏油問題。
6）由于滾動軸承標準的改變，新風機調整了使用滾動軸承的型號，同時由于傳動方式的改變、軸承受力情況更為合理，因而滾動軸承在使用中的問題大為減少。
7）新風機的設計增強了機殼和進氣室的剛性，在機殼的進氣室的外部焊有適當高度的井字格筋板，內部焊有空心管支撐
8）考慮到引風機葉輪的塵粒磨損問題，增大了翼形葉片頭部的實心部分，并在葉片靠后盤處增加了防磨板，同時在易磨損處用耐磨焊條堆焊耐磨層，硬度可達48HRC以上，延長了葉輪的使用壽命，滿足電廠使用和維修的要求。
9）按實際情況，新風機設計成進口135度和出口45度的型式，這樣在不動風機主體和進、出口風管的情況下，即可將風機拆除機殼、進氣室、進風口上的一部分，從而將風機的轉子從上部垂直吊出。

2、Y4-73鍋爐引風機的型式

·通風機與引風機均制成單吸入，各有№8—31.5共19個機號。
·從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之為左旋風機，以“左”表示。
·風機的出風口位置，以機殼的出風口角度表示。
·風機的傳動方式為D式，均采用彈性聯軸器聯接。

二、Y4-73鍋爐引風機的規格型號與性能技術參數表 (介質溫度=200攝氏度)

Y4-73鍋爐引風機性能技術參數表（D式傳動）
機號	轉速r/min	流量m3/h	全壓Pa	電動機
				型號	功率kw
Y4-73 8D	1450	16156	1303	Y160M-4	11
		18244	1298
		20442	1284	Y160L-4	15
		22530	1250
		24618	1192
		26706	1112
		28904	998
		30993	868
Y4-73 9D	1450	23003	1651	Y180L-4	22
		25976	1644
		29106	1627
		32079	1584
		35052	1511	Y200L-4	30
		38026	1409
		41155	1265
		44128	1100
	960	15229	721	Y160M-6	7.5
		17198	718
		19270	711
		21238	692
		23207	660
		25175	616
		27247	553
		29216	481
Y4-73 10D	1450	31554	2041	Y225S-4	37
		35633	2033
		39926	2011
		44004	1959
		48083	1867	Y225M-4	45
		52161	1741
		56455	1563
		60533	1359
	960	20891	891	Y160L-6	11
		23591	887
		26434	878
		29134	855
		31834	815
		34534	761
		37377	683
		40077	594
	730	15886	515	Y160M2-8	5.5
		17939	512
		20100	507
		22154	494
		24207	471
		26260	439
		28422	395
		30475	343
Y4-73 11D	1450	41999	2474	Y250M-4	55
		47427	2463
		53142	2437	Y280S-4	75
		58570	2373
		63998	2263
		69427	2109
		75141	1893
		80570	1646
	960	27806	1079	Y200L1-6	18.5
		31400	1075
		35183	1063
		38777	1035
		42371	987
		45965	921
		49748	827
		53343	719
	730	21144	623	Y160L-8	7.5
		23877	620
		26754	614
		29487	598
		32220	570	Y180L-8	11
		34953	532
		37829	478
		40562	415
Y4-73 12D	1450	54526	2949	Y280M-4	90
		61574	2936
		68992	2905
		86040	2829	Y315S-4	110
		83088	2697
		90135	2514
		97554	2256
		104600	1961
	960	36100	1285	Y225M-6	30
		40766	1280
		45677	1266
		50344	1233
		55010	1176
		59676	1096
		64587	985
		69253	856
	730	27451	742	Y180L-8	11
		30999	739
		34734	731
		38282	712	Y200L-8	15
		41830	679
		45378	633
		79113	569
		52661	495
Y4-73 14D	1450	86586	4029	Y315-4	185
		97777	4011
		109550	3968
		120740	3864	Y355M1-4	220
		131940	3683
		143130	3433
		154910	3080
		166100	2676
	960	57326	1752	Y280M-6	55
		64735	1745
		72534	1726
		79944	1681	Y315S-6	75
		87353	1603
		94763	1495
		102560	1342
		109970	1167
	730	43591	1010	Y225M-8	22
		49225	1006
		55156	995	Y250M-8	30
		60791	970
		66425	925
		72059	862
		77990	774
		83624	674
Y4-73 16D	960	85571	2293	Y315M2-6	110
		96631	2283
		108270	2258
		119330	2200	Y315M3-6	132
		130390	2097
		141450	1955
		153090	1755
		164150	1526
	730	65069	1321	Y280M-8	45
		73480	1316
		82333	1302
		90743	1268
		99153	1209	Y315S-8	55
		107560	1127
		116410	1012
		124820	880
	580	51699	833	Y315S-10	45
		58381	829
		65415	820
		72097	799
		78779	762
		85462	711
		92495	638
		99178	555
Y4-73 18D	960	121830	2908	Y355M3-6	200
		137580	2895
		154160	2864
		169910	2790
		185650	2659	Y355L1-6	220
		201400	2479
		217980	2225
		233730	1934
	730	92648	1674	Y355M2-8	90
		104620	1667
		117220	1649
		129200	1606
		141170	1532	Y315M3-8	110
		153150	1428
		165750	1282
		177730	1115
	580	73610	1055	Y315S-10	45
		83125	1050
		93140	1039
		102650	1012
		112160	965	Y315M1-10	55
		121680	900
		131690	808
		141210	703
Y4-73 20D	960	167130	3598	※JSQ1410-6	380
		188730	3583
		211470	3545
		233070	3452
		254670	3290
		276270	3067
		299010	2752
		320610	2392
	730	127080	2070	Y355M1-8	132
		143510	2061
		160800	2039	Y355M2-8	160
		177230	1986
		193660	1893
		210080	1765
		227370	1585
		243800	1378
	580	100970	1303	T315M2-10	75
		114020	1298
		127760	1284
		140810	1250
		153860	1192	Y355M1-10	90
		166910	1112
		180650	998
		193700	868
Y4-73 22D	960	4256	233000		430
		4256	261000		520
		4217	290000
		4119	319000		550
		3962	348000
		3697	376000		600
		3374	405000
		3021	434000
	730	2471	177000		240
		2471	199000
		2442	220000
		2383	242000
		2295	264000		280
		2138	286000
		1952	308000
		1746	332000
	580	1550	141000		125
		1550	158000
		1540	175000
		1500	193000
		1442	210000
		1353	228000
		1226	245000
		1098	263000
	480	1069	116000		140
		1069	131000
		1059	145000
		1030	159000
		991	174000
		932	188000
		843	202000
		755	217000
Y4-73 25D	730	260000	3187		270
		292000	3187		440
		324000	3158
		356000	3079
		388000	2962		475
		420000	2766
		453000	2520
		484000	2256
	580	206000	2001		230
		232000	2001
		257000	1981
		282000	1932
		308000	1863
		334000	1736		280
		359000	1589
		384000	1422
	480	171000	1383		140
		192000	1383
		213000	1363
		234000	1334
		256000	1285
		276000	1196
		298000	1089
		318000	981
Y4-73 28D	730	365000	3972	TD118/41-8	800
		400000	3972
		455000	3933
		500000	3844
		545000	3697
		590000	3452	TD118/54-8	1000
		635000	3148
		680000	2824
	580	289000	2511	TD118/44-10	630
		325000	2511
		361000	2481
		396000	2422
		432000	2334
		468000	2177
		504000	1981
		540000	1775
	480	239000	1677	TD118/31-12	400
		269000	1677
		298000	1657
		328000	1618
		358000	1559
		387000	1461
		416000	1324
		446000	1187
Y4-73 29.5D	745	435000	5423		1250
		487000	5423
		541000	5374
		595000	5237
		649000	5041
		702000	4727
		756000	4286
		810000	3825
	596	348000	3472		630
		390000	3472
		434000	3432
		476000	3354
		519000	3227
		562000	3021
		605000	2746
		649000	2452

三、Y4-73鍋爐引風機的安裝調試與操作

在安裝前首先應準備好安裝所需的材料及工具，并對風機各部機件進行檢查，對葉輪、主軸和軸承等更應仔細檢查，如發現損傷，應該修好，然
在安裝操作過程中必須注意下列幾點：
1、在一些接合面上，為防生銹，減少拆卸困難，應涂上潤滑脂或機油。
2、在上接合面的螺栓時，如有定位銷釘、應先上好銷釘再擰緊螺栓。
3、檢查機殼內及其它殼體內部，不應有掉入和的工具或雜物。
（二）安裝要求
1、按圖紙所示位置及尺寸安裝，為得到率特別要保證進風口與葉輪的間隙尺寸。
2、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端的不平行度。兩軸不平行允差為0.05mm，聯軸器兩端面不平行度允差為0.05mm。
3、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
4、風機安裝后，撥動轉子，檢查是否有過緊或與固定部分刮蹭現象。
5、安裝風機進口出口管道時，重量不應加在機殼上。
6、全部安裝后，經總檢合，方可試運轉。
（二）風機的試運轉
1、風機的試運轉應在無載荷（關閉進氣管道閘門或調節門）情況下進行。
2、如運轉情況良好，再轉入滿載荷（規定全壓和流量）運轉。
3、滿載荷運轉，對新安裝風機不少于2小時，對修理后的風機不少于半小時
（三）風機的操作
1、風機啟動時，應做下列準備工作：
關閉調節門。
檢查風機各部的間隙尺寸，轉動部分與固定部分有無刮蹭現象。
聯軸器應加保護罩。

點車檢查葉輪旋向與標牌是否一致，各部接線、儀表是否顯示正常，有無漏水、漏電、漏油現象和異味、異響、異震、松動等現象，如有應排除之。
2、風機啟動后，逐漸開大調節門，直達正常工況。運轉過程中，軸承溫升不得超過周圍環境40℃。軸承部位的均方根振動速度值不得大于6.3mm/s。
3、下列情況下，必須緊急停車：
發覺風機有劇烈的噪聲；
軸承的溫度劇烈上升；
風機發生劇烈振動和撞擊。
