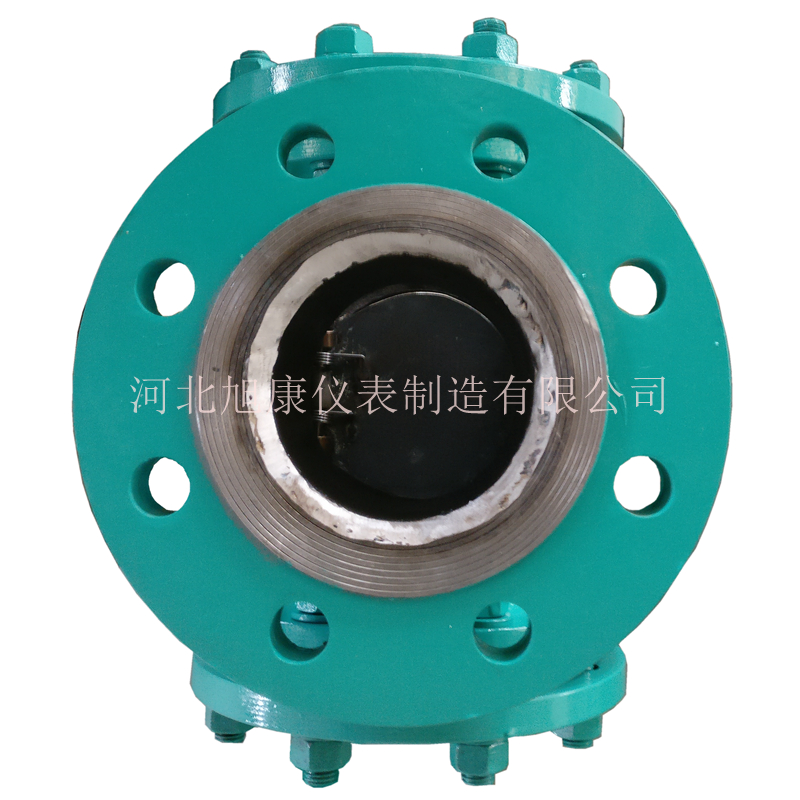

大口徑擺板視鏡 雙壓擺板視鏡 不銹鋼擺板視鏡

擺板視鏡是觀察管道內介質流動情況及計量流量的必要附件。廣泛用于冷卻系統、潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況及流量大小，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式、焊接式、法蘭式。

      直通視鏡是目前使用比較廣泛的一種視鏡樣式，應用于電站、煉油、化工、化肥、冶金、采礦、造紙、環保、市政建設等行業的管路上面，但在無色的透明液體管道上的時候，比如冷卻水、油等管路上，存在觀察不清楚，不直觀的問題，甚至于看不出管道里面有無介質流動的情況。

　  擺板視鏡就是針對這一種情況而做出的一種改進，擺板視鏡由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通，在觀察管道中有一塊能隨著介質自由擺動的舌片，舌片與管道垂直自然下垂，在管道中沒有介質流動的情況下，舌片處于關閉狀態，當管道中有介質流動后，舌片就會隨著介質流動的強度，相應的轉動一定的角度，這樣觀察舌片的位置就可以以比較直觀的看到管道內的情況了。

技術參數：

　    玻璃耐壓：鋼化硼硅玻璃片≤2.5MPa； 石英玻璃片≤10.0MPa； 鋼化硼硅玻璃筒<0.6MPa；石英玻璃筒<0.6MPa。

　　閥體材質：碳鋼（WCB）；不銹鋼（304/316/304L/316L）。

        擺板材質：不銹鋼。

　　視窗材質：鈣鈉玻璃；鋼化硼硅玻璃；石英玻璃。

　　玻璃耐溫：鋼化硼硅玻璃：≤200℃，石英玻璃：1000℃允許急變溫度≤60℃。

　　密封墊片：丁晴橡膠墊片；聚四氟乙烯墊片；金屬墊片；金屬石墨墊片。

　　螺帽螺栓：20# 304 304L 316 316L。

　　密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）。

        閥體外表：碳鋼防腐油漆或發黑不銹鋼酸處理或拋光。

     注意事項：

      1、視鏡的安裝- 擺板視鏡的必需水平安裝，讓舌片向下垂直于管道，擺板視鏡的安裝還要注意介質的流動方向。 　　

      2、視鏡鏡片安裝- 確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。 　　

      3、仔細核對銘牌參數，不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保管道內的壓力不超過擺板視鏡的額定壓力。 　　

      4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。
