GZS-B型單色石英玻璃管液位計 有機玻璃管液位計

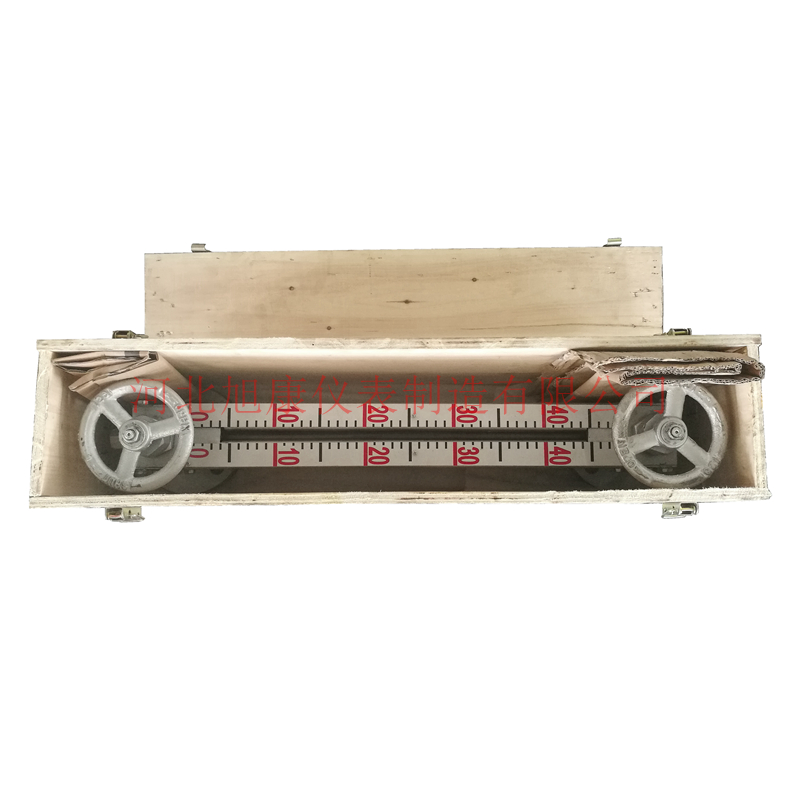

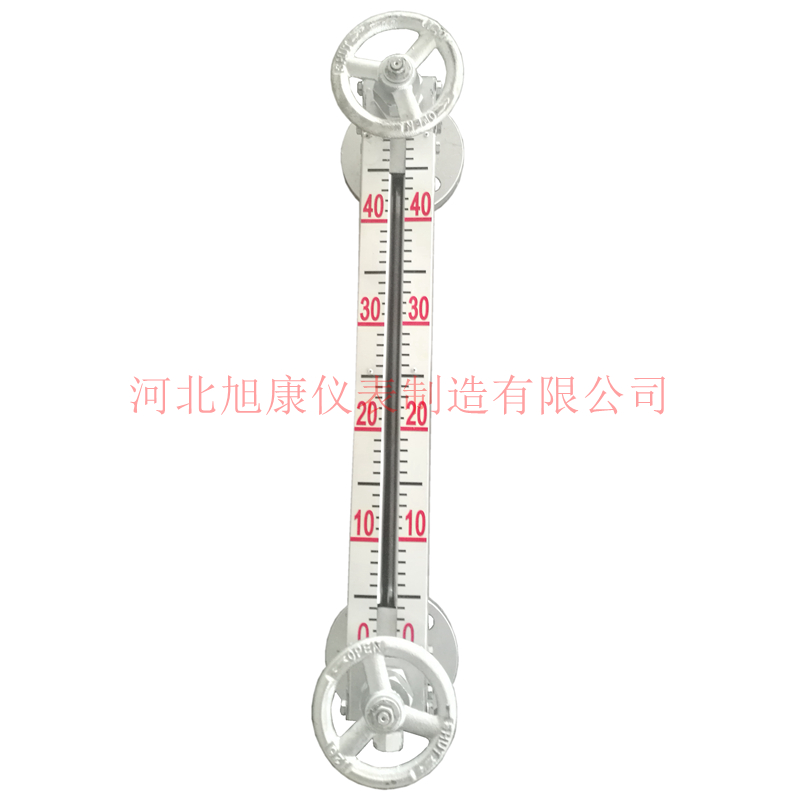

GZS-B 型單色石英玻璃管液位計

GZS-B 型單色石英玻璃管液位計是一種就地顯示液位儀表。石英玻璃管的力學、機械、電氣和光學性能優于普通玻璃管，更由于某種特殊的折射、反射作用使之具有雙色顯示效果，固較普通玻璃管液位計的功能更加優越，可以廣泛應用于測量工業設備中的各種罐、塔、槽、箱內介質的液位高度。尤其適用于高溫、高溫差、高壓力和酸性溶液的液位測量。

GZS-B 型單色石英玻璃管液位計：

1）、測量范圍：300~2200mm

2）、工作溫度：-20~450℃

3）、工作壓力：PN0~6.4MPa

4）、石英管試驗壓力：≤13MPa

5）、表體材質：優質碳鋼或1Cr18Ni9Ti

6）、透光色：自然色

一、GZS-B 型單色石英玻璃管液位計技術參數：
1.特制的99.99%SiO2透明石英管，變形點1077℃，軟化點1730℃，
抗壓強度1170Kgt/cm2膨脹系數5.5×102，
經特殊工藝處理后具有耐高溫、高壓和優良的機械特性；
2.工作壓力：1.6、2.5、6.4、10.0MPa；
3.工作溫度：-50～+550℃　PH：≤7(在低溫低速環境下可≤10)；
4.測量范圍L：300、500、800、1100、1400、1700、2000、3000mm(測量范圍按中心距而制定)；

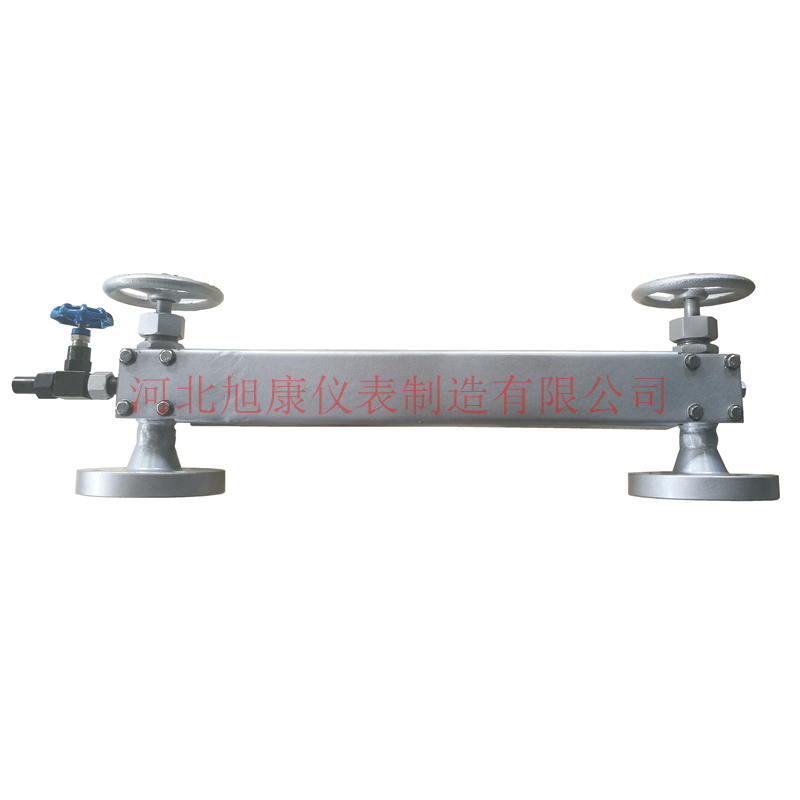

5.伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋；
6.法蘭連接尺寸：采用化工部實施HG20592-20635-97法蘭標準，法蘭尺寸：DN20、PN2.5；
7.用戶采用其他法蘭標準，請說明；
8.石英玻璃管液位計如無特殊說明，一般采用直通型式；
9.如采用針型閥(即Ｃ型)，鋼球自動風痹壓力：＞0.2MPa；
10.重量：10～30Kg；
11.顯示高度與測量范圍關系(顯示高度即標尺高度)。

二、單色石英管液位計訂貨須知：
1.型號名稱
2.規格(中心距L)
3.材質(普通鋼或不銹鋼)

4.安裝形式：法蘭規格。
