VIG-S-EA在線露點分析系統

VIG-S-EA在線露點分析系統技術方案

一：壓縮空氣露點儀使用說明：

 隨著近幾年機械制造和能源化工行業的大力發展，行業暴利時代已經過去，現已進入激烈的競爭時代，各個企業工廠都在努力的提高自己產品的質量以及降低生產成本，提高產品的質量和品質。我公司是專業從事氣體監測和分析儀器儀表的專業廠家，希望我們的服務能為您提高產品質量以及降低生產成本提供幫助，為您在激烈的競爭中有更多的質量優勢和成本優勢。期盼著在不久的將來能與貴公司有良好的合作。

壓縮空氣是僅次于電力的第二大動力能源，又是具有多種用途的工藝氣源，其應用范圍遍及石油、化工、冶金、電力、機械、輕工、紡織、汽車制造、電子、食品、醫藥、生化、國防、科研等行業和部門等。

在許多現代化的工廠里，氣動裝置設備和壓縮空氣的使用越來越普及。在電力行業壓縮空氣也不例外（如氣動執行器、儀用、除灰系統等），壓縮空氣必須經過干燥（吸附空氣干燥器、冷凍空氣干燥機）和凈化處理，如果壓縮空氣含有固體顆粒、水分、油，微生物和有害氣體，容易造成氣動元件的損壞，影響設備的正常運行及壓縮空氣品質的的正常使用，對所以大多數空氣壓縮機都配有干燥和凈化設備。燥設備去除壓縮空氣中的水分，用過濾凈化設備去除壓縮空氣中的其他污染物。 所以為了檢驗干燥設備的效果和壓縮空氣的品質，通常采用露點儀對水分含量進行測量。壓縮空氣通常對于干燥度有較高的要求，即使最普通的冷干機（空氣冷卻器）出口露點應在+5℃以下，壓縮空氣經過干燥凈化后的露點應低于-40℃以下，特殊行業會有更高的要求。所以空壓機干燥機處理后必須選用專業露點儀來進行對水分測量，也可實現對干燥或再生過程的控制進而達到干燥優化和增效節能的效果。

 以維格思科技公司的VIG-S-EA空壓機在線露點分析系統為例，其國外進口傳感器測量范圍在-100℃~+20℃，可以準確的反映露點的變化，達到監控的效果，完全達到了對空壓機干燥度露點測量的要求，從而保證了工廠氣動裝置的安全運行和壓縮空氣的正常使用，是空壓機設備上必選的檢測裝置。

1． 工業級傳感器，抗灰塵和化學氣體，適

合在惡劣環境中工作使用，

2． 方便可靠的校驗方式，節省維護費用，               WGS-TX

3． 長期運行穩定性好，節能效果明顯，

4． 不銹鋼外殼，堅固耐用。

空壓機露點儀-適用于壓縮空氣以及后處理干燥設備及工業氣體制造設備上，適用型阻抗式在線露點分析系統VIG-S-EA，其校準量程范圍為：-100°C+20°C露點（ppmv可選），反應速度快可靠性好。

這款適合于空壓機上的在線露點分析系統，關鍵的性能是它的傳感變送技術。采用的電容濕度變送器與測量電路中的微處理器的結合，誕生出如此完整校驗的、可互換的露點變送器。所有的校驗數據存儲在模塊存儲器中，因而，即使是未曾經過訓練的操作人員，也可以立即著手使用、互換和服務。不論干燥機的露點測量點是在壓力下測量還是常壓下測量，此款空壓機專業露點儀皆可測量，真實反映出工況條件下的（不論是否帶壓）露點值。
       對于壓縮空氣和氣體質量測量，VIG-S-EA露點傳感器都是在授權的實驗室里進行校準的，可溯源到,可朔源到英國NPL和美國NIST。

在 -100~+20°C露點范圍內設有十三個校準點，精度至±2°C露點。的電容濕度傳感技術內在的穩定性，寓意著這款空壓機露點儀能多年可靠地運作, 只需定期對其進行再校準以保持標準溯源性，這一點對于用戶符合自己的質量體系標準是至關重要的。反應速度敏捷，保證了工業過程總是處于實時監控之下，且VIG-S-EA的安裝和運作是非常的簡便。電源采用12 V~28V的直接電源。輸出為4~20mA標準信號，校驗在-100~+20°C露點。所以，一旦輸入輸出被連接好，變送器只需要空氣或過程氣體的采樣，即可履行露點分析測量。

另外可配合我公司的系列便攜露點儀WGS-EA2IS來進行離線測量，隨時和在線露點儀進行比對，以保證測量數據的準確性。

二、技術方案

1、現場工況

現場工況如下：測量壓縮空氣中的露點，管道壓力約3.5公斤和6公斤，氣體采樣點3-6公斤，溫度：25°C。

2、基礎設計數據

3、氣路流程圖

    鄭州維格思電子科技有限公司

4、初步配置清單：

5、預處理系統

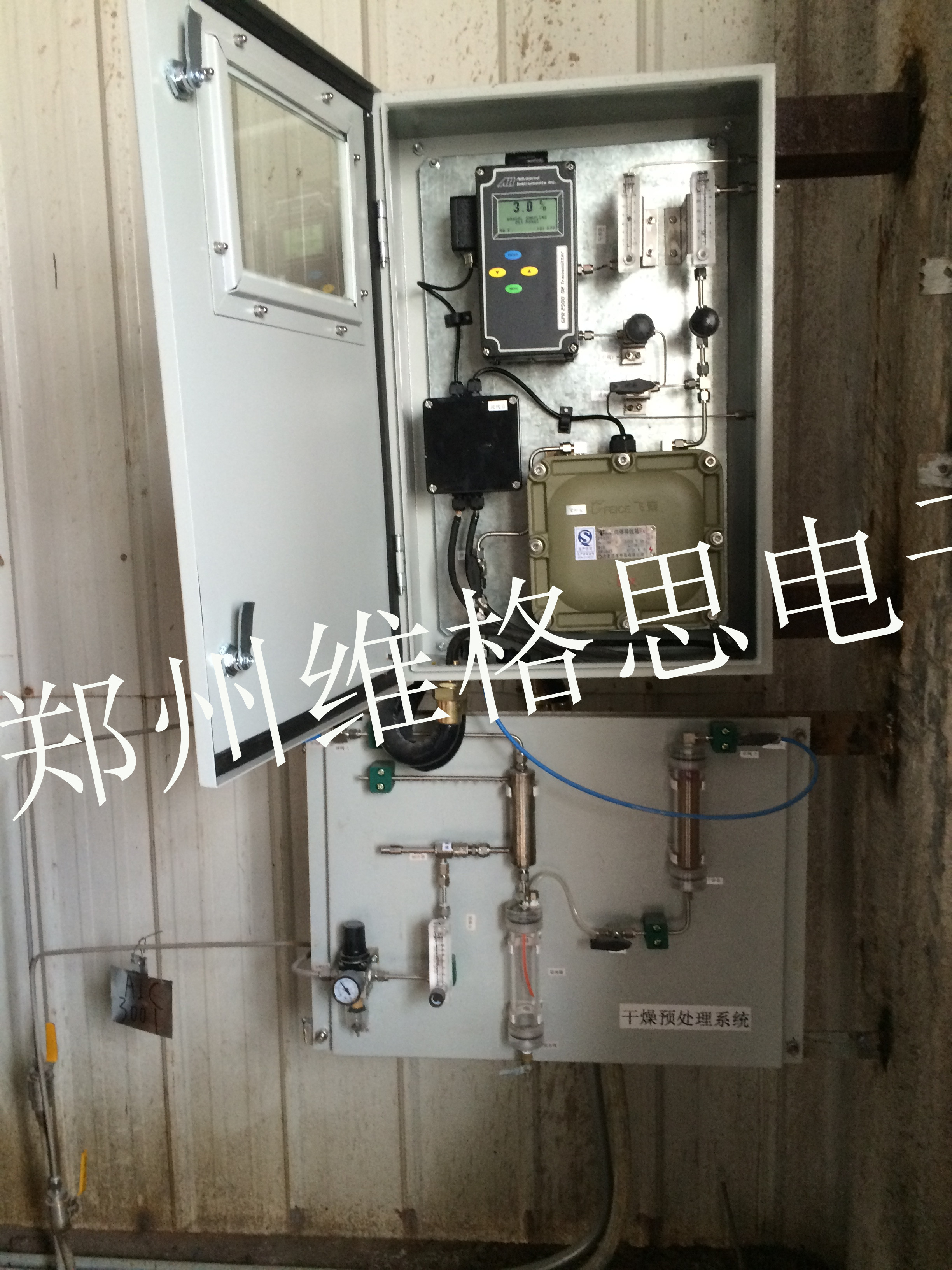

針對現場粉塵大工況惡劣定制的預處理系統，VIG-S-EA系統主要由過濾系統、流量控制系統、傳感器組成。取樣系統可以保證所采集樣氣具有代表性。過濾系統將1微米以上的固體顆粒過濾。樣氣連接管路進氣采用6mm不銹鋼管材料連接，排氣用PFA管，實際長度視現場要求，信號輸出為標準：4-20mA,方式為預留連接。

預處理系統的作用:

進氣管路采用不銹鋼管，保證氣路嚴密性

采用防塵耐腐的進口流量計

防塵不銹鋼殼體，保證長期使用

過濾氣體中的顆粒雜質

延長傳感器使用壽命

控制氣體流量                                       鄭州維格思電子科技有限公司

方便儀器標定

易于儀器維護

保證系統安全運行

三、產品比較

：眾多的業績

   公司產品在國內壓縮空氣行業已經有上百臺

的使用業績，在國內空壓機、干燥機廠家長期配         鄭州維格思電子科技有限公司

套使用，有眾多的現場實際選型和解決方案，

可以針對不同的客戶工況做出合適的解決方案。

第二：的傳感器

露點傳感器儀表均采用的電容濕度傳感

器，它集合了快捷的反應速度，優越的重復性，長期的穩定性以及抵抗污染的承受力等諸多特性。

第三：現場防塵耐腐蝕

   選用經過長時間和實踐應用考驗，電容濕度變送器不銹鋼外殼，堅固防塵，無論對純凈氣體還是復腐蝕氣體場所均能正常工作，再加上防塵箱體取樣系統，更好的

解決現場多塵污染大的工況。

第四：儀器的方便性

   公司所有的儀器，均具有方便些。離線式便攜表，都有內置充電電源，現場測量無需電源，測量安全可靠；在線檢測儀器整體設計，取樣系統化，便于現場安裝和維護。

 第五：儀器數據的可靠性

VIG-S-EA電容濕度傳感器的校驗覆蓋了 -100~+20°C露點全測范圍，使用的電腦控制，內設有十四個校準點，校驗數據記錄存儲在單片存儲器中，因而保證了傳感器的精度和數據的可靠性。

四、 服務承諾書

我們對服務做出如下承諾：

1、安裝前服務：

合同簽定后保證按時到貨。保證提供完全符合合同規定的質量、規格及性能指標的產品。在可能的情況下盡可能提前，并在到貨星期通知用戶，以便用戶準備實驗室及相關設施。

2、安裝調試（本條不適用不需要安裝調試貨物）：

儀器到貨后，負責免費提供專業的安裝、調試。派經驗豐富的技術人員到用戶現場進行整臺儀器的安裝、調試。儀器安裝調試完后，由雙方共同對儀器進行驗收。驗收標準以合同中規定的性能指標為準?，F(xiàn)場操作培訓：現場免費培訓儀器的維護和注意事項。在儀器安裝調試驗收過程中，我方安裝工程師現場免費對用戶操作人員進行基本培訓，培訓內容包括儀器結構介紹、儀器操作使用、日常保養及維護等。

3、維修及保修：

整機系統于安裝調試驗收合格后，自驗收報告用戶簽字之日進入保修期，提供12個月的免費保修期。在接到用戶故障通知后，公司在12小時之內響應并提出處理意見，及時解決出現的問題；在保修期內需要前來維修時，在接到用戶通知后1個工作日內達到用戶現場免費維修，并負責更換由于質量問題且不能維修的部件。

負責儀器的終身維修。對儀器提供終身技術支持。
