EA2-TX-100 兩線制阻抗露點 變送器

 From the Impedance Range 適用于壓縮空氣或工業過程氣體濕度的連續測量堅固可靠的經濟型 兩線制阻抗露點 變送器

簡單經濟的設計

易露變送器Easidew的設計方針是：在滿足用戶所有需要的功能前提下，安

易露變送器Easidew的購買、安裝和運作的費用均很經濟.而低微的安裝費用

源于變送器堅固和簡單的特性。易露變送器Easidew具有出奇高的可靠性和特

別長的工作壽命，因此也就決定了以后運行的低成本。需要做的是定期 對其進行再校準以保持用戶的標準溯源性。密析爾可為用戶組織一個交換程 序，這樣工業過程現場會停止運作。

當下具備兩線制連接的性能

易露變送器Easidew2當下能夠以兩線制回路供電的方式接線，同時對存在的

三線制連接具有完全的兼容性。

特性

?  校準于100~+20°C露點

?  4~20mA線性輸出

設置為量程：

露點-100~+20°C

(-148~+68°F)

水汽成分[0~3000ppm(v)]

?  兩線或者三線制工作

?  反應速度快可靠性好

?  體積小巧，IP66保護級別

(NEMA4)

?  僅重150g

?  工作電源12~28VDC

?  極性反向保護

?  壓力至40MPa

的技術 易露變送器Easidew2性能的關鍵是 它的傳感變送技術。密析爾儀表先 進的陶瓷濕度變送器與測量電路中 的的微處理器的結合，誕 生出如此完整校驗的、可互換的傳 感變送器。所有的校驗數據存儲在 變送器閃存中模塊存儲. 器中，因而，即使是未曾經過訓練 的操作人員，也可以立即著手校 驗、互換和服務?？梢院苋菀椎陌? 易露變送器Easidew2的連接斷開， 從采樣止塊上拆卸下來，而后換上 一個嶄新的完整校驗過的變送器。 另外，易露變送器Easidew2也是易 露在線Easidew2 On-line和便攜式濕 度儀的前部傳感部分。真正堪稱是 靈活性和互換性的簡易測試工 具。

空氣和氣體質量測量 易露變送器Easidew2是在UKAS授 權的密析爾實驗室里進行校準 的，可溯源到。在-

100~+20°C露點范圍內設有十三

個校準點，精度至±2°C露點。先

進的密析爾陶瓷濕度傳感技術內 在的穩定性，寓意著易露變送器

Easidew能多年可靠地運作, 只

需定期對其進行再校準以保持標 準溯源性，這一點對于用戶符合 自己的質量體系標準是至關重要

的。易露變送器Easidew反應速度

敏捷，保證了工業過程總是處于

實時監控之下。

運作簡便

易露變送器Easidew的安裝和運作是如此的簡便。電源為12 V~28V的直接電源。

輸出為為線性的4~20mA信號， 使用簡單的軟件，用戶可以設置輸出。改變-

100~+20°C或-148~+68°F露點的量程，或者輸出0~3000ppm(v)。所以，一旦輸

入輸出被連接好，變送器只需要空氣或過程氣體的采樣，即可履行測量。

易露變送器Easidew測量采樣氣體的水蒸氣壓力，它能在壓力至40MPa以內的情 況下，讓用戶地確定實際露點的出現。流量(1~5 NL/min)對于測量精度并 不關鍵，雖然工作在較高的采樣流量時反應速度當然能得到改善。

請注意：密析爾儀表一直在不斷提高產品性能及服務。在你閱讀此數據表時，內容可能已經有所滯后。因此請來電確認你所擁有的數據表是 版本。

堅固而又輕巧的結構 易露變送器Easidew2結構材料為316不銹鋼，帶栓系密封和 壓蓋的電纜連接器，環境保護等級IP66 (NEMA4)。其堅固 的結構足以勝任工業場合應用；而其輕巧的150 g重量，又 足以獨立支撐連接到6 mm或?”的采樣管路而無需任何附 加安裝支架。因此，該變送器的安裝運作是該設計主要的 得益處。

自我診斷 在萬一出現故障的情況下，植入在易露變送器Easidew2的 微型芯片會以出錯方式給出智能的信息?？梢跃妥兯推鞒?錯、低于測量范圍，超出測量范圍等狀態預設出錯信號， 用戶因此能容易地辨別問題產生來源，進行糾正，盡快恢 復正常運行

易露Easidew系列 密析爾還能提供基于我們的陶瓷技術上的在線和便攜 式露點測量等一系列位濕度儀。由于這三種產品采用 了同樣的變送器加工技術，從而取得非常簡便的互換性。 如用戶需要監控工業過程中不同測試點，有些可能要求有 就地顯示，其它可能將mA直接送到中央控制系統，那么易 露系列Easidew2是最理想的解決方案。易露Easidew便攜式 能接近空氣和過程氣體，使就地定點檢查變得非常容易。 易露Easidew2濕度儀可對氣體露點進行連續的工業過程測 量。為了保持溯源性，對于三種產品用戶只需庫存一種變 送器－既易露Easidew2。

選件：

顯示面板-一個帶數字顯示的經濟型面板或者臺式測量表，模擬

量輸出及兩路報警繼電。顯示和輸出可以被設置為露點（°C 或者

°F）或者ppm水汽成分-產品代碼 EA2-OL-100

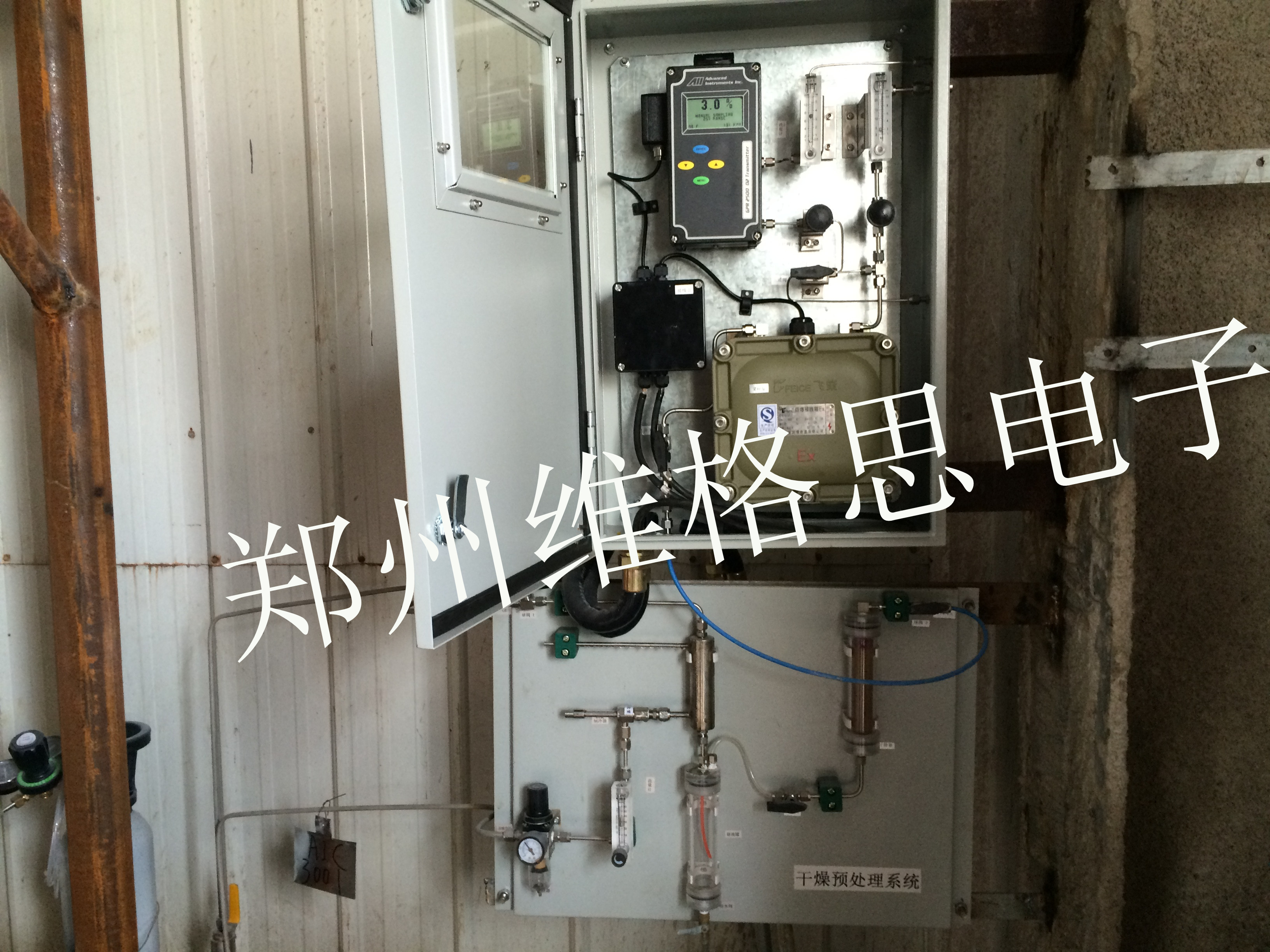

Easidew采樣系統-一個完整的采樣系統，帶有過濾和流量控制，

測量帶壓或者常壓下的露點-產品代碼9990278

采樣套桶-不銹鋼采樣套桶里安裝Easidew變送器，帶有1/8”NPT接

口-產品代碼9960665

更換的HDPE防護套-一包10個HDPE防護套-產品代碼-EA2-HDPE-

10

燒結防護套-不銹鋼燒結防護套，保護陶瓷傳感器（代替標準的

HDPE防護套）-產品代碼9980237

技術參數

變送器形式： 密析爾的陶瓷濕度變送器

校驗范圍：  -100~+20°C露點 電源： 12~28 VDC

輸出：      4~20 mA電流源覆蓋整個露點范圍 露點 -100~+20°C

ppmV 0...3000 精度：   ±2°C露點 工作溫度： -40~+60°C 溫度系數： 具有溫度補償 工作壓力：  40 MPa

流量：      安裝在標準的采樣套桶里時1~5Nl/min；直 接插入方式時0~10m/sec

安裝方式為直接插入時：0~10 Nlmin-1

互換性：    變送器完全可互換

傳感器防護：HDPE防護套<10?m

80 ?m燒結防護套 optional

環境保護：  IP66對應于標準BS EN 60529(1992)

NEMA 4對應于標準NEMA  250-2003

重量：     0.15 kg

出錯情況指示：  情況            輸出 (出廠已編程) 變送器出錯   23 mA

低于露點范圍     4 mA 超出露點范圍    20 mA

Easidew變送器產品代碼 標準變送器：EA2-TX 非標準量程：EA2-TX-w/xyz w=零點值

x=滿量程值

y=單位（C = °C 露點, F = °F 露點 & P = ppm(v)

z=轉化為ppm(v)的壓力,單位BarG 空白 = 0 BarG
