可變車速轉速車載數據轉換ECU模擬器裝置設計與開發

先找個STM 32的芯片，采用C8T6即可，然后配齊 電源接口線,OBD母頭，然后制作一個緊湊一點的PCBA。

開發一個上位機的系統軟件，讓他將汽車常用的數據跑起來，例如車速、轉速、電壓等，采用變化值，否則，就無法達到原車的效果。

采用汽車標準的CANBUS協議，固定的數據流格式對外發送，老款的普桑、捷達采用的KWP協議，軟件可以兼容，新桑塔納、捷達、愛麗舍、中興皮卡及其他車型均采用CAN協議即可。

將板型畫好，用個家用回流焊爐，將配置好的物料物料貼片上去，為了刷機和測試，預留 LED工作指示燈。

汽車協議數據格式的數據流定義如下：

數據序號+數據名稱+單位，用英文逗號隔開，OBD數據流不帶單位，采用10進制明文傳輸。

1電瓶電壓V

2發動機轉速rpm

3行駛車速Km/h

4節氣門開度%

5發動機負荷%

6冷卻液溫度℃

7瞬時油耗（怠速）：L/h    （行駛）：L/100km

通過車速判斷當前怠速狀態或行駛狀態

8平均油耗L/100km

9本次行駛里程km

10總里程km

11本次耗油量L

12累計耗油量L

13當前故障碼數量

14本次急加速次數Times

15本次急減速次數Times

保證每一包都發送出這15個數據，因?yàn)槠?/span>ECU上的數據比較多，所以為了保證數據的正常，我們做這樣的定義。

可變車速轉速車載數據轉換ECU模擬器裝置固定數據格式為：

（行駛狀態下數據變化）

>$OBD-RT,12.1,1710,22,16.86,16.86,71,7.15,88.19,0.15,2,0.01,1.93,0,0,0

>$OBD-RT,12.1,1390,20,16.86,16.86,71,7.15,88.19,0.15,2,0.01,1.93,0,0,0

>$OBD-RT,12.1,1540,18,16.86,16.86,71,7.15,88.19,0.15,2,0.01,1.93,0,0,0

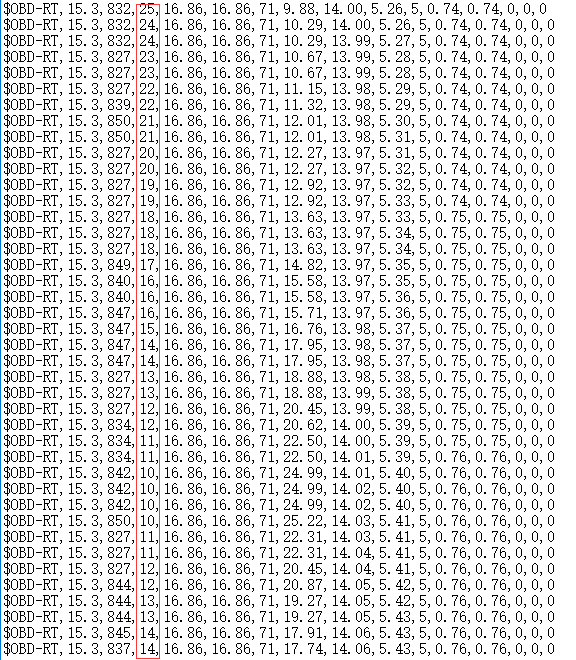

可用XCOM串口工具軟件測試，通過OBD輸出CANBUS的數據流保存為TXT格式。

這些變化，主要是車速及轉速部分，恒定在10-25之間平滑轉換，模擬原車駕駛真實場景。

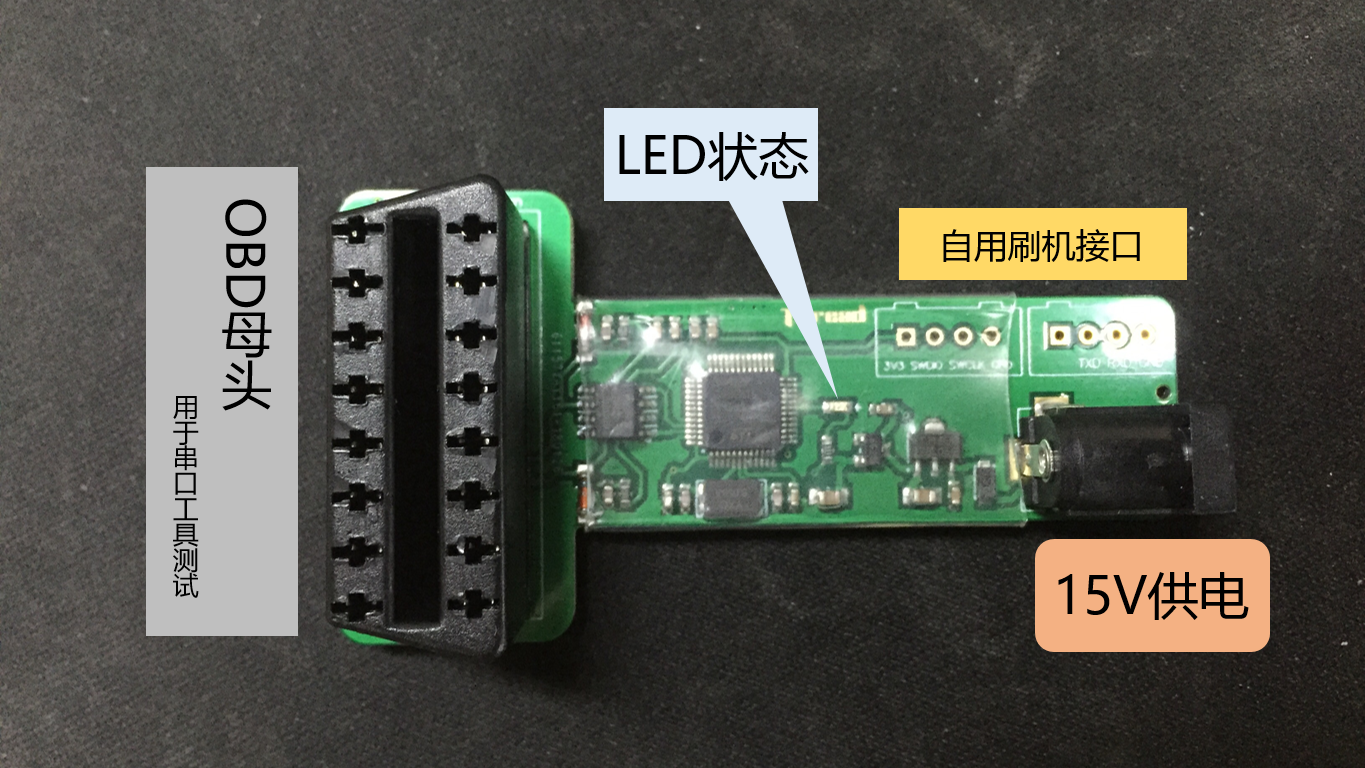

圖示為安裝后實車安裝的比例及大小 ，外接電源采用15V的適配器，因?yàn)槠圏c(diǎn)著火以后，平均電壓在13-15V 左右，這才是正常的汽車電瓶工作狀態的電壓。12V是汽車熄火狀態，汽車啟動電壓是 10.8V，否則就打不著火了，除非汽車電瓶老化，這個值也是作為參考，根據各類不同的車型會有不一樣?？勺冘囁俎D(zhuǎn)速車載數據轉換ECU模擬器裝置主要用于實驗室開發，數據驗證，調試與測試，可集成于車載系統、后臺管理系統及系統平臺數據傳輸。
