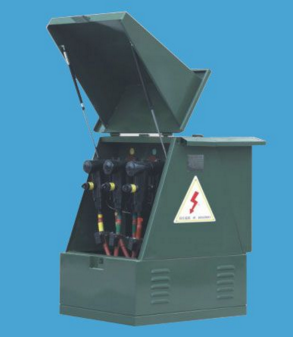

10KV歐式電纜分支箱 10KV歐式電纜分支箱帶開關

10KV歐式電纜分支箱帶開關是近幾年來廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門、利用穿墻套管作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合 DIN47636 標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

功能和特點：

全絕緣、全密封、全防護、全工況。10KV歐式電纜分支箱帶開關

進出線靈活，實際應用最多有8分支進出線?？购樗?、抗污穢、抗凝露、抗凝霜、耐腐蝕。體積小、結構緊湊、安裝簡單、操作方便。可安裝帶電指示器，提示操作人員線路帶電?？砂惭bSF6開關?？砂惭b電纜型故障指示器，便于迅速查找電纜故障。有多種箱體材質可選擇：普通鋼配軍品綠色、鏡面不銹鋼、不銹鋼配軍品綠色。

DFW系列10KV開關電纜分支箱是由12kV電纜附件、SF6負荷開關、12kV電器元件、二次元件和箱體組成的高壓成套電器設備，充分靈活運用了電纜接插件串聯并聯的優勢，根據用戶需要進行可靠組合，實現了全密封、全防護、全絕緣、防凝露、防塵埃、抗腐蝕、免維護的特性，可在戶外全天候運行，選用于供電網絡中電纜的聯接、分接和電能的轉移、分配。

DFW-12系列10KV電纜分支箱使用環境：

溫度：-40度至+70度，低于-40度請與我們聯系

濕度：日平均相對濕度不大于95%，月平均值不大于90%

飽和蒸氣壓力日平均值不大于2.2Kpa,月平均值不大于1.8Kpa

海拔不超過2000米，如超過使用請與我們聯系

周圍空氣沒有明顯受到塵埃、煙、腐蝕性或可燃性氣體、蒸氣或鹽霧的污染

外絕緣耐污穢等級為II級、無經常性的劇烈震動

DFW-12系列10KV電纜分支箱技術參數：

  序號     項目     參數

  1     額定電壓     12kV

  2     額定電流     630A

  3     工頻耐壓     42kV

  4     雷電沖擊電壓     105kV

  5     熱穩定電流     20kA/2s

  6     回路電阻     ≤60μΩ

  7     防護特級     Ip43   系列10KV電纜分支箱    系列10KV電纜分支箱

用 途

廣泛使用于：城市工業園區、城市住宅小區、城市商業中心、礦區和鋼鐵、汽車、化工、水泥等大型企業以及其他場合的10kV電纜配網系統中環網聯接配電網，是城網改造的理想設備。

訂貨須知

請注明所選用電纜分支箱的型號、進出線數目、備用回路數量、電纜的標稱截面;

保護裝置要求：如無要求則按本公司標準供給;

 箱體外殼要求及外殼顏色：如無要求則按本公司標準供給。 10KV歐式電纜分支箱

，于交流12kv電纜系統的電纜節點處，用以分配電能。其聯接方式簡單、方便，具有全絕緣、全密封、耐腐蝕、免維護、安全可靠、體積小、重量輕、造型美觀、無油化、安裝簡單、接地靈活、無任何帶電部分等特點，以技術解決了電纜“T”接、環網供電多路進出線等難題。產品形式可分為帶開關分支箱，歐式分支箱和美式分支箱。其進出線電纜連接均采用全絕緣型電纜接頭；安裝簡便，使用可靠。外箱表面均采用靜電噴塑工藝加工，美觀，大方，可按不同的環境選擇不同的顏色加工。箱內均具有相應的電纜固定夾及接地端子。
