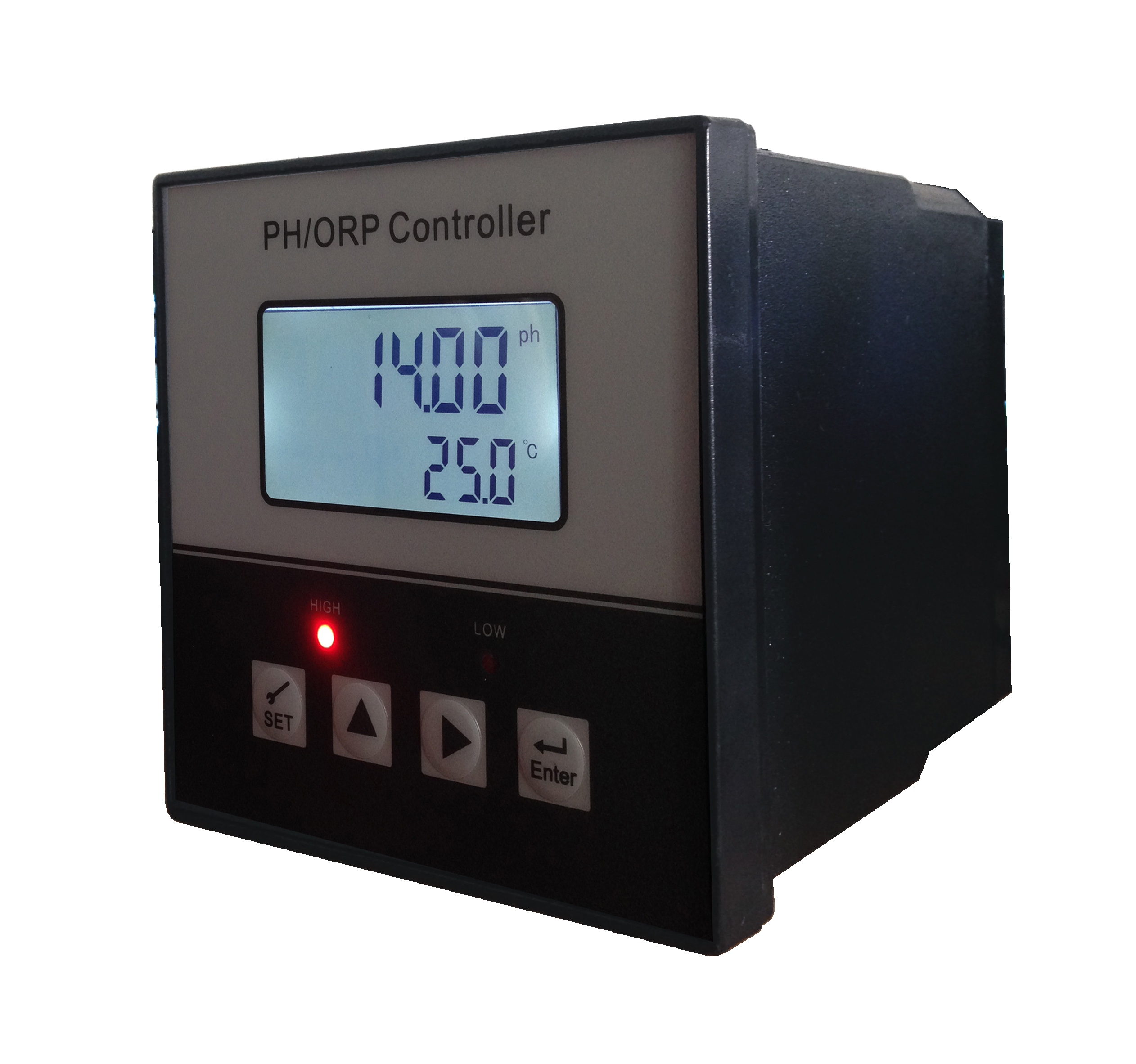

PH POC-10SL型PH/ORP分 PH/ORP分析儀、酸度計

PH10RC/ORP分析儀、酸度計

一、技術指標

測量對象	pH	ORP
量程	0~14pH	-1999~1999mV
分辨率	0.01pH	1mV
度	±0.05pH	±1mV
穩定性	≤0.02pH / 24H	≤1mV/24H
電極校準	兩點自動校準	/
標準液	6.86/4.00/9.18	/
溫度補償方式	手動設置溫度補償或自動溫度補償
開關控制	2路繼電器
繼電器規格	交流250V/5A
輸出信號	光電隔離4-20mA輸出，負載能力≤300Ω
	0~14pH	-1000~1000mV
電源輸入	交流220V，50Hz
輸入阻抗	≥1x1012 Ω
尺寸	96x96x112 mm
通信方式	RS485通信
工作條件	①環境溫度：-5 ~ 55℃ ②空氣相對濕度：≤90% ③除地球磁場外周圍無強磁場干擾




























二、儀表安裝說明
1、在儀表柜或安裝面板上開出一個92x92x110的安裝孔。
2、將儀表插入安裝孔，固定螺絲，如圖2-1所示。



三、電極安裝方式
       常見安裝方式示意圖：

                                   圖3-1

注意事項:
1、請不要把PH電極直接投入水中，應使用電極安裝支架或流通杯。（適用于沉入式安裝或流通式安裝）。
2、安裝前請務必使用生料帶（NPT3/4螺紋處）做好防水封閉工作，避免水進入PH電極中，造成PH電極電纜線短路。
3、如需接長電極的電纜線，請選用的電極纜線，加長時注意小心剝線和接線。

二、設置
4.1 設置
長按setup鍵兩秒以上，然后松開按鍵，系統進入設置模式。顯示屏的最下方有相應的按鍵功能提示，您可以根據需要來設置相應參數。
4.2 參數值設置
設置參數時，通過按enter鍵移動數字下方的三角形標記來切換要修改的數值位，通過“▲”和“▼”鍵修改相應數值位。
4.3 工作模式
在設置界面選擇“工作模式切換”切換ORP和PH測量模式。

4.4 恢復出廠設置
在設置界面選擇“恢復出廠設置”就可以將參數恢復到出廠時的狀態。

4.5 顯示設置
在設置界面選擇“顯示”，可以設置顯示界面的背景顏色和字體顏色。

五、儀表設置 —— PH部分
5.1 PH校準
    PH校準采用兩點校準法，校準前先用蒸餾水清洗電極，然后配好校準緩沖液（配置校準緩沖液切勿使用自來水，有可能無法校準或校準不準確），并準備好校準過程中清洗電極使用的蒸餾水。校準過程如下：
 1、長按“setup”兩秒以上，松開按鍵，進入設置界面，選擇“PH設置”-“PH校準”，進入校準界面。
   2、根據提示將清洗干凈的電極放入PH=6.86標準液中，輕輕攪拌幾下，等待儀表顯示穩定后，按enter鍵開始標定。（也可以按setup鍵跳過該點標定）
   3、標定結束后，儀表會顯示標定結果。標定成功后按“setup”繼續下一點校準。
   4、將電極從標準緩沖液pH6.86中取出，清洗干凈，并用濾紙吸干，然后將電極插入標準緩沖液pH4.00（或pH9.18）中，輕輕攪拌幾下，等待儀器顯示數值穩定。
儀表自動識別標準液。按enter鍵開始標定。（也可以按setup取消標定）
   5、標定結束后，儀表會顯示標定結果。

5.2 繼電器輸出設置
高點繼電器是當顯示數值大于繼電器控制點的數值（H）時吸合，低點繼電器是當顯示數值小于繼電器控制點的數值(L)時吸合。參數H和L可以根據需要設置。H和L需要配合遲滯量D使用。
高點繼電器在PH值大于H+D時閉合，低于H-D時斷開。
低點繼電器在PH值大于L+D時斷開，低于L-D時閉合。
在設置界面選擇“PH設置”，然后選擇相應繼電器設置選項就可以設置高點、低點和遲滯量。
5.3 溫補模式設置
在設置界面選擇“PH設置”-“溫補設置”就可以選擇溫補方式以及設置手動溫補模式下的溫度值。
在自動溫補模式下，請外接NTC10K溫度傳感器。
在手動溫補模式下，請?jiān)O(shè)置好溫度值。
溫度范圍 0-99.9℃。
5.4 零點遷移
在設置界面選擇“PH設置”-“差值”來設置零點遷移值。
5.5 自助校準
    當現場沒有標準溶液，但有已知PH值的溶液時，可以使用自助校準功能來校準參數。在設置界面選擇“PH設置”-“自助校準”，輸入實際溶液的PH值來校準。
5.6 RS485通信地址設置
 在設置界面選擇“遠傳設置”-“RS485地址”就可以485通信地址了。地址范圍0-32。
5.7 電流4-20ma對應值設置
在設置界面選擇“遠傳設置”-“4ma(PH)”設置4ma電流對應的PH值。選擇“20ma(PH)”項設置20ma對應的PH值，對應值可任意設置。
六、儀表設置 —— ORP部分
6.1 高低點繼電器設置
ORP部分繼電器的設置與PH部分相似。
在設置界面選擇“ORP設置”，進入ORP參數設置界面，選擇對應的繼電器控制選項進行設置即可。
6.2 RS485通信地址設置
    在設置界面選擇“遠傳設置”-“RS485地址”就可以485通信地址了。地址范圍0-32。
6.3 ORP校準
一般情況下ORP無需校準，直接使用即可。如果你對ORP的測量結果有懷疑時,可以配置標準液來判斷ORP電極和儀器的好壞。
ORP電極（鉑或金），表面是光亮的，鉑或金的表面受污染會導致測量不準和響應慢。此時請嘗試清洗，清洗方法如下：
(1) 對無機物污染，可將電極浸入0.1mol/L稀中30分鐘，用純水清潔，再浸入電極浸泡液中6小時后使用。
(2) 對有機油污和油膜污染，可用洗滌劑清洗鉑或金表面后用純水清洗，再浸入電極浸泡液中6個小時后使用。
(3)鉑金表面污染嚴重表面形成氧化膜，可用牙膏對鉑或金表面進行拋光，然后用純水清洗，再浸入電極浸泡液中6小時后使用。
6.4 電流4-20ma對應值設置
    在設置界面選擇“遠傳設置”-“4ma(ORP)”設置4ma電流對應的ORP值。選擇“20ma(ORP)”項設置20ma對應的ORP值，對應值可任意設置。
七、接線說明

1	低點控制
2	低點控制
3	高點控制
4	高點控制
5	電源DC24V-
6	電源DC24V+
7	電源AC220V(N)
8	電源AC220V(L)

9	測量電極（紅色線）
10	空
11	空
12	參比電極（黑色線）
13	溫補
14	溫補
15	4-20ma輸出+
16	4-20ma輸出-




















注：當選配RS485輸出時，端子15對應A+，端子16對應B-
八、注意事項
1、次使用或長期停用的電極，使用前請?jiān)?mol/L KCL溶液中浸泡24小時以上。并配合儀表校準。
2、測量時，應先在蒸餾水中（或去離子水）洗凈，并用濾紙吸干水分，防止雜質帶進被測液
3、檢查接線端子處是否干燥，如有沾污，請用擦拭，吹干后使用。接線端子一定要保持干燥，否則會影響測量。
    4、應避免長期浸泡在蒸餾水或蛋白質溶液中，并防止與有機硅油脂接觸。
    5、使用時間較長的電極，它的玻璃膜可能變成本透明或附有沉積物，此時可用洗滌，并用水沖洗。
    6、電極需要經常清洗，并配合儀表校準。
7、校準時，請將儀表先通電預熱半小時到一小時。
8、在保養良好的情況下，電極一般可以使用一年左右，請注意及時更換。
9、儀表內的繼電器為小電流繼電器，如需控制大電流設備，請外加

更大電流的控制設備?？刂齐姍C(jī)等感性負載時請使用中間繼電器。
