概述

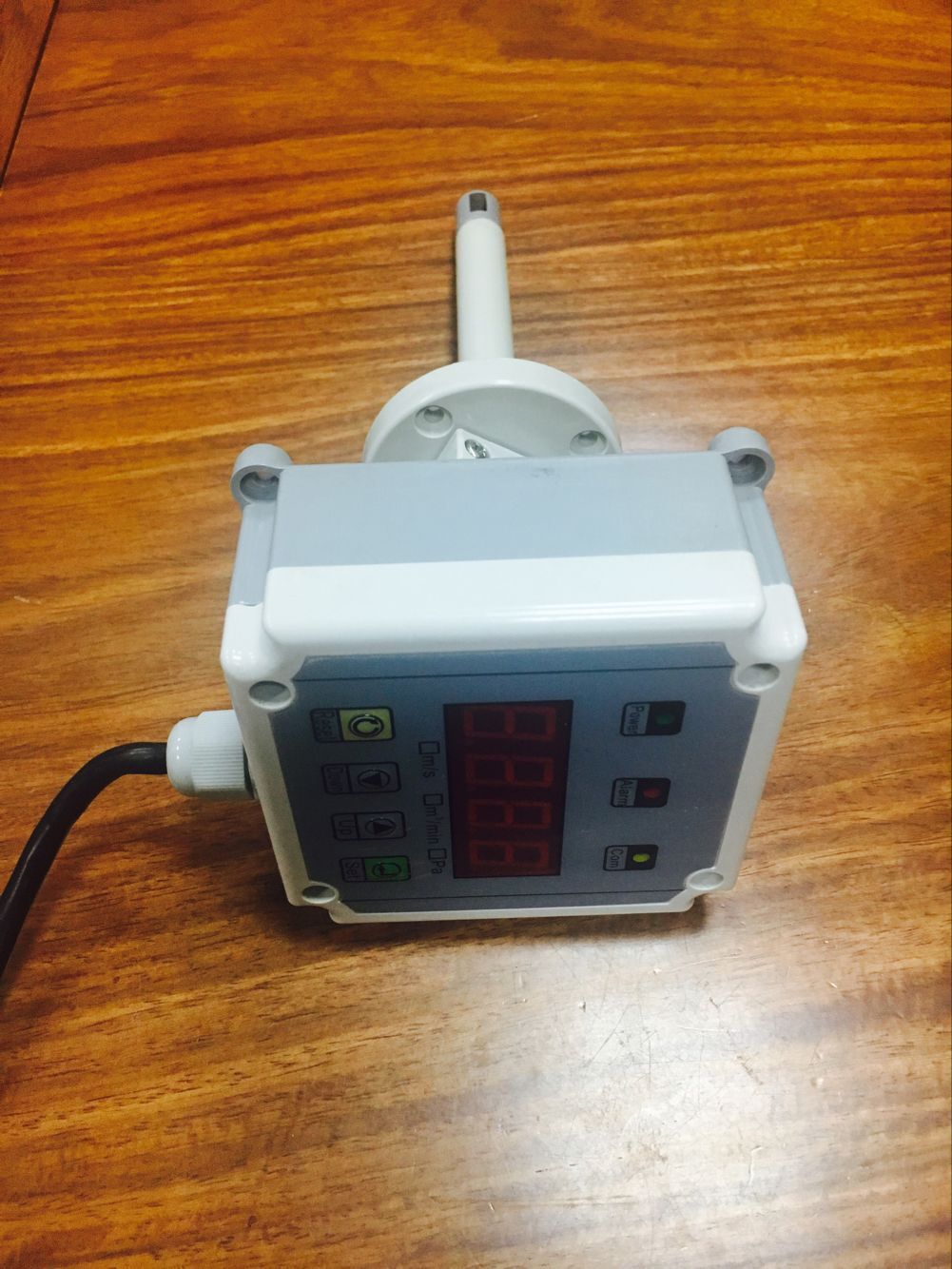

本公司所生產的RCFS系列風速變送器，采用高精度、低偏移性的熱體傳感器，具有精度高、耐腐蝕、長期穩定性高等特點。外殼采用耐高溫防腐材料，以適于在惡劣環境下使用。相比傳統的風速傳感器相比，其重復性、高低風速跟隨等性能都有較大的優勢。本系列風速變送器采用全量程標定，線性補償和溫度補償均為數字化實現。

測量介質：各種氣體

典型應用： 制藥廠、實驗室、通風系統、

           熔爐通風系統

工作電源：24V（DC&AC）

量程：1m/s、

       5m/s

       10m/s

   15m/s

       20m/s

       30m/s

       40m/s

       55m/s

       75m/s

精度:±4%(溫度在15～30℃，其它溫度為5%)

溫度范圍：-10℃～80℃

分辨率：0.01m/MPS

響應時間：5s

輸出方式：電壓0～10V

          電流4～20mA

          RS485通信（三者選其一）

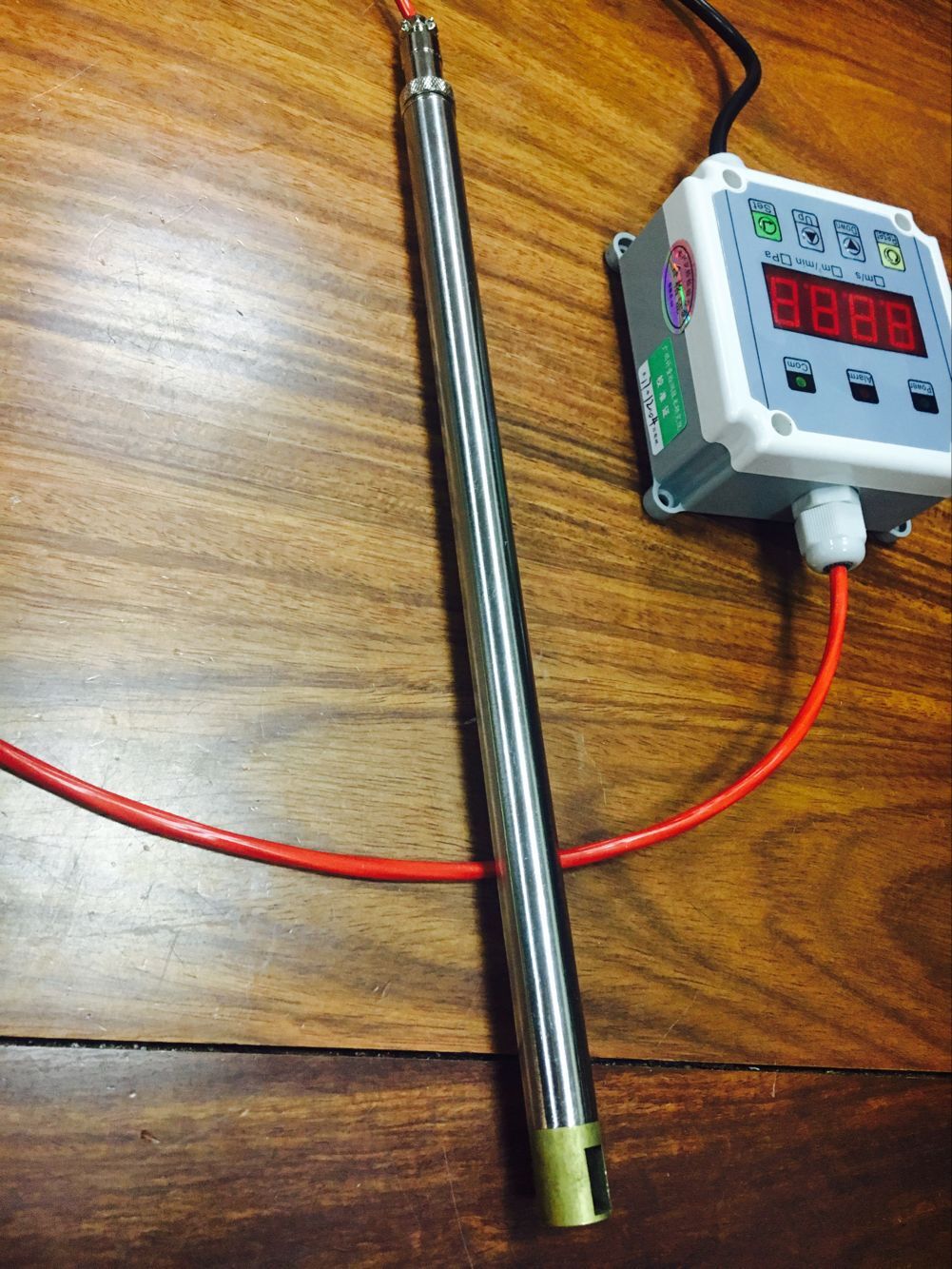

探頭長度：150mm，可加長（150mm的整數倍）

防護級：IP20

選型指南

 RCFS系列風速測量?jī)x根據風速量程、探頭長度的不同其規格如下：

RC F   S.xx .xx.x .E   帶顯示

此為信號輸出方式（I、V）

             此為探頭長度，單位mm

                      此為量程，單位m/s

                      此代表熱式風速

                       此為風速代碼

                      此為公司標示

例如探頭長為150mm、量程為10m/s、電流式輸出，帶顯示的熱式風速變送器為：

   RCWD8210150IE

注：探頭長度在選型時是定為150mm的整數倍。

接線圖

                V+

                GND

                VB

                IA

V+、GND為24V工作電源輸出端；

VB、GND為電壓信號輸出端，VB為正；

IA、GND為電流信號輸出端，IA為正；

VB、IA分別為RS485通信B、A的接口。

顯示界面

RCWD系列風速變送器（帶顯示）存在以下幾個工作狀態：

*注：風量測量模式時才有管道長與寬的設置，圓管時將其一設為管的直徑，另一設0。

安裝尺寸
