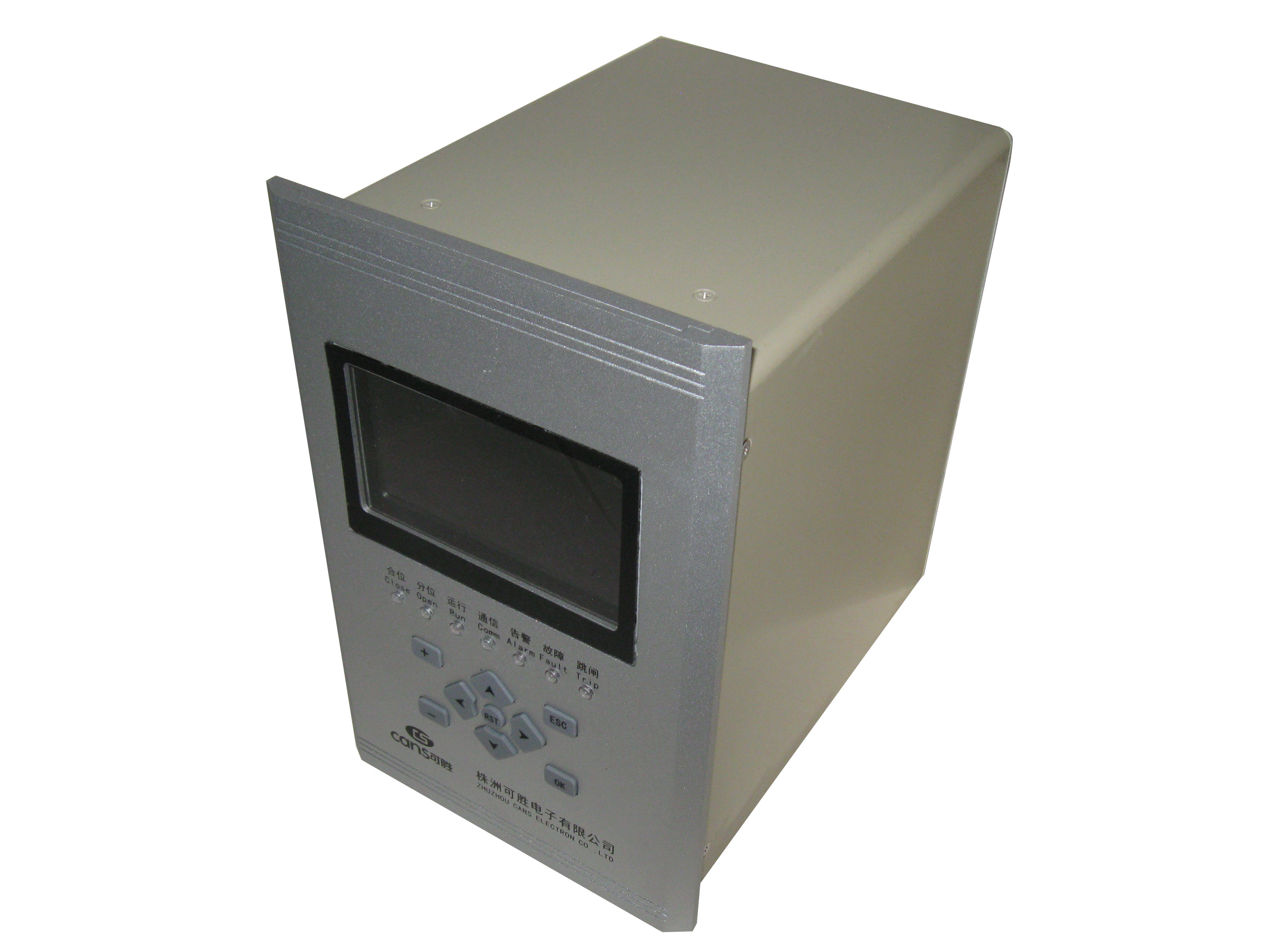

CSW-831B 微機發電機后備保護測控裝置 兼容SEEC-831B 湖南株洲可勝電子廠家直銷

裝置簡介
CSW-831B 微機發電機后備保護測控裝置是株洲可勝電子有限公司為適應本國電氣成套事業發展的需要，積累多年電力自動化產品開發經驗，吸收國內外技術，向廣大電力成套廠商推出的一款豪華型微機保護裝置?？捎糜谧冸娬?、發電廠、高低壓配電及廠用電系統，也可以和其它保護、自動設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
裝置特點

• 適用于110kV及以下電壓等級電網的保護、控制、測量和監視
• 采用金屬全密封式結構，具有良好的抗震、防塵、抗干擾性能
• 可應用于變壓器高后備保護，也可應用于變壓器低后備保護
• 默認100V測量電壓，也可根據客戶需要，選擇直接測量380V電壓，節省PT
• 具有RS485和以太網兩種通訊方式，并集成了MODBUS標準通信規約
• 默認遙信電源由裝置外部提供DC200V，可以根據客戶需要配置成內部電源或DC24V、DC110V等電壓等級
• 提供10組相互獨立的可編程SPST輸出口和2個可以編程的LED指示燈，可像PLC一樣靈活配置輸出口
• 提供IRIG-B碼校時和通訊校時兩種校時方式，其中IRIG-B碼校時的精度小于或等于1ms，通訊校時的精度提高到毫秒級
• 4U筒式機箱，嵌入式安裝，外形美觀，安裝方便
• 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
• 默認中文界面，可根據客戶需要，選擇英文界面，人機界面清晰易懂，操作整定方便
• 4.3寸彩色大液晶顯示屏，顯示主接線圖、開關和隔離刀、地刀的實時位置，同時顯示測量實時值
• 電壓、電流、功率、電度和功率因數的測量精度達到了0.5級，測頻偏差0.02Hz。
• 采用頻率跟蹤技術，實時監視系統頻率的變化，實時調整數據采樣的時間間隔，可以*基頻波動引起的計算誤差，能保證在基頻偏離工頻50Hz很大的情況下準確計算出當時系統的基頻分量、諧波分量和序分量
• 能為用戶提供用于事故分析診斷的掉電不丟失的20個故障錄波文件和80條SOE事件。其中故障錄波的長度為故障前2個周波和故障后10個周波，實時記錄包括9個交流量、16個開入量、10個開出量、所有保護模塊的狀態；SOE除了記錄各種保護動作信息外，還記錄經過濾波的開入變位、裝置自檢錯誤、信號復歸等信息
• 裝置供電電源、控制回路均為交直流兩用，裝置電源適應AC/DC110V或者AC/DC220V
• 外形小巧精細、結構合理，全部采用工業級元器件、多層板技術和SMT工藝 ，所有與外界的連接均做到了充分的電氣隔離，并內置抗雷擊保護電路和電源濾波器，專業的EMC設計，使產品具有很高的電氣性能
• 超低功耗

• 過流一段保護(可選擇經低電壓、負序電壓閉鎖，帶突變量啟動)
• 過流二段保護(可選擇經低電壓、負序電壓閉鎖)
• 過流三段保護(可選擇經低電壓、負序電壓閉鎖)
• 零序過流保護
• 過負荷保護
• 定子接地零序過電壓保護
• 低電壓保護
• 過電壓保護
• 失磁保護
• 低頻保護
• 高頻保護
• 勵磁電壓低保護
• 勵磁電壓高保護
• 逆功率保護
• 轉子一點接地保護
• 轉子兩點接地保護
• PT 斷線告警
• 控制回路斷線告警

• 發電機出口側三相測量電流和相位
• 發電機出口側三相保護電流和相位
• 發電機出口側三相電壓和相位(包括線電壓和相電壓)
• 發電機出口側零序電壓(U0)和相位
• 發電機出口側零序電流(I0)和相位(外接零序PT、CT)
• 發電機出口側正序電壓(U1)和負序電壓(U2)(由三相電壓計算產生)
• 發電機出口側正序電流(I1)和負序電流(I2)(由三相保護電流計算產生)
• 發電機出口側頻率(采集于A相電壓)
• 發電機出口側有功功率、無功功率和功率因數
• 發電機勵磁電壓
• 發電機轉子接地電阻
• 乒乓電壓差值(U1-U2)
• 14 路遙信開入采集可以像PLC一樣靈活配置
• 斷路器位置信號
• 內部帶防跳繼電器和斷路器操作回路
• 10路開出可以像PLC一樣靈活配置

• 一路高速RS485現場總線，MODBUS-RTU通訊規約，通訊速率1200、2400、4800、9600、19200、38400可選
• 兩個標準以太網口，采用TCP/IP通訊
• 一路對時輸入，采用RS485電氣標準接收IRIG-B信號
