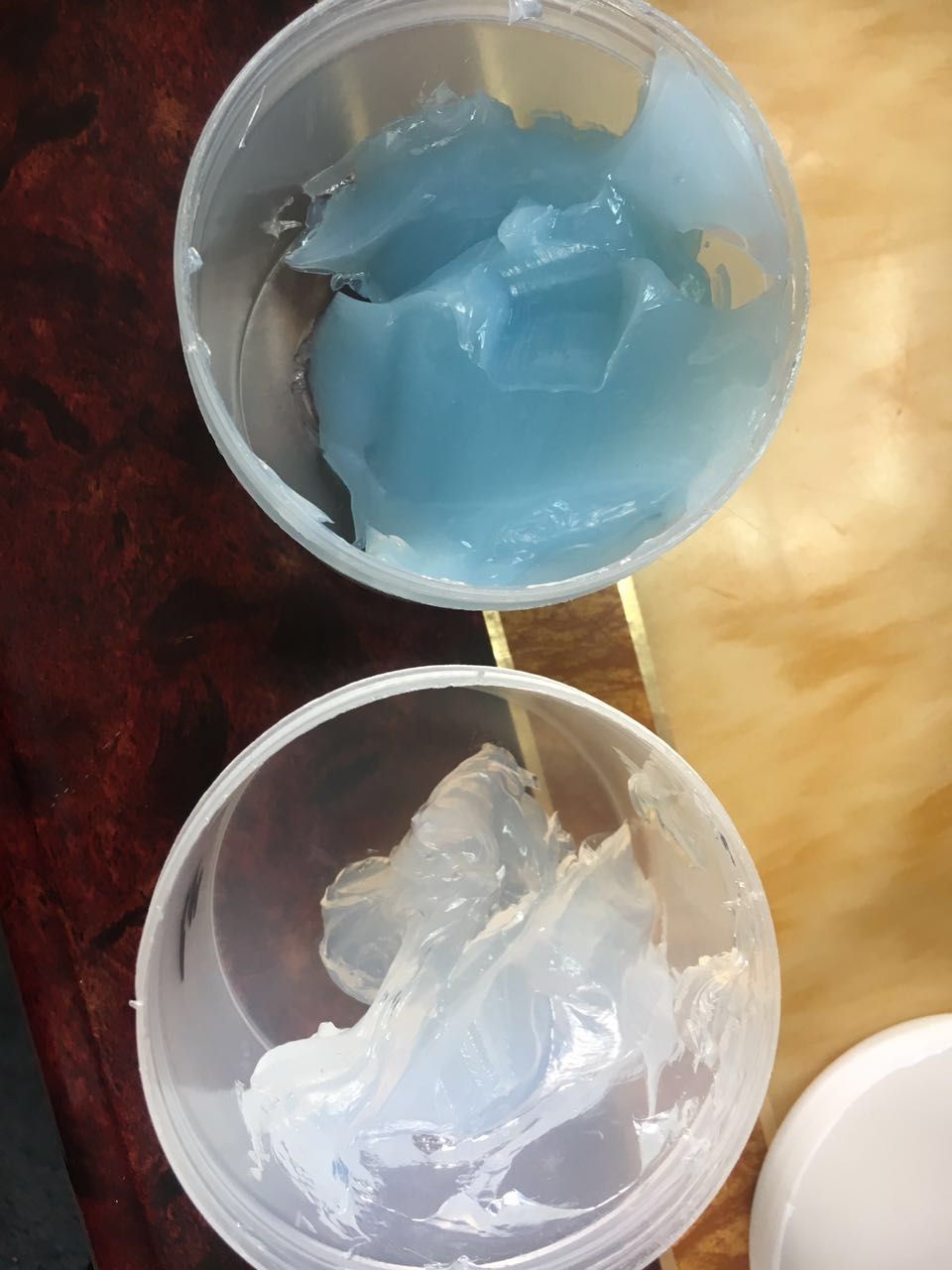

安米微納T507B無(wú)水透明粉，粒徑800目，透明填充，增硬耐磨，吸油值低

傳統(tǒng)配方

A組份：不飽和樹(shù)脂 40%+填充粉60%，穩(wěn)定劑、補(bǔ)強(qiáng)劑及色料若干；

B組份：BTO（*）++/及少量觸變劑。

生產(chǎn)工藝

立式盤(pán)分散生產(chǎn)為主占90%，臥式粘合機(jī)生產(chǎn)10%，少量使用反應(yīng)釜生產(chǎn)，30%有使用真空機(jī)排泡。

品質(zhì)現(xiàn)狀

其中填充粉有、兩大類(lèi)，且粒徑混亂（200-1250目都有），使用占40%，原因單價(jià)貴，60%，原因單價(jià)低廉。但膠耐黃變差，老化速度快，力學(xué)功能低，各項(xiàng)指標(biāo)優(yōu)異，但價(jià)格稍貴，斗價(jià)商家少用。市場(chǎng)占有率的是武漢科達(dá)“大力士”，質(zhì)量的是佛山“雅倫”。

公司

武漢科達(dá)“大力士”

佛山“雅倫”

優(yōu)勢(shì)

市場(chǎng)占有率高，生產(chǎn)批量大，原料采購(gòu)量大，產(chǎn)品相對(duì)穩(wěn)定，質(zhì)量屬中檔。

市場(chǎng)占有率一般，原料選材優(yōu)異，配方科學(xué)，各項(xiàng)指標(biāo)及功能優(yōu)越。

欠缺

施工不好上刀，刮涂不爽滑，材料耐黃變及力學(xué)功能一般，自聚快。

表干及固化時(shí)間較長(zhǎng)。

原因

填充粉粒度不均勻及未完全級(jí)配

固化劑配方不夠科學(xué)

白相透明配方

A組份：不飽和樹(shù)脂 33%+Y507A粉體62%+T316粉體4%+Q702納米1%，穩(wěn)定劑若干；

B組份：BTO（*）++/及Q702納米1%。使用時(shí)建議B組份添加量：干熱季節(jié)2%，濕冷季節(jié)3%。

黃相透明配方

A組份：不飽和樹(shù)脂 33%+Y507B粉體62%+T316粉體4%+Q702納米1%，穩(wěn)定劑若干；

B組份：BTO（*）++/及Q702納米1%。使用時(shí)建議B組份添加量：干熱季節(jié)2%，濕冷季節(jié)3%。

白色配方

A組份：不飽和樹(shù)脂 34%+Y507A粉體46%+T316粉體4%+T166亞鈦粉9%+鈦白粉6%+Q702納米1%，穩(wěn)定劑若干；

B組份：BTO（*）++/及Q702納米1%。使用時(shí)建議B組份添加量：干熱季節(jié)2%，濕冷季節(jié)3%。

米黃色配方

A組份：不飽和樹(shù)脂 34%+Y507B粉體49%+T316粉體4%+T166亞鈦粉10%+鈦白粉2%+Q702納米1%，穩(wěn)定劑及米黃色料若干；

B組份：BTO（*）++/及Q702納米1%。使用時(shí)建議B組份添加量：干熱季節(jié)2%，濕冷季節(jié)3%。

生產(chǎn)工藝

采用立式盤(pán)分散設(shè)備生產(chǎn)，如可能使用真空機(jī)排泡，投料順序：樹(shù)脂-粉體材料-色料-穩(wěn)定劑，分散速度由慢緩提速至快，抽真空后包裝

品質(zhì)優(yōu)良原因

其中粉體材料選擇優(yōu)異，有良好及匹配的光折射率、級(jí)配科學(xué)、吸油值低、粉體顆粒形狀類(lèi)球形，所以產(chǎn)品使用有良好的上刀手感、刮涂順滑、易流平、色澤均勻、顏色光鮮自然、固化快、耐黃變及力學(xué)功能優(yōu)異。

說(shuō)明

具體配方以企業(yè)根據(jù)上述建議大配方調(diào)試使用為佳。

序

現(xiàn)象

改善方案

1

粘度過(guò)高

使用低粘樹(shù)脂，降低填充粉的%用量。

2

產(chǎn)品使用不爽滑

可能樹(shù)脂自聚，添加較大組份的穩(wěn)定劑。

3

表干、粗糙

延長(zhǎng)真空時(shí)間，或減少B組份的添加%。

4

產(chǎn)品表干時(shí)間長(zhǎng)

提高B組份的用量%。

5

產(chǎn)品固后強(qiáng)度低

適當(dāng)增加Q702的用量。
