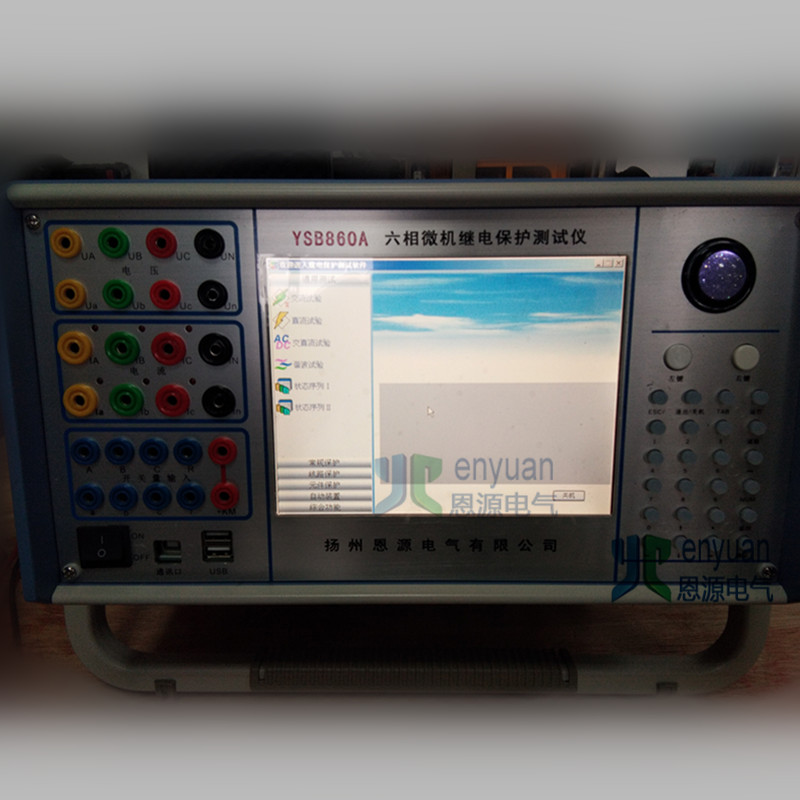

YSB860A六相微機繼電保護測試儀

性能特點

u 電壓電流輸出靈活組合  輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

u 操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。

u 新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

u 高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

u 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

u 具有獨立直流電源輸出  設有一路110V 及 220V可調直流電源輸出。

u 接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。

u 完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

第二節  技術參數

—  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A   輸出精度  0.2級

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）  10A

相電流輸出功率  300VA

6相并聯電流輸出時輸出功率   1000VA

6相并聯電流輸出時允許工作時間   10s

頻率范圍（基波）  20～1000Hz

諧波次數  1～20 次

—  直流電流輸出

電流輸出  0～±10A / 每相   輸出精度  0.5級

輸出負載電壓  20V

—  交流電壓輸出

相電壓輸出（有效值）  0～120V    輸出精度  0.2級

線電壓輸出（有效值）  0～240V

相電壓/ 線電壓輸出功   80VA / 100VA

頻率范圍（基波）  20～1000Hz

諧波次數  1～20次

—  直流電壓輸出

相電壓輸出幅值  0～±160V    輸出精度  0.5級

線電壓輸出幅值  0～±320V

相電壓/ 線電壓輸出功率   70VA / 140VA

—  開關量

8路開關量輸入

空接點    1～20mA，24V

電位接點接入   “0”：0 ～ +6V； “1”：+11 V ～ +250 V

4對開關量輸出   DC：220 V／0.2 A；AC：220 V／0.5 A
