產品概述

超聲波風速風向傳感器又名超聲波風速風向計、超聲波風速風向儀，是一款基于超聲波原理研發的風速風向測量儀器，利用發送的聲波脈沖，測量接收端的時間或頻率（多普勒變換）差別來計算風速和風向。該傳感器可以同時測量風速，風向的瞬時數值，支持電流、電壓、RS485，4G無線上網等信號輸出。

整機外殼采用ABS材質，具有重量輕、沒有移動部件、堅固實用的特點，而且不需維護和現場校準，能同時輸出風速和風向?？梢耘c電腦、數據采集器或其它具有RS485或模擬輸出相符合的采集設備連用。

功能特點

◆無啟動風速限制，零風速工作，360°無角度限制，可同時獲得風速、風向的數據；

◆無移動部件，磨損小，使用壽命長；

◆采用隨機誤差識別技術，大風下也可保證測量的低離散誤差，使輸出更平穩；

◆工程塑料外殼，設計輕巧，攜帶輕便，安裝、拆卸容易；

◆信號接入方便，支持?jǐn)?shù)字和模擬兩種信號；

◆不需維護和現場校準。

適用范圍

適用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的風速與風向測量。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

工作原理

超聲測風是超聲波檢測技術在氣體介質中的一種應用，它是利用超聲波在空氣中傳播速度受空氣流動(風) 的影響來測量風速的。與常規的風杯或旋翼式風速儀相比這種測量方法的特點在于整個測風系統沒有機械轉動部件，屬于無慣性測量，故能準確測量出自然風中陣風脈動的高頻成分。

超聲波風速風向傳感器使用四個超聲波探頭在二維平面內循環發送和接收超聲波，通過超聲波在空氣中傳播的時差來測量風速和風向。

技術參數

風速

◆ 啟動風速：0.1m/s

◆ 測量范圍：0～30m/s（可定制）

◆ 測量精度：±(0.2m/s±0.02*v)(v為真實風速)

◆ 分 辨 率：0.01m/s

風向

◆ 測量范圍：0～359°

◆ 測量精度：±1°

◆ 分 辨 率：1°

◆ 供　　電：12V 或 24V DC

◆ 靜態功耗：4mA

◆ 工作功耗：28mA

◆ 防護等級：IP66

◆ 信號輸出：

電壓型：0～2V、0.4～2V

電流型：4～20mA、0～20mA

485型：MODBUS-RTU

4G型：UDP，公網，專網IP，提供服務器接收軟件，自動接收，數據存入SQL共享表中。

（注：電流、電壓型僅可讀取瞬時風速、風向參數；485型除了可讀取瞬時風速、風向外，還可讀取風速、平均風速、設備電壓、風級參數。）

尺寸、重量

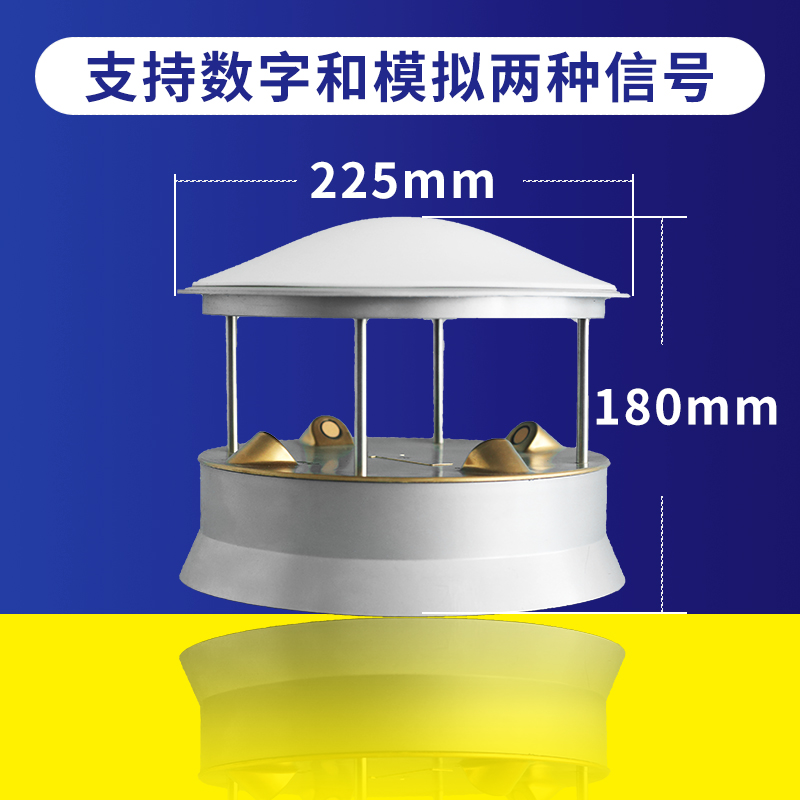

外型尺寸：φ225*H180（mm）

整機重量：900（g
