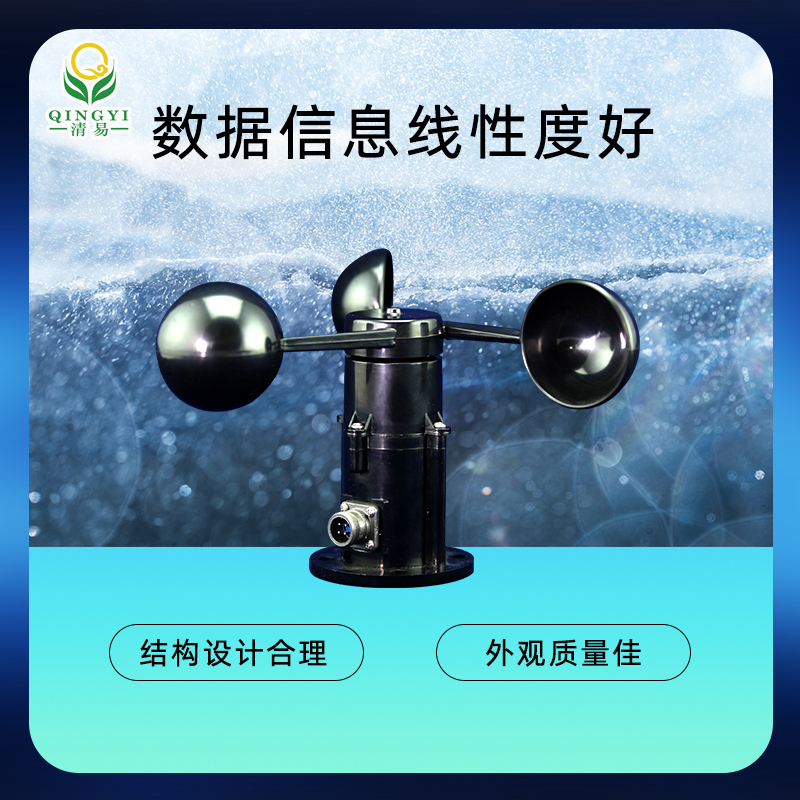

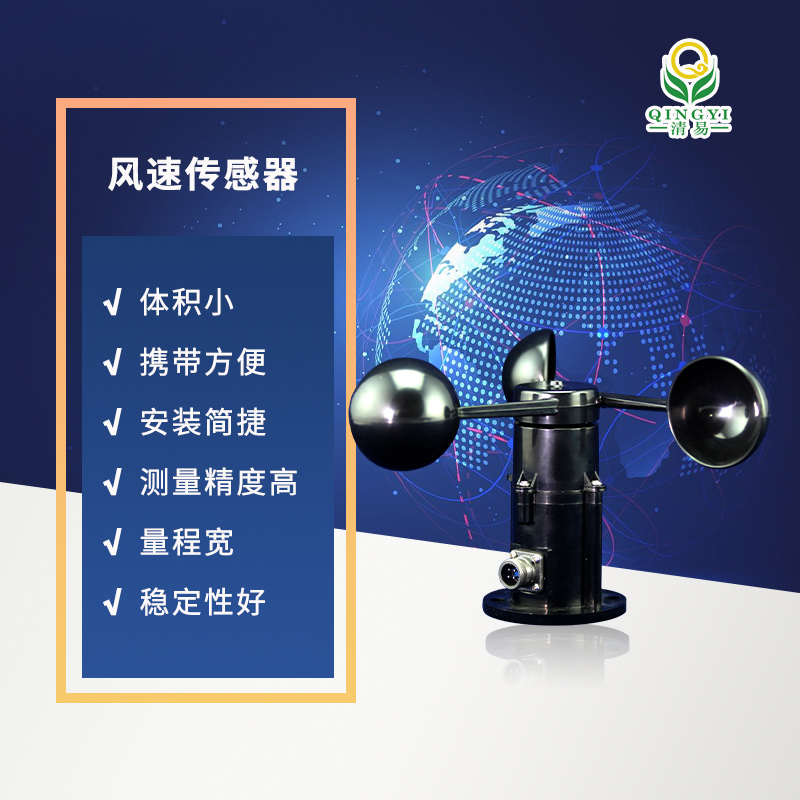

三杯式風速傳感器 聚碳風速風向儀 氣象風速風向儀

產品概述 本產品主要采用優質聚合物碳纖維為原材料，具有良好的防腐、防侵蝕等特點，能夠保證儀器長期使用不起銹，同時配合內部順滑的軸承系統，確保了信息采集的準確性。外型小巧輕便，便于攜帶和組裝，三杯設計理念可以獲得外部環境信息。 功能特點 ◆體積小，攜帶方便、安裝簡捷 ◆四個緊固螺絲加強支撐，可監測更大風力 ◆測量精度高，量程寬，穩定性好 ◆結構設計合理，外觀質量佳 ◆數據信息線性度好，信號傳輸距離長，抗外界干擾能力強 工作原理 當風杯轉動時，帶動同軸的多齒截光盤或磁棒轉動，通過電路得到與風杯轉速成正比的脈沖信號，該脈沖信號由計數器計數，經換算后就能得出實際風速值。 技術參數 啟動風力：0.2-0.4 m/s 測量精度：±(0.3+0.03V)m/s(V表示風速示值) 信號輸出： 　電壓型 　 量 程：0~32. 4 m/s 供電電壓：7V~24 V DC 　　輸出信號：0.4~2V 　　風速值=（輸出電壓-0.4）/1.6*32.4 　　 　　供電電壓：12V~24 V DC 　　輸出信號：0~5 V 、1~5 V 　　風速值=輸出電壓/5*32.4 　　風速值=（輸出電壓-1）/4*32.4 　電流型 　　量 程：0~32. 4 m/s 　　供電電壓：12V~24V DC 　　輸出信號：4~20 mA 　　負載能力：≤200Ω 　　風速值=（輸出電流-4）/16*32.4 　脈沖型（霍爾） 　　量 程：0~32.4m/s 　　輸出信號：脈沖(每個脈沖對應0.88m/s) 　　信號說明：內加上拉電阻邏輯1=VCC，邏輯0=GND 　　供電電壓：5V~24V DC RS485型 　　量 　 程：0~32. 4 m/s 　　供電電壓：7V~24V DC 　　通信協議：Modbus-RTU 設備功耗：<15mA 防護等級：IP66 上電響應時間：2s 探頭線長：1.5米 獲取資料22.jpg 適用范圍 可應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。 固定方式 采用法蘭安裝方法，螺紋法蘭連接使風向傳感器下部管件牢牢固定在法蘭盤上，底盤Φ65mm，在Φ50mm的圓周上開四個均Φ6mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器保持在水平，確保風向數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。 尺寸、重量 外型尺寸：如下圖 聚碳風速 1.png 聚碳風速 2.png 整機重量：98g
