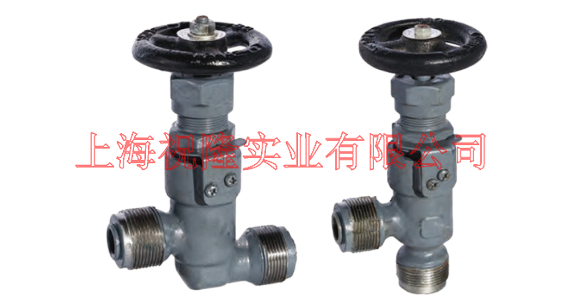

船用外螺紋鍛鋼截止閥GB594-83

[船用外螺紋截止閥供應

船用外螺紋截止閥價格

船用外螺紋截止閥廠家]

上海市外螺紋鍛鋼截止閥廠家

采購數量

1 件以上

價格

￥120.00

運費： 上海市奉賢區 | 賣家支付運費

購買數量： 庫存 100件

在線詢盤聯系廠家：18221011523

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[船用外螺紋截止閥供應 船用外螺紋截止閥價格船用外螺紋截止閥廠家]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（船用外螺紋鍛鋼截止閥GB594-83）

品牌： 祝隆閥門
型號： GB594-83
連接形式： 螺紋
材質： 鍛鋼
公稱通徑： DN6-32
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
外形： 微型
流動方向： 單向
驅動方式： 手動
零部件及配件： 閥體
形態： 隔膜式
類型(通道位置)： 直通式
規格： DN6-32

船用外螺紋鍛鋼截止閥GB/T594-1983

型式：A、B型

適用介質：淡水、滑油、燃油空氣和t≤400℃的蒸汽

公稱壓力：4.0、10.0MPa

公稱通徑：DN6～DN32

材料：閥體材料DN6-10為2Cr13，DN15-DN32為Q235-A，閥盤、閥桿為2Cr13，閥蓋為Q235-A

性能規范Technical Data

公稱壓力Nominal Pressure(MPa)	公稱通徑Nominal Diameter(mm)	適用介質Applicable Medium
4.0	15 - 32	淡水、滑油、燃油和f≤400C蒸汽
10.0	6-32	Fresh water. Lubricanting oil, Fuel oil,f≤400C steam

主要零部件材質Materials of Main Parts

零件名稱Parts Name	材料Material
	名稱Name	牌號Marks
	不銹鋼Stainless Steel	DNlO - 6: 2Cr13
閥體Body	碳素鋼Carbon Stee¨	DN25 - 32: 0235-A
	鑄鋁青銅t Aluminum Bronze	DN6 - 32: ZCuA19Mn2
閥蓋Cover	碳索鋼、鑄鋁青銅Carbon Steel/t Aluminum Bronze	C)235-A. CuA19Mn2
閥盤、閥桿Disc/Stem	不銹鋼、鋁青銅Stainless Steel/Aluminum Bronze	2Cr132. CuA19Mn2

DN6-10的基本尺寸Dimensions

公稱	公稱	結構尺寸S		ructure Dimension			嫘紋接頭					扳手尺寸	手輪		升程	參考重量
壓力 PN	通徑 DN	L		H≈	Hi		Thread Jo			nf		Wrench Size S2	Hand wheel		Lift Range	Weight(kg)
(MPa)	(mm)	A型	B型		A型	B型	D	Di	D2	l	\|1	A型l B型	Do	S1	m	A型	B型
10.0	6	74	37	90	12	32	M22×1.5	19.8	10	14	3	24	65	7	5	0.49	0.45
	10	94	47	109	16	38	M27×1.5	24.8	14	16	3	30	80	8	7	0.89	0.86

DN15 - 32的基本尺寸Dimensions

公稱	公稱	結構尺寸S		ructure Dimension			螺紋接頭					扳手尺寸		手輪		升程	參考重量
壓力 PN	通徑 DN	L		H≈	Hi		Thread Jo			nf		Wrench Size S2		Hand wheel		Lift Range	Weight(kg)
(MPa)	(mm)	A型	B型		A型	B型	D	Di	D2	l	\|1	A型	B型	Do	Si	m	A型	B型
	15	110	55	143	25	52	M36×2	33	22	22	5	32	41	80	8	10	1.60	1.54
4.0	20	116	58	153	32	55	M39×2	36	25	23	5	36	46	100	9	12	2.04	1.91
	25	130	65	167	38	64	M48×2	45	32	26	6	46	50	120	11	14	2.88	2.37
	32	140	70	197	46	72	M56X2	53	38	28	6	46	60	140	12	16	4.56	4.21
	15	120	60	164	27	52	M36×2	33	22	22	5	32	41	120	11	10	2.10	2.06
10.0	20	134	67	194	32	55	M39×2	36	25	23	5	36	46	140	12	12	2.95	3.19
	25	134	67	204	38	64	M48×2	45	32	26	6	46	55	140	12	14	3.72	3.60
	32	146	73	220	46	75	M56×≯	53	38	28	6	55	65	160	14	16	5.12	4.35
