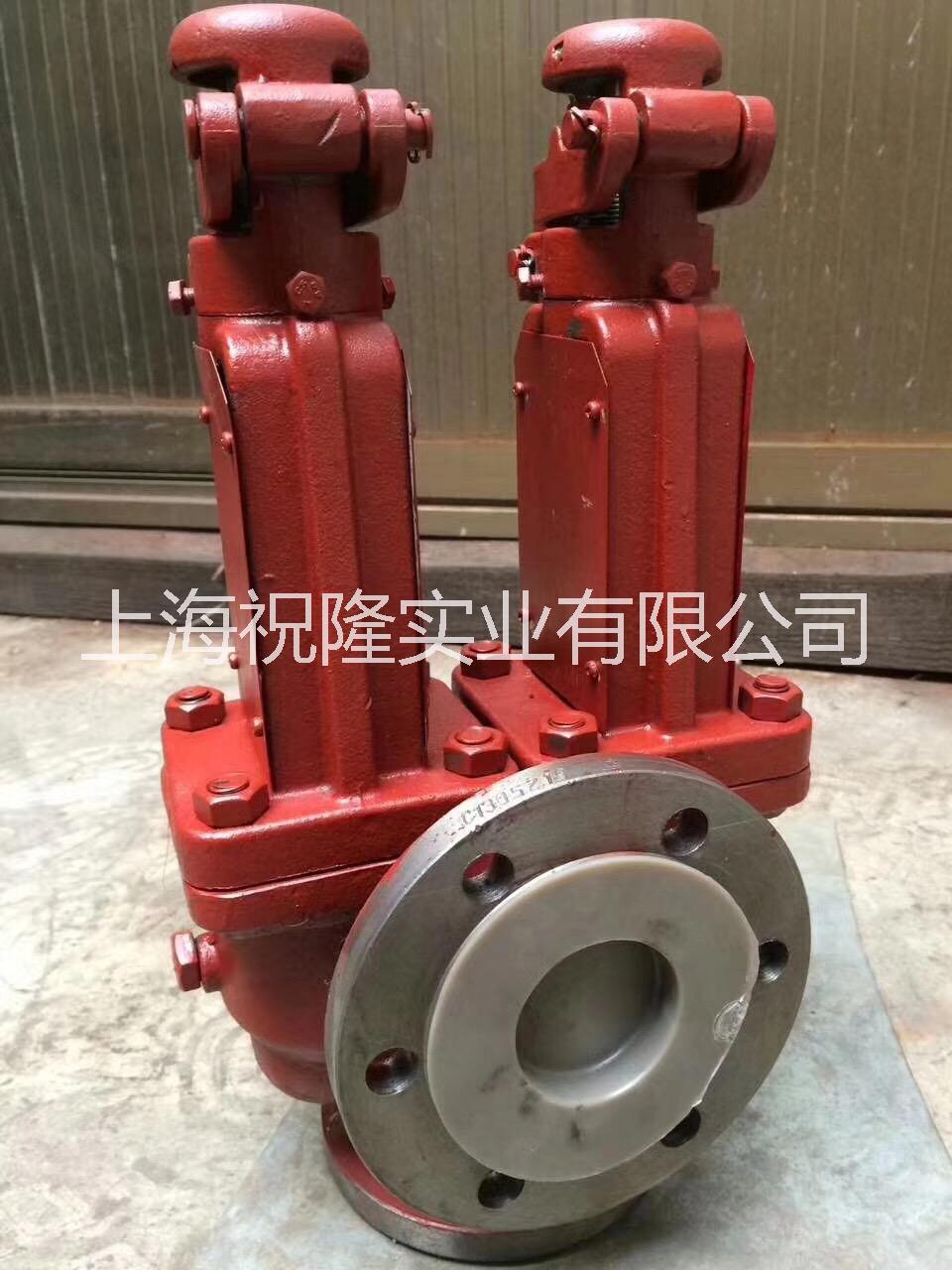

船用雙聯安全閥A38Y、A43H、A37H
[船用雙聯安全閥價格
船用雙聯安全閥供應
船用雙聯安全閥]
上海市雙聯安全閥廠家
[船用雙聯安全閥價格 船用雙聯安全閥供應 船用雙聯安全閥]
郵箱：
手機：
- 品牌： 祝隆閥門
- 型號： A38Y、A43H、A37H
- 加工定制： 是
- 閥瓣開啟高度： 全啟式安全閥
- 結構形式： 彈簧式
- 連接形式： 法蘭
- 材質： 鑄鐵
- 公稱通徑： DN50-150
- 適用介質： 水
- 標準： 國標
- 流動方向： 雙向
- 零部件及配件： 閥體
- 形態： 旋轉式
- 壓力環境： 常壓
- 類型(通道位置)： 直通式
- 閥體構造： 不封閉式
- 規格： DN50-150
【 雙聯彈簧式安全閥主要零部件材料說明 】
A38Y、A43H、A37H型安全閥除三通（材料為WCB）外，欺余零件的材料均和A47H、A48Y型彈簧式安全閥相同。
A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑，其組合情況如下表：
| A38Y雙聯型 | 相應的A48Y型 |
| 50 | 32×2 |
| 80 | 50×2 |
| 100 | 65×2 |
| 150 | 100×2 |
| A43Y雙聯型 | 相應的A47Y型 |
| 50 | 32×2 |
| 80 | 50×2 |
| 100 | 80×2 |
| 125 | 100×2 |
| 150 | 125×2 |
| A37Y雙聯型 | 相應的A47Y型 |
| 50 | 32×2 |
| 80 | 65×2 |
| 100 | 80×2 |
| 125 | 100×2 |
| 150 | 125×2 |
【 雙聯彈簧式安全閥外形尺寸和連接尺寸 】
| 型號 | 公稱通徑 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN" | D1 | K1 | g2 | b1 | f" | Z1-?d1 | L | L1 | L0 | h | H |
| A37H-16C A43H-16C | 50 | 25 | 165 | 125 | 100 |
| 20 | 3 |
| 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 |
| 80 | 40 | 200 | 160 | 135 |
| 20 | 3 |
| 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |
| 80 | 50 | 200 | 160 | 135 |
| 20 | 3 |
| 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |
| 100 | 65 | 220 | 180 | 155 |
| 22 | 3 |
| 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |
| 125 | 80 | 250 | 210 | 185 |
| 22 | 3 |
| 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |
| 150 | 100 | 285 | 240 | 210 |
| 24 | 3 |
| 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |
| A37H-25 A43H-25 | 50 | 25 | 165 | 125 | 100 |
| 20 | 3 |
| 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 |
| 80 | 40 | 200 | 160 | 135 |
| 22 | 3 |
| 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |
| 80 | 50 | 200 | 160 | 135 |
| 22 | 3 |
| 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |
| 100 | 65 | 230 | 190 | 160 |
| 24 | 3 |
| 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |
| 125 | 80 | 270 | 220 | 188 |
| 28 | 3 |
| 8-26 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |
| 150 | 100 | 300 | 250 | 218 |
| 30 | 3 |
| 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |
| | | | | | | | | | | | | | | | | | | | | | |
A38Y、A37H、A43H型雙聯彈簧式安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。連接法蘭標準按JB/T......94的系列
