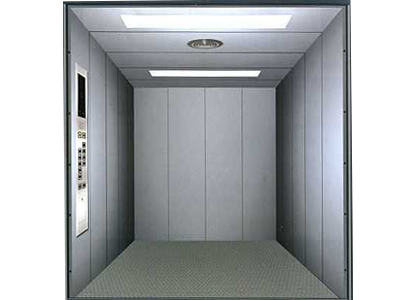

廠家直銷汽車電梯，曳引有機房汽車

目前廣泛應用的汽車電梯主要有兩種。

(1)液壓汽車電梯。它以安全可靠、機房設置方便等優點在低層建筑中占據了一席之地。這其中，許多都有專門為汽車設計的轎廂，有些還選裝了光電開門系統，較為適合汽車的使用。

(2)曳引式汽車電梯。在我國城市中，汽車電梯保有量的大部分仍然是傳統的曳引式汽車電梯，這類電梯從曳引式貨梯發展而來，以其技術成熟、造價低廉的優點，占據了一定的市場份額。

在現代城市規模越來越大的背景下，為乘用汽車服務的汽車電梯也有著廣闊的發展前景。比較而言，曳引式汽車電梯從傳統的曳引式貨梯技術發展而來， 在現階段基本能滿足現代城市立體化發展的需求，但從長遠來看，液壓式汽車電梯布局方便而且節能環保，更能適應未來汽車電梯的發展趨勢。

采用節能環保、運行穩定、低噪音、占用面積小的永磁同步曳引機：1、結構簡單，不需要減速箱，工藝更加簡單，同時減小了體積和重量，提高了有效空間的利用率。2、振動小噪聲低，特別是在低速運行區域，優勢更加明顯，運行穩定，調速精度高。傳統的有齒輪曳引電梯的噪聲大部分來自于齒輪箱產生的機械振動和高速旋轉的電動機本身的振動和噪聲。無齒輪曳引機不用減速箱，電機額定轉速很低，因而電機本身的振動和噪聲很小，從而整個電梯系統的噪聲大大降低。3、由于實現了無齒輪調速，沒有二次減速過程，省去了齒輪箱的損耗，提 高了效率。同時采用永磁體勵磁后，不需要勵磁電流，沒有勵磁損耗，也可使效率提高。4、功率因數高。功率因數可高達0.9以上。5、安全、可靠、舒適度好。采用永磁同步電機驅動，可以有效阻止電梯溜車的現象。同時電動機在低頻、低壓、低速時也可提供足夠的轉矩，避免電梯在啟動緩速過程抖動，改善電梯起制動過程的舒適感。6、可布置出各種曳引方式的無機房電梯，即使在有機房和小機房布置時也顯示出較高的自由度和靈活度。汽車電梯的特點

(1)乘載物整裝整卸，電梯的載荷驟增驟減，轎廂受力不均勻。這與普通貨梯乘載物重量逐漸加載或逐漸卸載的方式有很大不同。汽車電梯結構設計應能適應這一特點。

（2）轎廂內設有兩只操縱按鈕箱，司機不用走出汽車，就可操縱電梯；

(3) 額定載重量3噸以上，轎廂面積大，足以裝載各種小型轎車；

(4)前后貫通門的設置，方便了汽車進出電梯。

(5)具有適于載運汽車的轎廂。轎廂是汽車電梯定義中規定的使汽車電梯區別于其他電梯的惟一元素， 這就決定了汽車電梯的轎廂內部尺寸應與乘用車外形相適應。根據新的經濟型轎車界定標準和《汽車庫建筑設計規范》，各種乘用汽車設計車型外廓尺寸及重量是確定的(見表1)。因此汽車電梯轎廂尺寸也應是確定的。

從保障人員、乘梯汽車和電梯本身安全的角度出發，結合汽車電梯以上應用特點和現有的相關電梯技術標準，汽車電梯的設計、制造、安裝和檢驗應符合以下技術要求(對于允許叉車進入轎廂的貨梯，其井道和導向系統也應按汽車電梯的技術要求設計和安裝)。

1、標志和符號

汽車電梯每層層門樓面地板上宜標明行駛方向。層門入口和轎廂內明顯處，應用耐用材料制成長寬高限值標志和限載標志。字體高度不應小于10cm且要醒目。

2、井道

2．1、井道的強度要求

汽車電梯井道結構應有足夠的強度，不僅能承受普通電梯運行時具有的載荷，還要承受轎廂裝卸載時所產生的載荷。對于曳引式電梯井道應滿足GB 7588-2003的相關要求，宜使用鋼筋混凝土整體澆筑井道，或者鋼筋混凝土形成框架并以優質實心磚填充井道。對于液壓式電梯，也宜采用混凝土結構井道，多缸側置直頂式允許采用磚墻井道，但應滿足表2要求。在實心磚井道壁上安裝導軌支架，應使用穿墻螺栓和連續的鋼夾板， 鋼夾板面積要能延伸到所有螺栓橫切面圓心外80mm處。鋼夾板上螺栓穿孔不應過大。螺栓應采用8．8級高強螺栓，直徑不小于14mm，且應配裝平墊片并采用彈性墊片或其他防松措施。

2．2、井道壁與層門地坎結合強度的要求

層門側的井道壁與層門地坎應有足夠的結合強度。

3、導向

導軌及附件、接頭應能承受電梯使用中被施加的各種載荷和力，而且應能夠：

(1)保證轎廂和對重的導向。

(2)為平衡汽車出入電梯時給轎廂施加的傾翻力矩，轎廂導向應采用不少于4根剛性的鋼制實心導軌。導軌變形應限制在一定范圍內，確保：① 不應出現門的意外；② 安全裝置的動作不受影響；③ 移動部件應不會與其他部件碰撞。

4、轎廂

(1)轎廂入口和出口門邊轎廂壁上應設有操縱面板，或其他操縱設施，其位置應可以使乘用車內司機不用離開汽車就可操縱電梯開門或關門。

(2)轎廂地板應采用防滑材料制成， 并應設置行車導向裝置及停車線，使汽車在線內停放， 降低汽車出入電梯時擦碰轎壁或；中撞轎門的可能性。

(3)為了防止不可排除的人員乘用汽車電梯可能發生的超載危險，例如維修車間下班或超市商場人員疏散等情況，汽車梯轎廂面積應在依據相關標準和乘用車外廓尺寸的基礎上，予以合理限制。對于轎廂面積， 曳引式電梯依據GB 7588—2003，可以按200kg/m標準和乘用車外廓尺寸設定；液壓式電梯分為兩種情況：

① 額定載重4000kg以下的可以按200kg/平方米標準和乘用車外廓尺寸設定。

② 載重4000kg以上的可以按液壓式貨梯相關標準設定。額定載重量超過1 600kg時，每增加100kg，面積增加0．4平方米 ，即表3中帶“*” 的液壓式汽車電梯，此類汽車電梯也可以用做貨梯。

對于轎廂尺寸，電梯轎廂寬度應不小于汽車寬度加500mm，高度不小于車高加100mm ，長度不小于車長加1m左右。對于服務于固定車型的汽車電梯，如汽車生產廠或4s店，其轎廂尺寸和面積可小于表2中的數值。

(4)轎廂面積超標的電梯在安裝完成投入使用前，還應用150%額定載荷作靜載試驗和安全鉗試驗。相應地，汽車電梯的功率、曳引條件、繩槽比壓等均應符合相應標準和規范的要求。
