一、板式換熱機組概述

    板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用范圍廣泛、使用壽命長等特點。在相同壓力損失情況下，板式換熱器傳熱系數比管式換熱器高3—5倍，占地面積為管式換熱器的1/3，熱回收率高達90%以上。
    板式換熱器廣泛應用與冶金、石油、化工、食品、制藥、船舶、紡織、造紙等行業，是加熱、冷卻、熱回收、快速的優良設備。

二、板式換熱機組工作原理

     板式換熱器是由許多波紋形的傳熱板片，按一定的間隔，通過橡膠墊片壓緊組成的可拆卸的換熱設備。板片組裝時，兩組交替排列，板與板之間用粘結劑把橡膠密封板條固定好，其作用是防止流體泄漏并使兩板之間形成狹窄的網形流道，換熱板片壓成各種波紋形，以增加換熱板片面積和剛性，并能使流體在低流速成下形成湍流，以達到強化傳熱的效果。板上的四個角孔，形成了流體的分配管和泄集管，兩種換熱介質分別流入各自流道，形成逆流或并流通過每個板片進行熱量的交換。

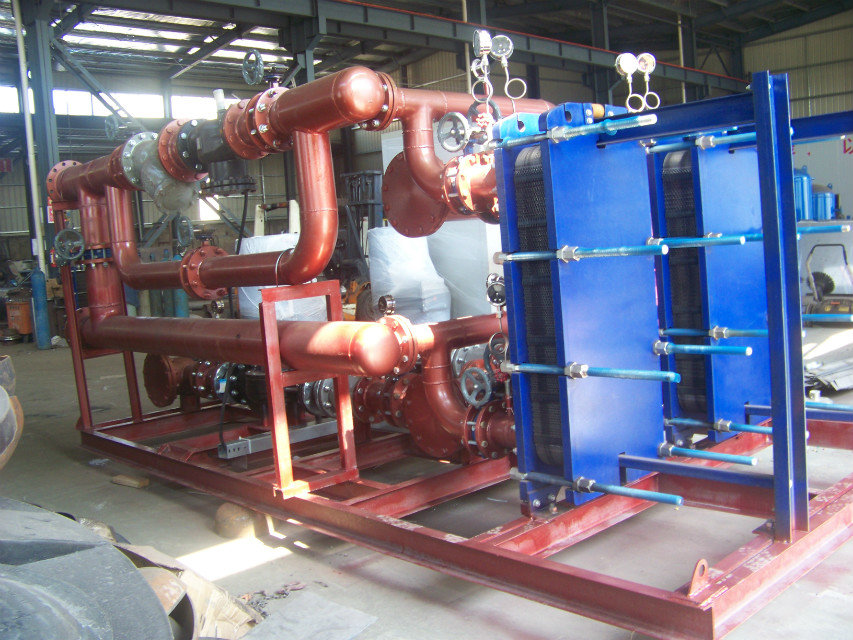

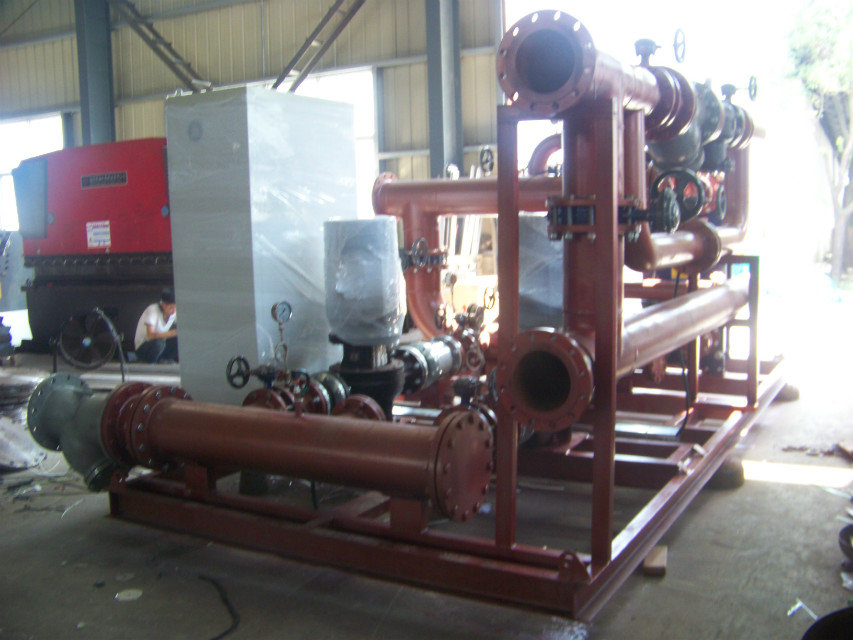

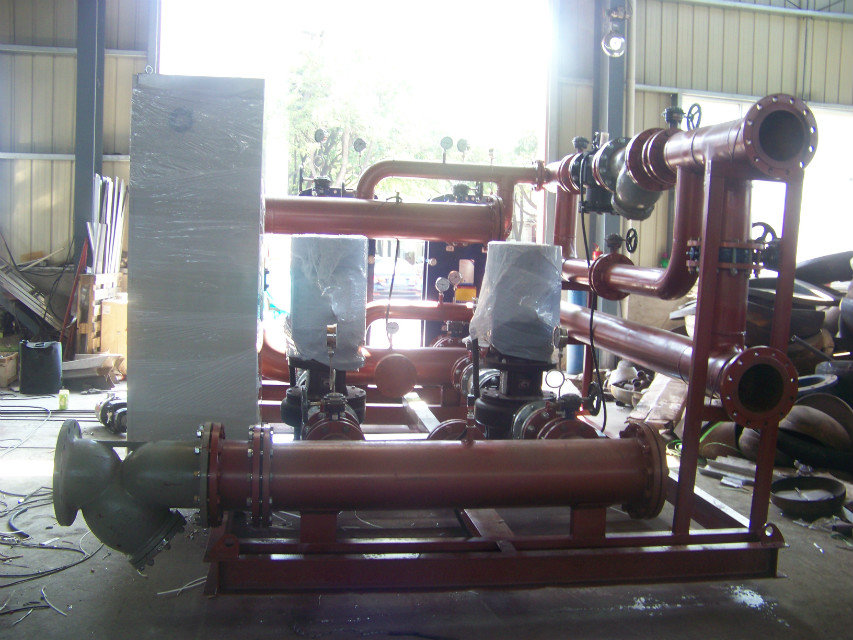

    板式換熱機組是集成板式換熱器、循環泵、補水泵、智能控制柜、溫控裝置、各種傳感器、熱量計、溫度計、壓力表、管路和閥門等于一體，并組合在一個底座上的熱交換成套裝置。一次側熱（冷）源（蒸汽、高溫水、冷凍水等）進入板式換熱器，與二次側循環水進行熱交換，然后返回一次側回水管網。二次側循環水經過循環泵加壓后，進入板式換熱器與一次側熱（冷）源進行熱交換，然后進入二次側供水管網。補水定壓泵自動向二次側回水管網補水定壓，維持系統安全穩定運行 。

    恒溫控制系統通過二次側溫度傳感器讀取溫度信號，結合室外溫度傳感器信號作為二次側供水溫度修正參考，繼而控制一次側溫控閥的開度及循環泵的運轉頻率，實現對供水溫度及流量的自動調節，滿足用戶需求。

三、機組流程圖

四、使用說明

1、機組應置于高出地面100-150mm的基礎上，并用橡膠板墊平。

2、連接管路時，避免將推力或重力作用于機組上。

3、系統防止超壓運行，設置超壓保護。

4、安裝時，主要四周保留一定操作空間。

5、運行前首先檢查管路是否連接正確。

6、運行時先啟動循環泵，再開啟熱蝶閥門，停止應用時應先關閉熱蝶閥門，再停止循環水泵。

7、開始運行操作時，如兩種介質壓力不一樣，要先應緩慢打開低壓側閥門，然后開入高壓側閥門。
8、停車運行時應緩慢切斷高壓側流體，再切斷低壓流體，請注意這樣做將大大有助于本設備之使用壽命。

9、設備應在本產品規定的工作溫度、壓力范圍下操作。超溫超壓可能破壞密封性能造成泄漏。禁止操作時猛烈沖擊。

10、應對機組進行必要的維護尤其是板式換熱器和溫控裝置。
