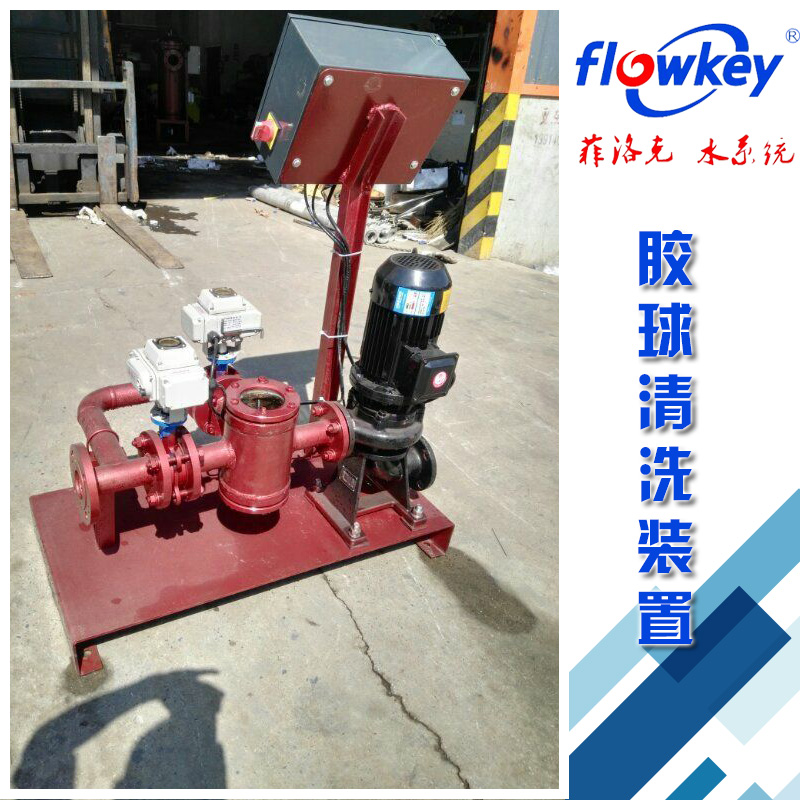

膠球清洗裝置工廠冷凝器膠球自動在線清洗裝置膠球清洗機械

一、工作原理

冷凝器膠球自動在線清洗裝置采用純物理方法，利用系統自帶水泵加壓，將清洗膠球從注球器發送到冷凝器中，依靠水流產生的沖刷力和膠球與換熱管內壁產生的摩擦力擦洗掉換熱管內壁的水垢、污垢以及微生物膜。在冷卻水出口端通過回球器利用水流力學原理將球回收至注球器，從而完成一次清洗循環。可設置清洗頻率或時間，以及隨空調主機的開啟自動運行功能，實現全自動在線清洗。始終保持冷凝管內壁潔凈，從而提高了冷凝器的熱交換效率，降低能耗，提高能效，節省能源。

二、設備安裝要求

1、安裝注意事項

（1）安裝檢查

安裝前應檢查泵和電機有無損傷，檢查緊固件緊固情況。

管道重量不應加在水泵上，以免使泵變形。

安裝時必須擰緊地腳螺栓。

安裝時必須把法蘭對接螺栓擰緊。

安裝后撥動電機風葉，葉輪應無摩擦聲或卡死現象。

（2）啟動

點動電機，檢查轉向，從電機葉輪側看，應為順時針方向。（注意：不能長時間在閥門關閉的情況下運轉。）

點動電動閥，檢查是否開/關到位。

（3）安裝要求

1、依照設備尺寸、技術要求安裝設備，并預留管道安裝的位置；

2、根據設備參數要求供電；

3、看清楚水流方向安裝。

三、設備操作說明

1、操作說明

根據冷凝器膠球自動在線清洗裝置的工藝要求，控制系統有手動、自動兩種操作方式。

（1）在手動操作方式下可執行每臺設備的獨立運行。主要在設備調試、設備檢修、處理事故時使用。在手動操作時一定要注意：首先開啟送球閥，30秒后啟動送球泵，300秒后關閉送球閥和送球泵。再開啟球泵，30秒后啟動收球泵，2分鐘后關閉收球泵，收球閥，一次清洗流程完成。（2）在自動操作方式下，按照清洗工藝流程由控制器自動控制設備自動運行。以上各步驟操作時間均可以根據實際情況適當調整。

3、手動操作要領

手動模式：把三位（手動/停止/自動）旋鈕開關轉向手動擋，設備處在手動工作狀態，操作可根據面板對應的按鈕進行操作，在手動操作時請不要過于頻繁，影響設備使用壽命。

4、自動操作要領

自動模式：把三位（手動/停止/自動）旋鈕開關轉向自動擋，設備為自動工作狀態，

自動啟動：

把兩檔開關打到自動位置，控制器進入自動模式，設備由控制器自動控制各閥門及水泵的啟動/停止。程序里已設定好，4天清洗一次，每次清洗5分鐘。可根據情況調整清洗頻率。

5、膠球的投放與清洗

膠球投放

    擰去裝球器頂部的螺栓，拿開法蘭片與有機玻璃蓋，把膠球投入擰回螺栓。

正常投球量

為冷凝器單側單流程冷卻管根數7%-13%，依膠球循環一次所需時間的長短，取下限或上限或其接近值。

膠球補充周期或更換周期
 　 膠球補充周期為膠球清洗系統累計運行7次，也可根據本單位具體情況不同調整補充周期。
    膠球更換周期，根據球使用統計，其更換周期為膠球清洗系統累計運行100次。
 　 另外，在水中浸泡一段時間后，個別膠球可能脹大過多，致使直徑超標，在補充和更換膠球時，均應及時換掉，以防冷卻管被堵。

四、系統故障分析

1、請檢查電源進線、熔斷器、空氣開關及接觸器，若屬以上原因造成的故障，請更換相應元件。

2、水泵或執行機構不動作

檢查接觸器是否吸合。若吸合，檢查相應的熔斷器、熱保護繼電器，保證它們處于通路狀態，熱保護繼電器應處于復位狀態。

3、維護電機的使用及維護按電機的使用說明書進行：定時檢查電機電流值。環境溫度為電機額定溫度時間，電流不得超過電機的額定電流。環境溫度低于電機的額定溫度時，電流可適當增加，具體增加值可參考有關資料。電流異常時，應查明原因。

泵長期運行后，由于機械磨損使機組噪音及振動增大時，應停車檢查必要時可更換易損零件或軸承、機械密封。正常使用條件下，機械密封的累計壽命為8000小時。

4、常見故障及排除方法：

五、使用說明

(1)膠球清洗裝置投運前，首先對冷凝器水室及銅管內壁硬垢干凈，銅管有裂紋和內徑變形的一一更換，以便膠球暢通無阻。

(2)對冷凝器的任何死角部位一一封堵，防止膠球躲藏，影響清洗效果和膠球回收率。

(3)系統管路布置宜簡單、短直、彎頭數量盡可能減少。

   (4)合理選用膠球泵，要有足夠的流量，出口壓力要略大于循環水壓力(約0．02MPa以上)。

 (5)定期檢查裝球室膠球數量，不斷補充、滿足清洗要求。
