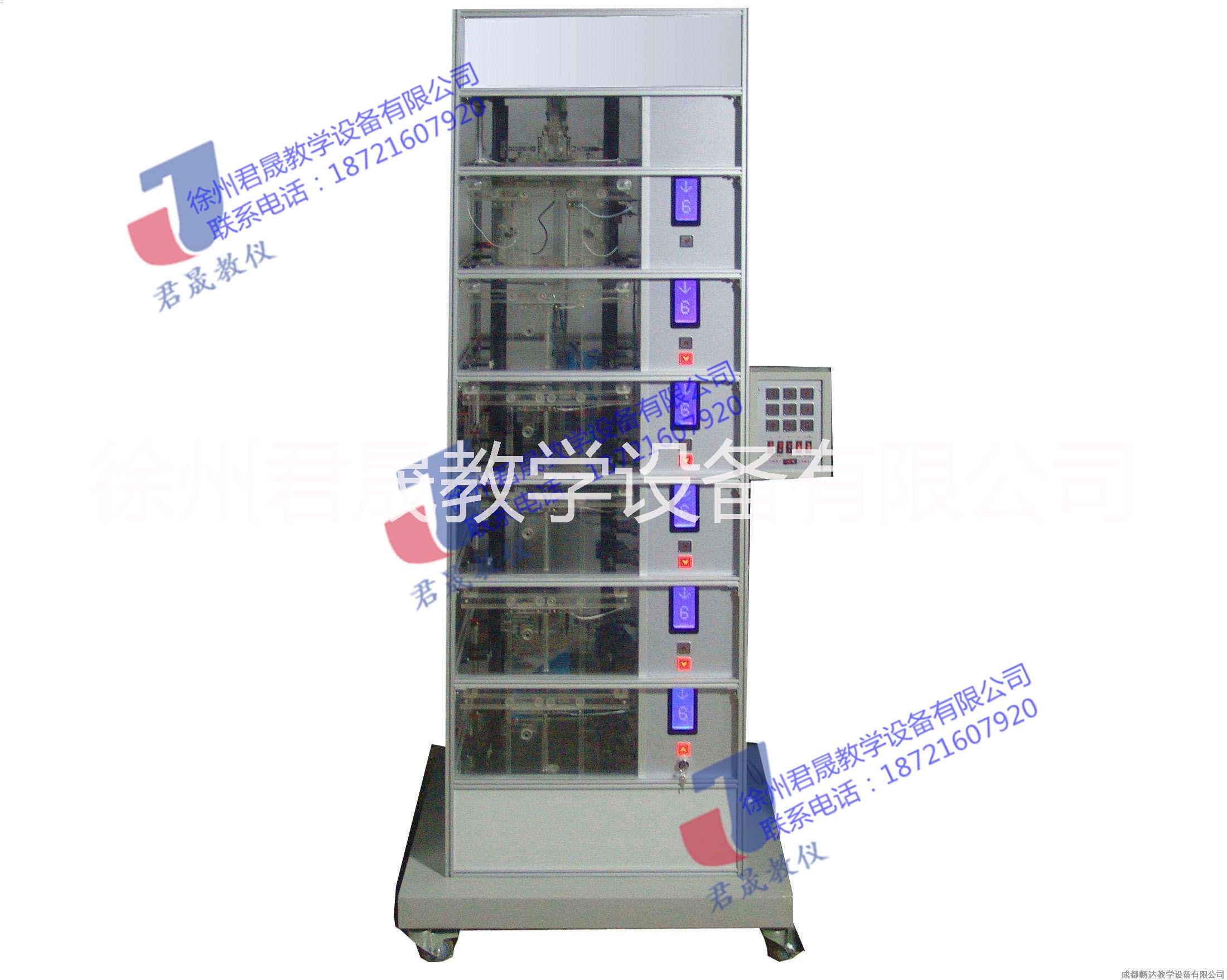

JS-DT-C型六層透明仿真教學電梯實訓裝置 六層透明仿真教學電梯實訓裝置 六層透明仿真教學電梯

JS-DT-C型六層透明仿真教學電梯實訓裝置六層透明仿真教學電梯實訓裝置六層透明仿真教學電梯JS-DT-C型六層透明仿真教學電梯實訓裝置六層透明仿真教學電梯實訓裝置六層透明仿真教學電梯

概  述：
       透明仿真教學電梯是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。
       本電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然;同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法了解其內部結構及運行過程等種種實際問題。
電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制，交流變頻調速(VVVF) 驅動，其硬件構的組成及功能與實際電梯完全一樣。 具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
       此外，透明仿真教學電梯的軟硬件均采用開放式結構，院校也可以利用此套裝置進行二次開發研究。如:1. 控電梯(統一調度多臺集中并列的電梯);2. 并聯控制電梯(2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕);3.集選控制電梯;4. 信號控制電梯，等等。

電梯的基本結構:
       1、機房部分:包括曳引機、限速器、電磁制動器;
       2、控制柜部分:總電源、控制電源、PLC可編程控制器、變頻器、 接線板等設備;
       3、井道部分:包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等;
       4、廳門部分:包括廳門、召喚按鈕廂、樓層顯示裝置等;
       5、轎廂部分:包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等?！?nbsp;
電梯的基本功能：
       A. 超速安全保護系統
       當電梯發生意外事故時，轎廂超速或高速下滑(如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因)。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
       B. 轎廂、對重用彈簧緩沖裝置
       緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時(極限開關保護失效)，轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
       C. 門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
       D. 上、下限位開關:
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。
       E、廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
       F層門連鎖開關:
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
       G. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。

電梯基本參數：

       1、輸入電源:單相三線220V±10% 50Hz
       2、工作環境:溫度-10℃~+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
       3、裝置容量:＜1.5kVA
       4、整機尺寸:700mm×700mm×2300mm

通過編程，實現如下實訓功能：
       1、傳感器檢測
       2、變頻器的基本使用
       3、定時器指令
       4、數學運算指令
       5、高速計數器
       6、轎廂自動開關門控制
       7、電梯模擬運行呼叫指示驅動
       8、樓層顯示
