供應火力發電廠仿真模擬實訓裝置

火力發電廠仿真模擬實訓裝置方案及其內容：

1、要求實訓室空間尺寸：60㎡。

2、電源：220V.50Hz，功率3KW；

3、功能：火力發電廠模擬演示仿真實訓；投影儀多媒體系統演示界面；動態演示設備畫面流程，各系統、單體設備界面三維動畫演示，素材播放，模擬軟件與火電廠立體演示模擬設備配套教學培訓。

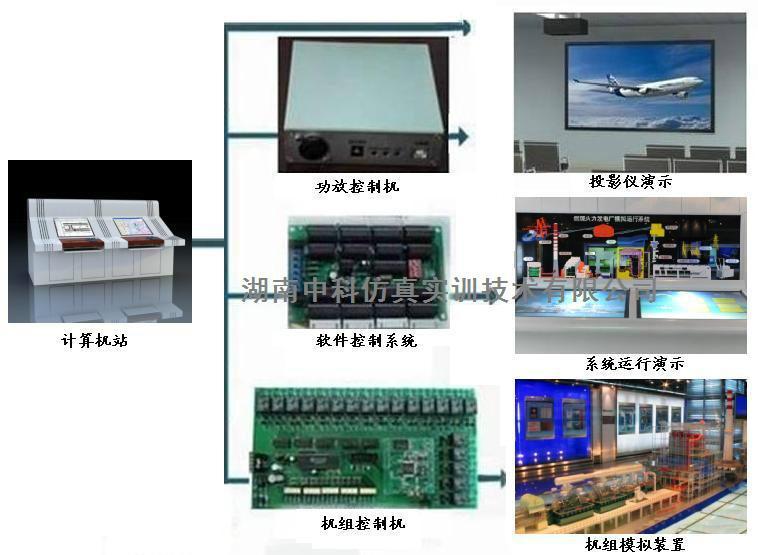

4、主要裝備：計算機站、投影儀、功放系統、教學軟件系統，配套立體機組演示模擬設備，課桌椅等。

5、主題：火力發電機組視頻教學演示功能性軟件；

（1）火力發電廠生產概述

1）火電廠的分類（按蒸汽參數）與容量：

中低壓: 3.4MPa，435℃, 6\12\25\50MW，

高壓： 9.8MPa， 540℃， 50\100MW，

超高壓:13.7MPa，535/535℃， 125\200MW，

亞臨界：16.2MPa，540/540℃ ，300\600MW，

超臨界：24MPa，538/566℃ 600\800MW，

超超臨界：25MPa，600/600℃ 1000\1200MW，

2）電廠生產過程流程軟件操作界面自動控制演示:

①電廠軟件系統構成：

軟件系統--汽水系統自動演示，配合三維立體界面：由鍋爐、汽輪機、凝汽器、水泵、加熱器及其管路組成；

軟件系統--電廠基本汽水系統流程自動演示，配合三維立體界面：給水→鍋爐→過熱蒸汽→汽輪機→凝汽器→給水泵→給水送入鍋爐；

②軟件系統--燃料、燃燒系統自動演示，配合三維立體界面；系統包括：輸煤系統、制粉系統設備、煙風系統和除灰除塵系統；

軟件系統--輸煤及燃運系統自動演示，配合三維立體界面：運輸→卸煤裝置→煤場→碎煤機→皮帶→原煤倉；

軟件系統--制粉系統自動演示，配合三維立體界面：：原煤倉→給煤機→磨煤機→粗粉分離器→細粉分離器→煤粉倉→給粉機→燃燒器→爐膛；

③其它輔助熱力系統自動演示，配合三維立體界面：

軟件系統--風系統自動演示，配合三維立體界面：吸風口→冷風道→送風機→暖風器→空預器→熱風道→磨煤機→粗分器→細分器→排粉機→燃燒器→爐膛；

軟件系統--煙系統自動演示，配合三維立體界面：爐膛→屏過→對流過熱器→省煤器→脫銷→空預器→除塵器→引風機→煙囪→大氣。

    軟件系統--灰渣系統自動演示，配合三維立體界面：爐渣：爐膛冷灰斗→除渣裝置→沖灰溝→灰渣泵→輸灰管→灰場。

軟件系統--飛灰自動演示，配合三維立體界面：除塵器→集灰斗→除灰裝置→運灰車→灰加工廠。

④電氣系統

軟件系統--升壓站系統自動演示，配合三維立體界面：一個使通過的電荷電壓變換的整體系統。主要一次設備有變壓器、斷路器、隔離開關、接地刀閘、電流互感器、電壓互感器、避雷器、母線等組成。

軟件系統--電能自動演示，配合三維立體界面：：發電機→變壓器→隔離開關→斷路器→電流互感器→電網。
