供應用于教學實訓的合成氨生產工藝仿真模擬實訓裝置

ZJGKHN001合成氨生產工藝仿真模擬實訓裝置

對于生產實踐能力要求很高的化學工程與過程裝備控制專業，認識實習與生產實習是專業課學習過程中必不可少的部分，工科學生的生產實習是理論聯系實際、培養工程技術人才、為后續專業課學習打下感性認識基礎的非常重要的實踐環節。公司結合合成氨各工序步驟開發了微縮版“合成氨仿真工廠”。

一、合成氨工藝模擬系統概述

1.1、合成氨工藝內容

合成氨生產所用原料有固體燃料(煤)、液體燃料(石油或其產品)、氣體燃料(天然氣、焦?fàn)t氣、煉廠氣)。以無煙煤為原料合成氨的生產總流程如下圖；合成氨的生產分為三部分：

　　造氣—原(燃)料通人空氣(氧氣)和蒸汽，汽化成為(半)，該粗原料氣由氫氣、氮?dú)?、二氧化碳、和少量、氧氣及粉塵組成，原料氣經廢熱鍋爐回收熱量后存于氣柜；

　　變換凈化—?dú)夤駚淼脑蠚馔ㄟ^電除塵器除去粉塵進入氣壓機加壓，經脫硫(脫除)、變換(將轉化為氫和二氧化碳)、脫碳(吸收脫除二氧化碳)后，再次加壓進入銅洗塔(用醋酸銅氨液)和堿洗塔(用溶液)進一步除去原料氣中的和二氧化碳(含量降至十萬分之三以下)，獲得純氫氣和氫氣混合氣體；

合成—凈化后的氫氮混合氣經壓縮機加壓進入合成塔，在鐵觸媒存在下高溫合成為氨。

1.2、合成氨實訓

1.2.1、仿真實訓是認識實習計劃的組成部分，通過實習使學生了解化工生產一般特點、規律和工藝，獲得化工生產實踐知識，培養運用化工專業理論知識，分析和解決實際問題的能力，為今后設計和所從事的化工實際工作打下良好的實踐基礎。

1.2.3、學生在理論教學之后，使我們感受或參與化工生產實習過程及化工單元操作，是學生多本專業所涉及的知識領域及概念有進一步的認識，實地參觀并了解發展概況以及工藝流程，單元操作，設備等的認識從感性到理性，為專業課的理論教學奠定良好基礎。同時，對化工生產過程各環節有一個感性的認識。

2、規格型號及配置：

2.1、設備規格：2500×3000×1600mm

2.2、電源：

220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
2.3、設備材質：

有機玻璃、工程塑料、演示系統、語音系統；框架承臺采用角鋼焊接支撐；設備有機玻璃制作、內部結構透明可見，便于觀察了解其內部結構。管線采用有機玻璃管線連接；工藝中燈光采用LED實現。本裝置采用電氣動態運轉、演示。設備之間連接管道用透明直徑Φ10mm有機玻璃管加工制作，外部上色，內加不同顏色LED流水燈演示生產過程；

2.4、中控臺：

2.4.1、控制柜配置：

靜電噴塑工藝/機械鎖；I/O控制平臺；系統構成: 開放式的控制平臺、人性化的中文操作界面、交互式的控制結構；輸入端口:8路獨立可編程RS-232控制接口、8路數字I/0輸入；輸出端口: 20路獨立 發射口、20路數字I/0輸出口；電力輸入: 110V-240V；電力輸出: 20路控制接口。所有控制界面與實際生產工藝流程相同，符合HG20571-95及Gb50058-92規范；利用PPI協議與下位機PLC通信，控制下位機完成各種燈光流程的控制。

2.4.2、電氣部分：

主要有電源模塊、按鈕模塊、可編程控制器（PLC）模塊、變頻器模塊、接線端子排等組成。所有的電氣元件均連接到接線端子排上，通過接線端子排連接到安全插孔，由安全接插孔連接到各個模塊。結構為拼裝式，各個模塊均為通用模塊，可以互換，能完成不同的實訓項目。

2.4.3、計算機：

主板芯片組不低于英特爾?Q45；CPU不低于英特爾E7500，二級緩存不小于2M；內存：4GDDRⅢ;硬盤：500GSATA(7200rpm)；4個USB接口；光驅：DVD；獨立顯卡不低于512M；其他硬件按常規配置；安裝系統；按要求安裝系統及操作軟件；模型平臺和仿真實訓平臺采用兩層框架立體布置，燈光控制系統由控制軟件和控制硬件組成。

2.5、系統操作：

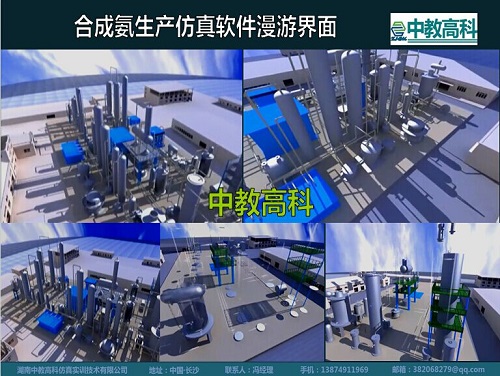

  系統操作實現以教學功能為基礎，通過工藝操作流程為引導，結合實時操作，關鍵步驟規范要求問答選擇，工具、設備對應選擇操作來完成系統任務操作實訓；采用專業開發的“易控”軟件設置界面系統；完成合成氨生產仿真過程模擬開車、停車、正常運行等實訓。實現計算機操作與模擬模型操作一體、并通過控制模擬生產工藝控制完成合成氨生產仿真冷態模擬開車、停車、正常運行等實訓，通過軟件控制操作完成，控制系統模擬生產操作，可分段顯示生產過程物料走向動態情況。設備軟硬結合且可虛實聯動，配套有教學設備實訓仿真軟件及視頻教程，屬于智能化教學實訓裝備。

三、合成氨仿真模擬演示實訓裝置技術參數:
  合成氨裝置根據合成氨生產工廠的設置、管道廠房等配置以及模型工藝特點而完整系統地制作的微型“合成氨生產工廠。采用電動燈光、立體、、標識、色彩等現代化技術，使這一“微型工廠”逼真、美觀且頗有動感，本模型適應過程裝備專業、煤化工、化學工程有關的實驗認知教學，是現代專業的大型直觀教學設備之一。裝置模型具有工藝特征和典型設備的內部結構，使學生不出校門就掌握了實習所需掌握的大部分內容，使學生在寶貴的工廠實習時間里，去真正實習生產、實習操作和控制，完成一個高起點、率的實習環節。

該套裝置其主要布置有：原料場、氣化段、脫硫段、壓縮段、全低溫變換段、變壓吸附脫碳段、甲烷化工序段和合成氨及制冷段（含氨）庫等八個工序段。

3.1、造氣工序段（含原料場）

3.2、脫硫工序段

3.3、加壓變換工序段

3.4、水洗脫碳工序段

3.5、銅洗脫碳工序段

3.6、氣體壓縮工序段

3.7、氨合成工序段

3.8、管網

四、安裝、培訓：

合成氨實訓系統工藝流程與設備結構等內容進行仿真微縮和文字介紹，實現學生對系統設備內部結構的形象化教學；使學生掌握和熟悉各段工藝；針對各種不同行業系統組件及場景和應用的仿真，是學生未到現場卻已身臨入境。使學生了解以上生產工藝系統，并使學生不出校門就能感受工廠工作環境、工作過程、工廠工藝深入了解，達到工廠實習的目的。

實訓裝置在教學實踐中的應用，不僅使學員對各設備的布局模塊、系統與實際應用、裝置的部件組成、實訓裝置的運行演示、實訓裝置的運行功能等進行初步了解，還可通過演示操作來加深學員對系統裝置的觀摩認識。突出強化實訓教學在學生基本技能和創新能力培養中的作用，建成特色鮮明，滿足培養創新型、應用型人才培養需要的實踐教學環境。充分保證學員高質量“真刀”的實際職能崗位技能訓練，實現與工程實踐的“”接觸，訓練學員從事石化、煤化類項目的設計、制造、安裝、運行、維護及檢修的基本技能；達到“教、學、訓”一體化功能。

ZJGKHN001合成氨生產工藝仿真模擬實訓裝置
