供應電站汽輪機仿真(軟件)模擬實訓系統

汽輪機仿真實訓系統為600MW機組配套“汽輪機模擬模型+汽輪機仿真操作軟件”。

結合《能源與動力工程專業》《熱能動力設備與應用專業》《電廠熱能動力裝置專業》《電廠設備運行與維護專業》《火電廠集控運行專業》基礎理論教學和實訓教學，以設備認識實訓為重點，突出實訓系統在學生基本技能和創新能力培養中的作用，滿足培養創新型、應用型人才需要的教學環境；實現職前、職后教培資源共享。設備以實踐實訓為出發點，保持其一定的性、開放性和持續性。為培養學生專業興趣、專業基本技能和專業素質發揮了積極作用，激發了學員學習的積極性、主動性和創造性。

1、性；實訓設備開發設計的起點高，以實踐頂崗職位仿真實習內容為參照。

2、實用性；密切結合專業建設，與專業人才培養方案（教學計劃）相吻合，體現實訓設備的效益為目標，提高實訓設備的利用率。

3、前瞻性；充分考慮學科的發展和專業規模的發展，專業實訓設備努力營造特色，突出專業培養特色，體現學校辦學特色。

4、功能性；實訓設備對完成學生的實踐教學任務，培養創新能力、創新意識和適應變革的應用型技術人才發揮重要作用的，發揮其生產開發和新的教培方式應用推廣。

一、設備規格型號及配置：

1.1、實訓模擬設備模型：3000×1200×1450mm；

1.2、設備電源：

220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

1.3、主要材質：

進口聚氨脂、鋼材、演示系統、語音系統；框架承臺采用工字鋼焊接支撐；內部結構剖視可見，便于觀察了解其內部結構。管線采用PVC管線連接；工藝中燈光采用LED實現。本裝置采用電氣動態運轉、演示。

1.4、中控中心：

1.4.1控制柜配置：

靜電噴塑工藝/機械鎖；I/O控制平臺；系統構成: 開放式的控制平臺、人性化的中文操作界面、交互式的控制結構；輸入端口:8路獨立可編程RS-232控制接口、8路數字I/0輸入；輸出端口: 20路獨立 發射口、20路數字I/0輸出口；電力輸入:110V-240V；電力輸出: 20路控制接口。

 1.4.2電氣部分：

主要有電源模塊、按鈕模塊、可編程控制器（PLC）模塊、變頻器模塊、接線端子排等組成。所有的電氣元件均連接到接線端子排上，通過接線端子排連接到安全插孔，由安全接插孔連接到各個模塊。結構為拼裝式，各個模塊均為通用模塊，可以互換，能完成不同的實訓項目。

1.4.3計算機：

1）英特爾?奔騰 處理器G3240（3M緩存，3.1GHz）。2）主板：Intel H81或以上芯片。3）內存4G DDRIII 1600MHz或以上。4）≥500GB SATA3 6Gb/s（7200轉）硬盤，帶有硬盤故障保護技術，提供故障前保修，硬盤數據保護技術，硬盤防震設計；5）原廠隔電防水鍵盤+光電鼠標。6）AMD Radeon HD 84702G128bit或同檔次其他型頭DVI+VGA+HDMI（可以支持最多3個輸出）顯卡。7）19寸寬屏顯示器。

二、汽輪機仿真模擬實訓系統技術參數：

   汽輪機采用600MW機組配套的N600—24.2/566/566超臨界:一次中間再熱、沖動式、單軸、三缸四排汽凝汽式模擬；系統詳細描述了汽機系統知識、工藝操作技能、設備基礎知識及操作技能；目的是讓學生熟悉汽機系統結構組成、工藝裝置及工作原理、設備結構、生產應用和基本操作；通過學習、觀摩、操作、應用汽輪機模擬實訓裝置；將專業課的理論教學與實訓操作有機的結合形成一體化教學模式，實現融理論教學與技能培訓，職業能力與素質養成為一體的教學模式。通過對系統結構功能的形象化教學；使學生不出校門就能感受汽輪機系統裝置作業環境、工作過程，達到現場實習的目的。

2.2、汽輪機仿真實訓軟件參數：

采用Sparkle Interactive Designer 軟件設計開發，以Windows Vista操作系統中WinFX編程模型為基礎，開發出混合3D內容、動畫、ASP、HTML和多媒體內容、多格式文本、矢量圖；Sparkle 全方位的3D、動畫、加速顯示引擎，將矢量圖形、位圖、3D內容、視頻、音頻和富文本合成，自由地混合在2D和其他元素之間，不同元素之間進行功能強大的可視化交互、操作演練交互。

2.2.1、操作系統：

Windows XP或更新的Windows操作系統。適應校園網內所有計算機，都可以運行鍋爐全尺寸虛擬軟件，可以與電站汽輪機全尺寸虛擬軟件相連接。

2.2.2、參數說明：

汽輪機仿真實訓軟件是對汽機設備的原理、數據、結構等解析系統。操作者可以任意角度進行三維虛汽機系統漫游、三維虛擬設備局部漫游，漫游的角度、速度、行進、停留，全部由操作者來控制。汽機系統的全部設備（包括設備的各個主要部件），全部按照原尺寸進行縮放建模。三維虛擬漫游系統包含汽輪機系統的全部主要功能，包含汽輪機本體、主蒸汽系統、再熱系統、凝結水系統、給水系統、高加抽汽系統、除氧給水系統、輔助蒸汽系統、抽真空系統、循環水系統、冷卻水系統、潤滑油系統、DEH油系統等。

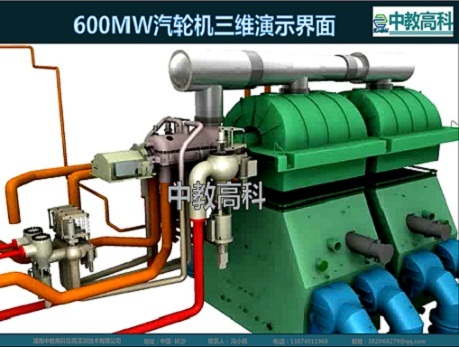

汽輪機系統主要設備的3D結構演示，主要有進汽裝置、高壓缸、中壓缸、低壓缸、排汽裝置、除氧器、高壓加熱器、低壓加熱器、凝汽器、水環式真空泵、電動給水泵、汽動給水泵、凝結水泵、冷卻塔等設備。

2.2.3、功能說明：

包括鍋爐系統漫游、三維動畫、360度旋轉、熱點展示、機組主要設備參數、鍋爐拆裝訓練（學員可自行操作演練，分自動、手動操作模式）互動仿真軟件系統重點分為三維動畫“360?全景觀看”、“重點展示”、“設備參數說明”、“設備拆裝演練”四個模塊。通過三維虛擬現實進行鍋爐系統的原理、結構的演示，又形象又直觀，配以模型、文字、語音的說明，方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性、交互性和易實現等特點，不僅大大提高了教學容量，彌補了課堂教學的不足，運用生動、形象的方式激發學生學習的興趣，是教學不可缺少的崗位平臺。

學員可以通過選擇目標設備，對其進行相應的規范操作，實現設備的運作原理、尺寸數據呈現、設備零件信息、設備順序拆卸過程、設備順序安裝過程等，使得學員對目標設備增加學習趣味的同時，對其有更清晰的認知。分別實現對設備總體、主要零部件結構及性能介紹。選擇不同的零部件對應出現該零部件的實際圖片、名稱、型號、生產日期、檢修日期提示等信息。通過該模塊可以使學員直觀地掌握設備的基本結構、各個零部件位置、信息及其作用。

2.3、汽輪機模擬模型展臺參數：

鍋爐模擬設備結構主體承重部分臺座建筑結構采用型鋼制作，保證的牢固耐用，用奧松板制作龍骨，底座高不低于700 mm，邊框不小于10 mm寬，采用2 mm以上不銹鋼包邊。

三、汽輪機系統安裝培訓：

實現了汽機系統裝置等全過程仿真模擬；動態演示，形象逼真，仿真性強，使人有身臨其境的感覺。具有很高的觀賞性，直觀性，操作性。使學生不出校門就掌握了作業實習所需掌握的大部分內容，使學生猶如在寶貴的工廠實習時間里，去真正實習生產、實習操作和控制演示運行過程，完成一個高起點、率的實習環節。

實訓裝置在教學實踐中的應用，不僅使學員對各設備的布局模塊、系統與實際應用、裝置的部件組成、實訓裝置的運行演示、實訓裝置的運行功能等進行初步了解，還可通過演示操作來加深學員對系統裝置的觀摩認識。訓練學員從事能動專業類設備的設計、制造、安裝、運行、維護及檢修的基本技能；達到“教、學、訓”一體化功能。仿真實訓系統安裝培訓正式移交用戶運行后進入質保期，仿真機軟件質保期為24個月，在質保期內對仿真系統的升級、模型修改、維護、故障處理等提供全部免費服務。提供多種形式的技術支持服務。包括：技術培訓、技術咨詢、專人現場維修服務、電子郵件響應、電話響應等。

ZJGKND008-電站汽輪機仿真(軟件)模擬實訓系統
