ZJGKND006-亞臨界循環流化床鍋爐仿真(軟件)模擬實訓系統

亞臨界循環流化床鍋爐仿真實訓系統為300MW機組配套“流化床鍋爐模擬模型+流化床鍋爐仿真操作軟件”。

結合《能源與動力工程專業》《熱能動力設備與應用專業》《電廠熱能動力裝置專業》《電廠設備運行與維護專業》《火電廠集控運行專業》基礎理論教學和實訓教學，以設備認識實訓為重點，突出實訓系統在學生基本技能和創新能力培養中的作用，滿足培養創新型、應用型人才需要的教學環境；實現職前、職后教培資源共享。設備以實踐實訓為出發點，保持其一定的性、開放性和持續性。為培養學生專業興趣、專業基本技能和專業素質發揮了積極作用，激發了學員學習的積極性、主動性和創造性。

1、性；實訓設備開發設計的起點高，以實踐頂崗職位仿真實習內容為參照。

2、實用性；密切結合專業建設，與專業人才培養方案（教學計劃）相吻合，體現實訓設備的效益為目標，提高實訓設備的利用率。

3、前瞻性；充分考慮學科的發展和專業規模的發展，專業實訓設備努力營造特色，突出專業培養特色，體現學校辦學特色。

4、功能性；實訓設備對完成學生的實踐教學任務，培養創新能力、創新意識和適應變革的應用型技術人才發揮重要作用的，發揮其生產開發和新的教培方式應用推廣。

一、300MW機組循環流化床鍋爐仿真模擬系統概述

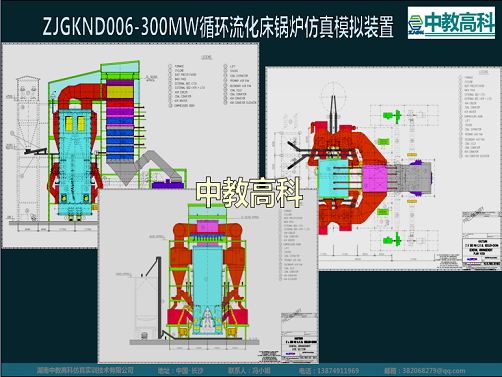

仿真模擬實訓系統采用300MW機組循環流化床鍋爐原型模擬。鍋爐為亞臨界參數、一次中間再熱、自然循環、單鍋筒、平衡通風的循環流化床鍋爐；鍋爐總體布置見附圖；

 通過學習、觀摩、操作、應用300MW循環流化床鍋爐系統模擬實訓裝置；目的是讓學生熟悉300MW循環流化床鍋爐系統構成、工藝裝置及工作原理、設備結構、生產應用和基本操作，初步熟悉300MW循環流化床鍋爐設備工藝功能，培養學生理論聯系實際及解決實際問題的意識和能力，并為專業課程的學習及今后工作打下良好的基礎。實現對系統結構功能的形象化教學；使學生不出校門就能感受300MW循環流化床鍋爐系統裝置作業環境、工作過程，達到現場實習的目的。

二、規格型號及配置：

2.1、實訓模擬設備：2400×1600×2400mm；

2.2、設備電源：

220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

2.3、主要材質：

進口聚氨脂、鋼材、演示系統、語音系統；框架承臺采用工字鋼焊接支撐；內部結構剖視可見，便于觀察了解其內部結構。管線采用PVC管線連接；工藝中燈光采用LED實現。本裝置采用電氣動態運轉、演示。

2.4、中控中心：

2.4.1控制柜配置：

靜電噴塑工藝/機械鎖；I/O控制平臺；系統構成: 開放式的控制平臺、人性化的中文操作界面、交互式的控制結構；輸入端口:8路獨立可編程RS-232控制接口、8路數字I/0輸入；輸出端口: 20路獨立 發射口、20路數字I/0輸出口；電力輸入:110V-240V；電力輸出: 20路控制接口。

 2.4.2電氣部分：

主要有電源模塊、按鈕模塊、可編程控制器（PLC）模塊、變頻器模塊、接線端子排等組成。所有的電氣元件均連接到接線端子排上，通過接線端子排連接到安全插孔，由安全接插孔連接到各個模塊。結構為拼裝式，各個模塊均為通用模塊，可以互換，能完成不同的實訓項目。

2.4.3計算機：

1）英特爾?奔騰 處理器G3240（3M緩存，3.1GHz）。2）主板：Intel H81或以上芯片。3）內存4G DDRIII 1600MHz或以上。4）≥500GB SATA3 6Gb/s（7200轉）硬盤，帶有硬盤故障保護技術，提供故障前保修，硬盤數據保護技術，硬盤防震設計；5）原廠隔電防水鍵盤+光電鼠標。6）AMD Radeon HD 84702G128bit或同檔次其他型號三頭DVI+VGA+HDMI（可以支持最多3個輸出）顯卡。7）19寸寬屏顯示器。

三、300MW循環流化床鍋爐仿真模擬系統技術參數：

300MW循環流化床鍋爐實訓裝置根據整體系統的設備、管道廠房配置等工藝特點完整系統地制作的微型“流化床鍋爐本體”與仿真軟件配套教學培訓。本實訓系統適應能源與動力工程專業、發電廠鍋爐原理、熱能動力設備應用專業有關的實驗、觀摩認知教學，是現代專業的大型直觀教學設備之一。系統裝置具有工藝特征和典型設備的內部結構，使學生不出校門就掌握了實習所需掌握的大部分內容，使學生在寶貴的工廠實習時間里猶如去真正實習生產、實習操作和控制，完成一個高起點、率的實習環節。

3.1、300MW循環流化床鍋爐模擬裝置參數：

3.1.1、鍋爐主要參數：

鍋爐主要由以下三大部分組成：爐膛；固體循環回路，主要由旋風分離器、回料器

及外置流化床組成（外置流化床是 ALSTOM 公司的 CFB 流程的一個特色部分，可分別用于控制爐膛溫度以及再熱汽溫。）；尾部豎井。

循環流化床鍋爐的心臟部件是爐膛， 燃料和脫硫用的石灰石這里給入。 一次通過布風板進入爐膛，作為一次燃燒用風，同時向上的氣流將固體粒子托起（被流化），并充滿了整個爐膛容積。二次風分兩級送入爐膛，由此實現分級燃燒。旋風分離器將離開爐膛的固體粒子捕獲下來， 通過水冷錐形閥對固體粒子流量進行分配， 一部分通過回料器直接送入下?tīng)t膛以維持主循環回路固體粒子平衡； 另一部分從旋風分離器分離下來的固體粒子通過布置在類似鼓泡床中的外置式換熱器放熱后被送入爐膛。 分離后含少量飛灰的干凈煙氣進入尾部豎井，經空氣預熱器和飛灰收集系統，最后由煙囪排入大氣。

3.2、鍋爐模擬設備系統操作：

系統操作實現以教學培訓演練功能為基礎，通過系統裝置工藝操作流程為引導，結合實時操作，對應選擇界面來完成系統任務操作實訓；采用專業開發的“易控”軟件設置界面系統；完成系統工藝生產仿真運行等實訓。實現計算機操作與模擬設備、仿真軟件操作一體、控制生產工藝；通過軟件界面控制操作完成，模擬生產操作系統。設備軟硬結合且可虛實聯動，屬于智能化教學實訓裝備。

3.3.1計算機控制設備的運轉、LED燈光演示功能；生動豐富的多種軟件界面表現；

3.3.2具有語音講解系統，同步描述工藝裝置的運行過程及設備原理功能；系統裝置的圖文、信息系統內容的解說；

3.3.3模擬裝置工藝運行過程演示；模塊化工藝運行過程演示；

3.3、300MW循環流化床鍋爐仿真軟件參數：

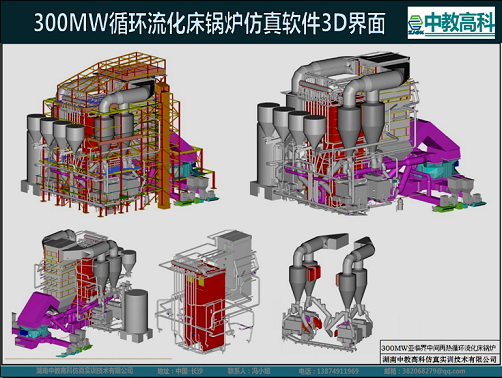

采用Sparkle Interactive Designer 軟件設計開發，以Windows Vista操作系統中WinFX編程模型為基礎，開發出混合3D內容、動畫、ASP、HTML和多媒體內容、多格式文本、矢量圖；Sparkle 全方位的3D、動畫、加速顯示引擎，將矢量圖形、位圖、3D內容、視頻、音頻和富文本合成，自由地混合在2D和其他元素之間，不同元素之間進行功能強大的可視化交互、操作演練交互。

3.3.1、操作系統：

Windows XP或更新的Windows操作系統。適應校園網內所有計算機，都可以運行鍋爐全尺寸虛擬軟件，可以與電站汽輪機全尺寸虛擬軟件相連接。

3.3.2、參數說明：

鍋爐仿真軟件系統是對鍋爐設備的原理、數據、結構等解析系統。操作者可以任意角度進行三維虛鍋爐系統漫游、三維虛擬設備局部漫游，漫游的角度、速度、行進、停留，全部由操作者來控制。鍋爐系統的全部設備（包括設備的各個主要部件），全部按照原尺寸進行縮放建模。三維虛擬漫游系統包含鍋爐系統的全部主要功能，包含鍋爐本體、主蒸汽系統、再熱系統、疏水系統、除渣系統、制粉系統、汽水系統、一次風系統、二次風系統、石灰石輸送系統、點火系統等。鍋爐系統主要設備的3D結構演示，主要有鍋爐本體、爐膛、省煤器、風機、磨煤機、給煤機、燃燒器、水冷壁等設備。

3.3.3、功能說明：

包括鍋爐系統漫游、三維動畫、360度旋轉、熱點展示、機組主要設備參數、鍋爐拆裝訓練（學員可自行操作演練，分自動、手動操作模式）互動仿真軟件系統重點分為三維動畫“360?全景觀看”、“重點展示”、“設備參數說明”、“設備拆裝演練”四個模塊。通過三維虛擬現實進行鍋爐系統的原理、結構的演示，又形象又直觀，配以模型、文字、語音的說明，方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性、交互性和易實現等特點，不僅大大提高了教學容量，彌補了課堂教學的不足，運用生動、形象的方式激發學生學習的興趣，是教學不可缺少的崗位平臺。

學員可以通過選擇目標設備，對其進行相應的規范操作，實現設備的運作原理、尺寸數據呈現、設備零件信息、設備順序拆卸過程、設備順序安裝過程等，使得學員對目標設備增加學習趣味的同時，對其有更清晰的認知。分別實現對設備總體、主要零部件結構及性能介紹。選擇不同的零部件對應出現該零部件的實際圖片、名稱、型號、生產日期、檢修日期提示等信息。通過該模塊可以使學員直觀地掌握設備的基本結構、各個零部件位置、信息及其作用。

3.4、鍋爐模擬實訓裝置展臺參數：

鍋爐模擬設備結構主體承重部分臺座建筑結構采用型鋼制作，保證的牢固耐用，用奧松板制作龍骨，底座高不低于700 mm，邊框不小于10 mm寬，采用2 mm以上不銹鋼包邊。
