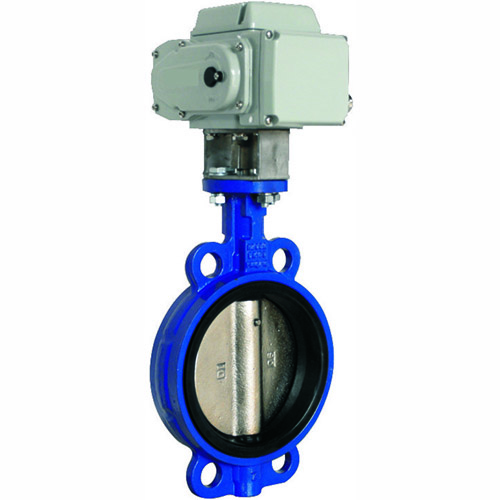

[電動蝶閥 開關式電動蝶閥 電動對夾蝶閥]
郵箱:
手機:
產品簡介:
電動蝶閥適用于溫度≤120℃,公稱壓力≤1.6MPa的食品、化工、電力、輕紡、造紙等的給排水、氣體管道上作調節流量和截流介質的作用。
主要特點
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操作力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
采用標準
設計標準:GB/T12238-1889
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1889
壓力試驗:GB/T13927-1992;JB/T9092-1999
主要技術參數
| 公稱通徑 | DN(mm) | 20-1600 | |
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 |
| 試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 |
| 密封試驗 | 0.006 | 1.1 | |
| 氣密封試驗 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、油品等 | ||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 | ||
材質說明:
| 零件名稱 | 材 料 |
| 閥 體 | 各種橡膠 聚四氟 |
| 蝶 板 | 灰鑄鐵 球墨鑄鋼 鑄鋼 |
| 密封圈 | 球墨鑄鋼 鑄鋼 合金鋼 不銹鋼 不銹鋼及特殊材料 |
| 閥 桿 | 2Cr13 不銹鋼 |
| 填 料 | O型圈 柔性石墨 |
蝶閥密封材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 橡膠 | 乙丙橡膠 | 聚乙烯 | 硅橡膠 | 氟橡膠 |
| 代號 | X或orj | XA或or JA | Xb或or JB | XC、JC或orF | XD或or | XE或or JE |
| 高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
產品規格及主要數據:
| 公稱通徑 | L | 0.6MPa | 1.0MPa | 1.6MPa | H | H1 | |||
| D1 | Z-d | D1 | Z-d | D1 | Z-d | ||||
| 50 | 43 | 110 | 4-14 | 120 | 4-23 | 120 | 4-23 | 160 | 80 |
| 65 | 46 | 130 | 4-14 | 136 | 4-26.5 | 136 | 4-26.5 | 175 | 88 |
| 80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 180 | 96 |
| 100 | 52 | 170 | 4-18 | 185 | 4-24.5 | 185 | 4-24.5 | 200 | 115 |
| 125 | 56 | 200 | 4-18 | 215 | 4-23 | 210 | 4-23 | 213 | 128 |
| 150 | 56 | 225 | 4-18 | 238 | 4-25 | 238 | 4-25 | 225 | 140 |
| 200 | 60 | 280 | 4-18 | 295 | 4-25 | 295 | 4-25 | 260 | 175 |
| 250 | 68 | 335 | 4-18 | 357 | 4-29 | 357 | 4-29 | 290 | 202 |
| 300 | 78 | 395 | 4-23 | 407 | 4-29 | 407 | 4-29 | 330 | 242 |
| 350 | 78 | 445 | 4-23 | 467 | 4-30 | 467 | 4-30 | 360 | 266 |
| 400 | 102 | 495 | 4-23 | 515 | 4-26 | 525 | 4-26 | 390 | 298 |
| 450 | 114 | 550 | 4-23 | 565 | 4-26 | 585 | 4-26 | 410 | 315 |
| 500 | 127 | 600 | 4-23 | 620 | 4-26 | 650 | 4-26 | 430 | 348 |
| 600 | 154 | 705 | 4-25 | 725 | 4-30 | 770 | 4-30 | 490 | 400 |
| 700 | 165 | 810 | 4-25 | 840 | 4-30 | 840 | 4-30 | 550 | 520 |
| 800 | 190 | 920 | 4-30 | 950 | 4-34 | 950 | 4-34 | 610 | 591 |
| 900 | 203 | 1020 | 4-27 | 1050 | 4-30 | 1050 | 4-30 | 680 | 660 |
| 1000 | 216 | 1120 | 4-30 | 1160 | 4-30 | 1170 | 4-30 | 730 | 670 |
| 1200 | 254 | 1340 | 4-45 | 1380 | 4-45 | 1390 | 4-45 | 835 | 780 |
| 1400 | 270 | 1560 | 4-45 | 1590 | 4-45 | 1590 | 4-45 | 960 | 895 |
| 1600 | 318 | 1760 | 4-52 | 1820 | 4-52 | 1820 | 4-52 | 1200 | 1020 |
