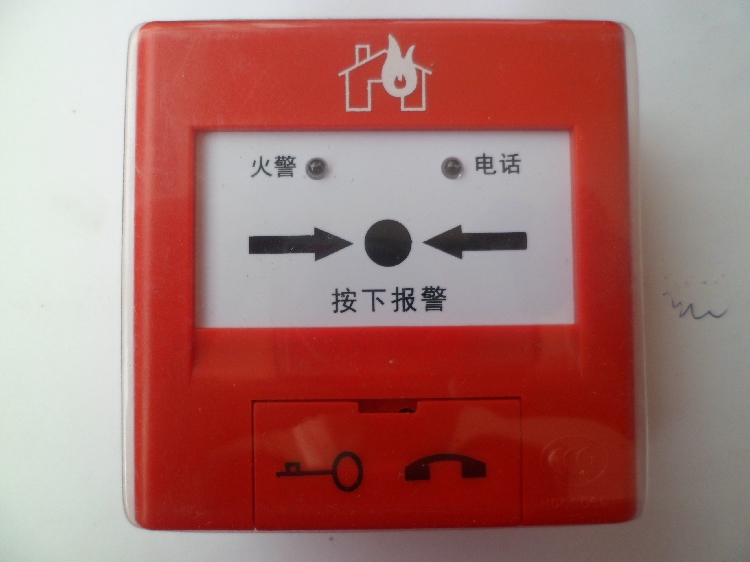

天成手報TCSB5204手動報警按鈕

概述

J-SAP-TCSB5204H手動火災報警按鈕（以下簡稱報警按鈕）安裝在公共場所，本報警按鈕含電話插孔。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息并發出報警聲響，將消防電話分機插入電話插孔即可與電話主機通訊。

特點

(1)采用拔插式結構設計，安裝簡單方便，按鈕上的按片在按下后可用工具復位。

(2)按下報警按鈕按片，可由報警按鈕提供獨立輸出觸點，可直接控制其它外部設備。

(3)采用微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

(4)地址編碼由電子編碼器直接寫入，工程調試簡便可靠。

技術特性

(1)工作電壓：信號總線電壓：24V；允許范圍：16V～28V

(2)工作電流：監視電流≤0.4mA；報警電流≤0.6mA

(3)啟動零件型式：可重復使用型

(4)啟動方式：人工按下按片

(5)復位方式：用鑰匙復位

(6)指示燈：火警，紅色，正常巡檢時約3s閃亮一次，報警后點亮；電話指示，紅色，約5s閃亮一次

(7)編碼方式：電子編碼，編碼范圍在1～255之間任意設定

(8)線制：與控制器采用無極性信號二總線連接

(9)使用環境：類型：戶內   溫度：-10℃～+55℃   相對濕度≤95%，不凝露

(10)外形尺寸：89mm×89mm×37mm（帶底殼）

(11)殼體材料和顏色：ABS，紅色

(12)重量：約120g(含底殼)

(13)安裝孔距：60mm

(14)執行標準：GB 19880-2005
