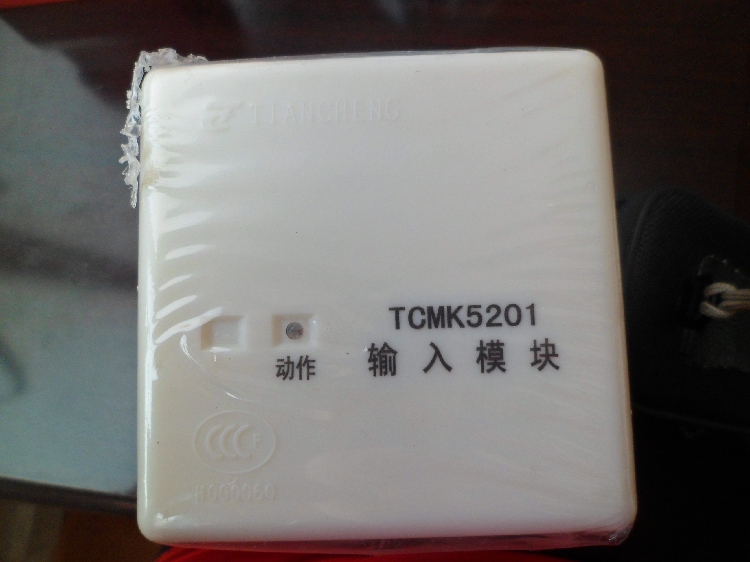

TCMK5201 輸入模塊聯動設備輸入的常開或常閉開關量信號

TCMK5201輸入模塊（以下簡稱模塊），用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。

特點

(1)輸入端可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接；

(2)地址碼為電子編碼，可由電子編碼器事先寫入，工程調試簡便可靠；

(3)由微處理器對運行情況進行監視，分別以正常、動作、故障三種形式將模塊的狀態傳給控制器；

(4)電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

技術特性

(1)工作電壓：信號總線電壓：總線24V，允許范圍： 16V～28V

(2)工作電流：監視電流≤0.4mA；報警電流≤0.8mA

(3)指示燈：紅色（正常監視狀態閃亮，動作時常亮）

(4)編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～200之間任意設定

(5)線制：與火災報警控制器的信號二總線無極性連接

(6)輸入方式：常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號；

(7)使用環境：溫度：-10℃～+55℃   相對濕度≤95%，不凝露

(8)外形尺寸：86mm×86mm×38mm（帶底殼）

(9)殼體材料和顏色：ABS，瓷白

(10)重量：約110g（帶底殼）

(11)安裝孔距：60mm

(12)執行標準：GB 16806-2006

工作原理

內嵌處理器，負責對輸入信號的邏輯狀態進行判斷，并對該邏輯狀態進行處理，分別以正常、動作、故障三種形式傳給控制器。
