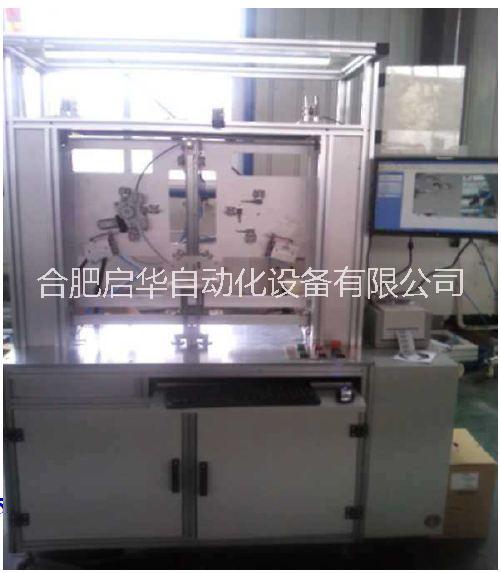

升降器實車門試驗臺 高低溫升降器實車門試驗臺

汽車制造有限公司（下稱甲方）委托合肥啟華自動化設備有限公司

（下稱乙方）設計、制造QH-I型號汽車玻璃升降器實車門耐久試驗臺，經交流和商討雙方達成以下技術協議：

一、功能簡述

本試驗臺主要用于汽車電動玻璃升降器的實車門常溫耐久性檢測。在實驗過程中車門穩定、牢靠無晃動，同時夾具固定車門的同時不能對車門油漆損傷。

二、依據標準

QC/T 636-2000(2005)  《汽車電動玻璃升降器》

QC/T 626-2008         《汽車玻璃升降器》

本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求。

三、產品的技術說明

1、檢測項目

1.1檢測電動玻璃升降器的機械壽命；

1.2檢測電動玻璃升降器的電流特性（工作電流和堵轉電流）；

1.3檢測電動玻璃升降器的上升、下降速度；

1.4 檢測電動玻璃升降器的動作時間；

1.5 檢測電動玻璃升降器的加載電壓；

1.6 檢測升降器電機表面溫度；

2、試驗臺的組成結構

2.1試驗臺組成

實車門安裝臺架（2套共能安裝4個實車門）、試驗夾具、試驗電源、計算機控制系統和數據處理軟件。

2.2試驗臺布局

模擬試驗臺架采用鋁型材的框架結構，底部安裝有自鎖腳輪，可方便自由移動，計算機控制臺為鋼型材的框架結構，可以和試驗臺方便分離，整體美觀大方，操作方便。

2.3試驗臺外觀顏色

計算機控制柜體采用外表采用噴塑處理，外觀顏色按工業設計要求。

3、試驗臺詳細說明

3.1 試驗臺臺架機械結構

◇實車門安裝臺架均采用鋁型材的框架結構，底部安裝有自鎖腳輪，可方便自由移動，適合各種車門的安裝，并可以移動。空間尺寸：1200mm(長),800mm（深），1100mm（高）；計算機控制臺為鋼型材的框架結構，可以和試驗臺方便分離，整體美觀大方，操作方便。

3.2試驗功能的實現

1）將安裝有升降器的實車門安裝于試驗臺架上，點動上升、下降按扭，控制其升降器作上升下降運行10次。

2）調節好上下止檔檢測光纖傳感器的位置，使其升降器運行為有效行程；

3）按下開始按扭進行耐久性試驗，頻率為6-8次/分鐘，每運行5000次后，將提示并自動停止運行，將升降器取下，仔細檢查升降器的磨損狀況，直至進行完20000次耐久試驗；

4）一次可同時進行四個電動升降器實車門耐久性試驗，

5）電機控制：計算機系統控制升降器電機的正傳和反轉，耐久試驗過程中監測顯示工作電流和堵轉電流，并繪制電流與時間曲線，縱坐標為電流，橫坐標為升降器上升、下降時間。

6）  耐久試驗電壓0~30V，接線電阻為（0.15±0.02）Ω。

升降器的一個工作循環為：玻璃上升到上止檔，阻塞1 s,斷電6 s，然后通電使玻璃下降到下止檔。阻塞1 s,斷電6 s。（具體時間可以根據要求設定）

7）運行速度檢測

計算機系統在耐久試驗過程中監控玻璃升降器上、下行程極限位置的時間，換算出玻璃升降器的平均速度并在屏幕上顯示。

8）熱保護器控制

耐久試驗過程中，升降器電機堵轉會讓熱保護器斷開，軟件系統將會暫停試驗程序，并實時檢測熱保護器恢復時的電機電流；系統可以設置熱保護器工作后的停頓時間，保證耐久試驗的正常進行，試驗中計算機自動跟蹤數據。

9）電機表面溫度檢測

耐久試驗過程中，在升降器電機表面安裝溫度傳感器，實時檢測電機的表面溫度。

3.3安裝夾具部分

試驗臺架安裝可調整，科學合理，輕便快捷，能使用于大多數類型車門的安裝。

4、試驗電源

1) 負載電源輸入?yún)?shù)：

2) 相對溫度：0~40℃

3) 輸入電壓：AC　220V±10%，50Hz

4) 負載電源輸出電壓調整范圍：5~30V

5)　試驗負載電流150A；

5、 計算機及數據處理軟件部分

5.1 計算機控制系統

1) 計算機系統配置：

◇ P4　3.0G/2G/500G/19’液晶顯示器

◇ 噴墨打印機及附件

2) 電流傳感器及變送器

3) 上行、下行速度檢測

4) I/O控制板卡

5) 計算機程控柜（含電器控制）

計算機控制柜采用型材鋼焊接而成，是計算機與控制電路的一體化設計；顯示器放置在桌面上，下部設計有抽屜式鍵盤拖架；工控機放置在鍵盤下部，兩側面和前后均設計有檢修門，可方便檢修；鍵盤的側邊設計有按鈕盒，可安裝相應的操作按鈕；另外控制柜的底部四角安裝有自鎖腳輪，可以自由的移動和鎖止定位。

5.2 系統控制軟件

WINDOWS操作平臺，操作容易，可設定工各類檢測參數（根據檢測標準）。標準化的試驗報表格式，包括檢測數據輸出、規范、準確。

1) 型號擴展模塊：既可添加一種玻璃升降器的產品型號，也可某個玻璃升降器；

2) 試驗參數模塊：試驗動作編輯，可編輯停頓時間、動作過程等參數，組合出不同的試驗動作，可設定手柄速度、上升和下降、運行速度、停頓時間等試驗參數；

  3）系統保護功能：

試驗過程中，如出現電流、運行時間超標，則系統自動報警停機，并聲光報警。

5.3 數據處理軟件

1）系統功能模塊：分為系統管理模塊、打印模塊、可更改相關試驗報表內容、  打印試驗報告。試驗過程的數據可自動保存，數據可導入Excel。設有數據庫，可將測得的數據存入數據庫中以便于查詢。

6、試驗臺技術指標

6.1 機械性能及參數

    ◇ 6~8次/分鐘，通過調整堵轉和停頓的時間獲得；

◇ 動作包括：上行、下行、停止、堵轉；

6.2 電氣性能及參數

◇ 檢測玻璃升降器是否動作到位；

◇ 電壓調整范圍： 5~30V

◇ 電壓表顯示分辨率0.1V，確±0.5% FS

◇ 電流傳感器量程：30A，顯示分辨率0.1A，確±0.5% FS。

◇ 溫度傳感器量程：-50℃~200℃，顯示分辨率：0.1A，確：±0.5% FS；

◇ 耐久試驗次數范圍：1~999999次；

四、使用條件

◇ 海拔高度： 0~1000m；

◇ 濕度范圍：35~90%（相對濕度）；

◇ 使用溫度范圍：-30℃~85℃；

◇ 供電電壓：AC 220V±10%/50Hz，接地線；

◇ 工作制式：無人值守工作制；

◇ 氣源：0.4~0.7MPa，流量0.4L/S；

五、設備資料

   1、設備中文說明書資料           3套（其中2套為電子版光盤）

   2、程序備份光盤                 3套（其中2套為電子版光盤）

   3、電路原理圖、氣路原理圖       3份（其中2份為電子版光盤）

4、設備裝機清單                 1份

5、合格證                       1份

六、產品的驗收

1、乙方現場的預驗收

◇ 設備制造完成后，通知甲方來乙方生產現場進行預驗收，預驗收包括乙方提供的產品配置和功能是否與技術說明書中要求相符。

2、甲方工作現場的終驗收

◇ 設備到甲方，由甲乙雙方共同開箱清點交貨配置。

◇ 乙方負責硬件、軟件安裝和系統調試工作，安裝調試完成后（甲方派人員協同乙方一同安裝），按照技術說明書驗收。

◇ 終驗收時，乙方提供產品電氣原理圖、使用說明書和軟件備份（共兩套）。以及設備合格證等相關技術資料和夾具圖紙。

◇ 乙方交付該設備并培訓后，甲方在驗收單上簽字最終驗收。

七、保修和培訓

1.        乙方在甲方處進行設備安裝調試過程中，甲方派人協助。

2.        設備調試完成后，乙方對甲方2~3名操作人員集中講解操作、維修及打印試驗報告的方法，保證甲方的工作人員能正常操作，由甲方在驗收單上簽培訓記錄。

3.        本設備質保期為壹年，在質保期內，凡因設備本身質量問題引起的設備故障（包括軟、硬件），由乙方負責免費維修，如因甲方違反操作規程造成設備故障，乙方負責維修，甲方付少量的材料費。

4.        質保期后，乙方負責終身維修，須付維修費用及材料費。

5.        乙方在接到甲方通知后， 2小時內響應，24小時維護人員派往現場。

該技術協議作為商務合同附件具有相同的法律效應。該技術協議共二份，甲、乙雙方各執一份。該技術協議甲、乙雙方簽字、蓋章后生效。其它未盡事項雙方協商解決。
