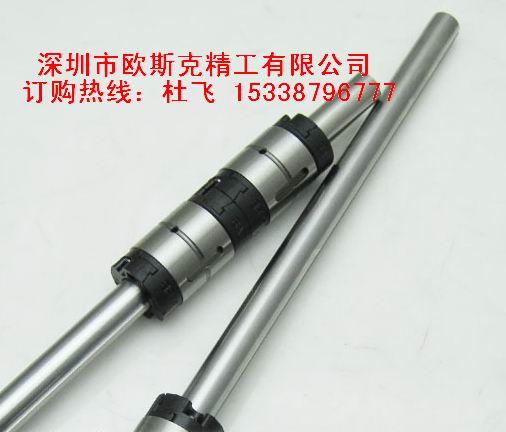

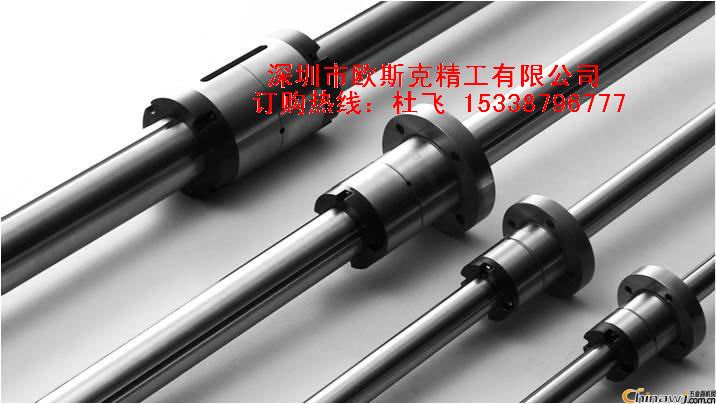

SLF008滾珠花鍵 臺灣TBI滾珠花鍵

珠花鍵是利用裝在花鍵軸外筒內的滾珠，在精密研磨的滾動溝槽中，同時進行平滑滾動及傳遞力矩， 採用獨特之接觸點設計，具有更大之接觸角度(40°)，除了具 有高度之靈敏性外，更能大幅提升負載之能力，適用于振動衝擊負荷作用過大、定位精度要求高、以及需要高速運動性能的環境，在這類環境下也能發揮有效的作用。同時，即使代替 直線滾珠襯套使用時，因軸徑相同的情況下，滾珠花鍵所具有的額定負荷是線性襯套的十幾倍，所以能使設計變得十分小巧，即使在懸臂負荷、力矩等作用的情況下，也可安全使用且 具有高耐用性。

滾珠花鍵結構

滾珠花鍵可分為有法蘭型式之SLF及無法蘭之 SLT 兩種型式，因軸徑的 大小鋼珠之接觸路徑又可分為2排(180°)( SLF/SLT6 ~ 20)和4排(70°)( SLF/SLT25 ~ 50)，此外亦提供空心軸供選擇使用。


滾珠花鍵的優點

大負荷容量
滾珠的滾動溝槽採精密研磨成型，且採用哥德型40°角接觸，因接觸角度 大，故在徑向和扭矩方向都具有很大的負荷容量。

旋轉方向零間隙
通過採用接觸角度為40°的相對2 ~ 4排滾珠列，將花鍵軸與花鍵外筒結合，并可透過調整 預壓方式，使旋轉方向的間隙可為零。

高度靈敏性
由于鋼珠接觸點採特殊之設計，除高剛性外更具靈敏性，并可降低能量之浪費。

高剛性
由于接觸角大，故具有高剛性，并可視情況施加恰當?shù)念A(yù)壓，所以能獲得較高的扭矩剛性、力矩剛性。

裝配簡單
由于採用特殊之設計，即使將花鍵外筒從花鍵軸脫離，鋼珠也不會脫落。故而裝配、保養、檢查都很容易進行。




TBI MOTION 滾珠花鍵-SL系列


特色
SL、SZ系列分為現配型及單出型兩種，兩者的規格尺寸相同：
1.現配型
由TBI MOTION原廠依客戶訂單裁切花鍵軸、裝配花鍵外筒出貨，其組裝精度可達到精密級
2.單出型
花鍵軸、花鍵外筒則可單獨出貨，使用上較為便利，但組合精度無法達到精密級，而TBI MOTION在*程上仍有嚴格的品質控管，故單出型之精度目前已達到級的水準且裝配容易，客戶可自行備貨加工組裝，相當?shù)厝菀住?br />

應用
機械產業、自動代工業、半導體產業


TBI MOTION 滾珠花鍵-SO系列


特色
SO系列分為現配型及單出型兩種，兩者的規格尺寸相同 :
1.現配型
由TBI MOTION原廠依客戶訂單裁切花鍵軸、裝配花鍵外筒出貨，其組裝精度可達到超高精度。
2.單出型
花鍵軸、花鍵外筒則可單獨出貨，使用上較為便利，但組合精度無法達到超高精度，而TBI MOTION在*程上仍有嚴格的品質控管，故單出型之精度目前已達到級的水準且裝配容易，客戶可自行備貨加工組裝，相當?shù)厝菀住?br />
應用
機械產業、自動代工業、半導體產業
