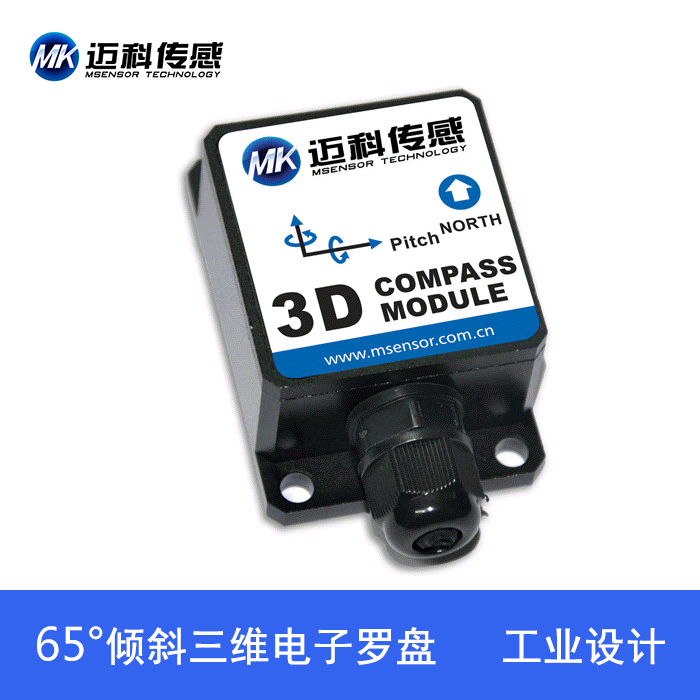

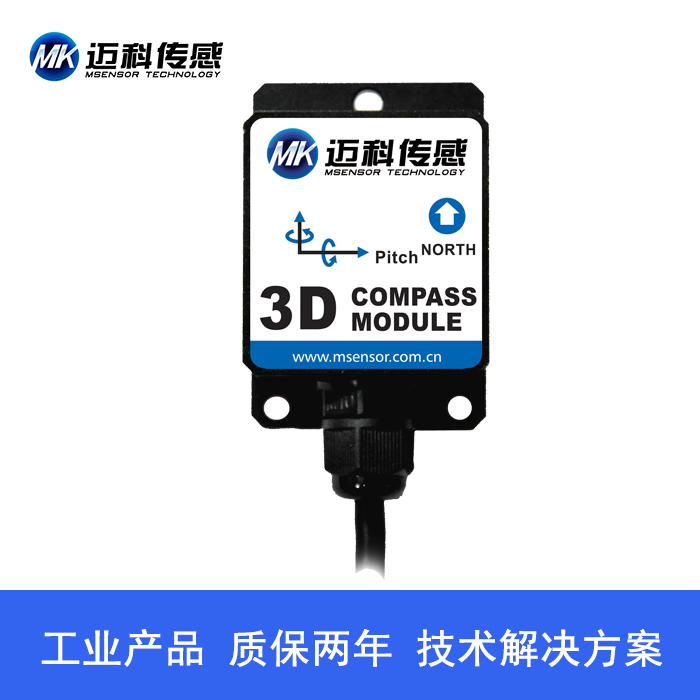

傾角補償式三維電子羅盤 航向角度傳感器

溫馨提示：邁科傳感科技（www.msensor.com.cn）- 專營店

      1、官方產品、保證原裝；

      2、產品質保兩年、終身免費維修；

      3、專業工程師提供技術支持、技術解決方案！

      4、如果產品未達到標定技術指標，可以退換貨。

 產品介紹

      HCM395高精度三維電子羅盤，它采自主研制的硬鐵和軟鐵校準算法，使其在 65°傾角范圍內都能提供高精度的航向信息。它具有小體積和低功耗的特點，適合于功耗體積敏感的測量系統。

      產品輸出載體的姿態,可以用于全姿態轉動的系統中。此產品帶有硬磁、軟磁及傾角補償，羅盤輸出校準后的高精度測量值。集成技術的三軸磁通門，通過中央處理器實時解算航向，使用三軸加速度計對傾斜角進行航向補償，使其在惡劣的環境下也能提供準確的航向數據。體積小、功耗低, 在測井、天線指向、車輛導航、姿態系統等眾多領域得到廣泛應用。

 主要特性

●測量范圍0~360°                              ●航向精度0.5°，傾斜范圍±65°

●工業設計                                         ●輸入電壓DC 5V

●寬溫工作-40～+85℃                      ●帶硬磁、軟磁及傾角補償

●波特率2400~115200可調              ●工作電流40mA

●IP67防護等級                                 ●輸出RS232/RS485/TTL/RS422（可選）

●小體積(55*37*24mm)（可定制）

產品尺寸圖

產品測量方向

        盡管HCM395能夠補償磁干擾，但是用戶應該選擇一個磁干擾小的環境來安裝和使用。盡可能的選擇遠離鐵、鎳、磁鐵、發動機和其他磁性物質放置HCM395。如果周圍有這些磁介質，請至少需要維持0.5m遠的距離。為保證產品達到測量效果,安裝時須采用非磁性螺絲刀和非鐵質螺絲。務必嚴格避免磁鐵、電動機等強磁物質靠近羅盤10cm之內，這可能會造成羅盤的測量精度不可逆下降。

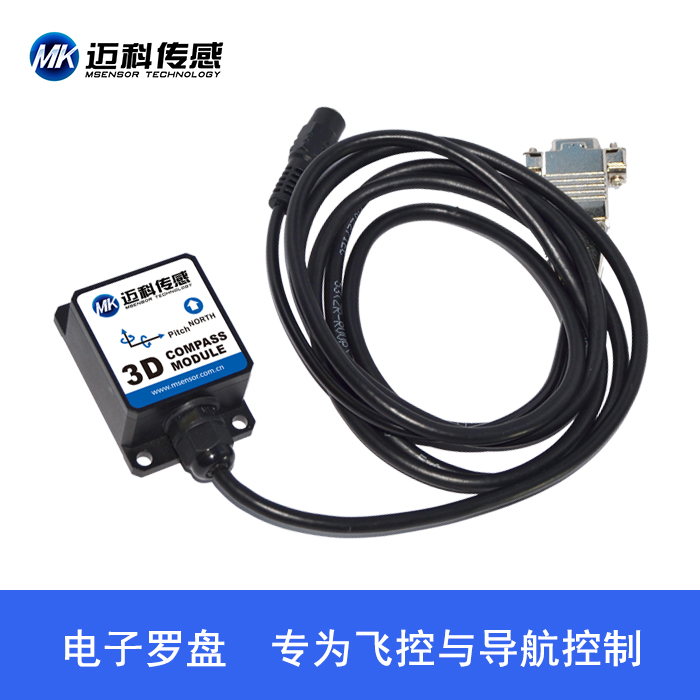

每個HCM395電子羅盤都提供1.6米的電纜線，電纜線長度可選。HCM395的航向精度能達到0.5°，經過嚴格驗證，科學的測試方法同樣至關重要。我們建議的測試方法是：將HCM365B電子羅盤安裝在垂直豎起的鋁（或者其他無磁性的材料）制桿上進行航向精度測量（轉動桿垂直于轉動平臺，盡量做到避免大的外界磁場干擾）。

 可以在邁科傳感科技官方網站上下載傾角羅盤調試助手進行初步設置，如果您希望直接訪問傾角傳感器，可以通過傾角傳感器的通信協議和大眾版的串口調試助手訪問，這樣傳感器可以方便的集成到您的系統中。
